Lớp phủ chống cháy Cấu trúc thép Lớp phủ chống cháy Kiểm tra lò ISO834-1 Kiểm tra nội bộ

DX8810A Thép cấu trúc lớp phủ chống cháy lò thử nghiệm

1Tên dự án: lò thử nghiệm lớp phủ chống cháy cấu trúc thép

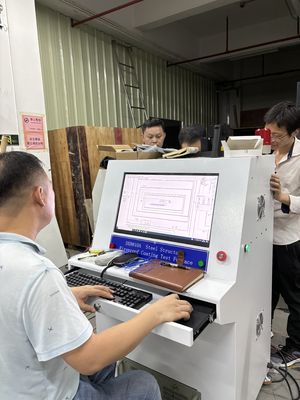

2. Tổng quan:Cửa thử lớp phủ chống cháy cấu trúc thép phù hợp với thử nghiệm chống cháy của các mẫu lớp phủ chống cháy cấu trúc thép khác nhau được sử dụng trong nhà và ngoài trời trong các tòa nhà (cấu trúc), và không phù hợp với các mẫu có chiều dài lớn hơn 800cm. Sử dụng giao diện vận hành Windows 7 và phần mềm phát triển LabView, phong cách giao diện mới, đẹp và đơn giản.Kết quả đo được hiển thị trong thời gian thực trong quá trình thử nghiệm và đường cong hoàn hảo được vẽ động, và dữ liệu có thể được lưu vĩnh viễn, truy xuất và in, và báo cáo có thể được in trực tiếp.và làm cho kết quả xét nghiệm chính xác hơn.
3. Phù hợp với tiêu chuẩn: ISO834-1, EN1363-1

Các thông số kỹ thuật:
1- Thành phần thiết bị: lò thử nghiệm chống cháy ngang, phần điều khiển đốt, phần khí và hệ thống giảm áp suất, hệ thống giải phóng áp suất và đo áp suất,Hệ thống phát thải khí khói, khung thử nghiệm mẫu, hệ thống lưu lượng khí, hệ thống đo nhiệt độ (hệ thống thu thập dữ liệu nhiệt độ lò, hệ thống thu thập nhiệt độ thành phần thử nghiệm),Hệ thống van ống xả khói và phần mềm thử nghiệm đặc biệtCác 16 bit chính xác cao dữ liệu thu thập mô-đun được sử dụng để thu thập dữ liệu về nhiệt độ, áp suất, dòng chảy và các khía cạnh khác của mỗi kênh,và thông tin thực tế về đốt tái tạo trong thời gian thực được tạo ra thông qua phân tích vi tính, xử lý và kiểm soát, và kết quả được thu được trực tiếp bằng cách phân tích và đánh giá máy vi tính.hoạt động tốc độ cao và tiên tiến.

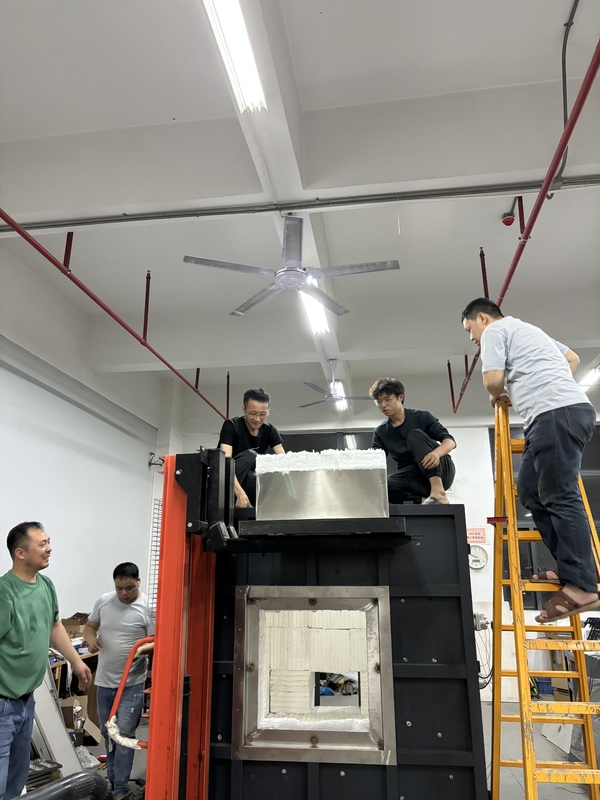

2. Cấu trúc lò: cấu trúc bốn lớp, khi lớp bên trong là 1300 ° C, lớp bên ngoài là nhiệt độ phòng.lớp thứ hai của khung cấu trúc thépLớp thứ ba được làm bằng gạch nhiệt độ cao; Lớp thứ tư là bông gốm nhiệt độ cao với độ bền nhiệt độ 1700 °C;
3Đốt:
3.1 2 bộ lò sưởi áp suất cao với công suất 60 ~ 80kw được sử dụng và lò sưởi có điều chỉnh tỷ lệ nhiên liệu không khí,tạo thành một điều khiển vòng kín với phản hồi nhiệt độ trong lò, và có thể tự động điều chỉnh van khí và van không khí để đạt được hiệu ứng đốt cháy tốt nhất. Để đảm bảo an toàn, việc lựa chọn lò đốt và các thành phần đều là thương hiệu nổi tiếng;
3.2 Máy điều khiển ngọn đuốc cháy: với thiết bị báo động tự động cho sự cố thắp và dập lửa;
3.3 Có 2 khẩu súng trường khí tốc độ cao được nhúng ở cả hai bên của tường lò, mỗi bên 1 khẩu. Cung cấp nhiệt cần thiết để sưởi ấm trong lò;
3.4 ống dẫn khí và ống dẫn không khí: Nó bao gồm van bướm, van tỷ lệ không khí- nhiên liệu, van giảm áp hai giai đoạn, van bướm thủ công, bộ điều khiển bật,Chuyển đổi áp suất cao và thấp, van giải phóng áp suất quá cao khí, máy tách khí khí-nước, van giảm áp giai đoạn đầu tiên, van chuyển pha chất lỏng, đồng hồ đo áp suất khí, đồng hồ đo áp suất thấp, van bóng, báo rò rỉ khí,ống ống thép không gỉ, ống ống cao áp khí, vv

4Hệ thống đo nhiệt độ:
4.1 Thermocouple trong lò:
4.2 đo nhiệt độ bề mặt phản công:
4.3 Nhiệt độ thử nghiệm di động
4.4 Thu thập nhiệt độ lò

5Hệ thống đo áp suất:
5.1 đo áp suất lò
5.2 Áp suất trong lò được ghi lại mỗi 1 phút, và độ chính xác của thiết bị ghi là 1 giây. Việc thu thập dữ liệu là 3 lần/giây. Kiểm soát áp suất lò và thu thập dữ liệu,áp suất lò có thể đảm bảo kiểm soát thời gian thực với hệ thống xả khói theo các yêu cầu của mỗi tiêu chuẩn của "Giải pháp tiêu chuẩn chương 2";
5.3 Máy đo hình T
5.4 Máy truyền áp

6Hệ thống giải phóng áp suất:
6.1 Các lỗ ống xả khói được lắp đặt trên tường lò phía sau tường lò;được kết nối với ống xả khói để xả khí khói vào thân lò và điều chỉnh áp suất trong lò. Không khí và khí thải trong lò được điều khiển bởi quạt mạnh 0.3kw và bộ chuyển đổi tần số,và khối lượng không khí được tự động điều khiển bởi các chương trình máy tính để đáp ứng các yêu cầu của đốt, khí thải khói và áp suất;
6.2 Đường ống giải phóng áp suất
6.3 Sức mạnh giải phóng áp suất: AC220, quạt cao áp suất 0,3kw có khả năng chống nhiệt độ cao;
6.4 Kiểm soát áp suất lò và thu thập dữ liệu, áp suất lò có thể đảm bảo kiểm soát thời gian thực theo các yêu cầu tiêu chuẩn trên và hệ thống xả khói tạo thành một vòng kiểm soát.

7Chỉ số thiết kế lò:
7.1 Khối lượng ròng của thiết bị: 1,0m3
7.2 Kích thước ròng trong thiết bị: chiều dài × chiều rộng × chiều cao = 1,0×1,0×1,0m
7.3 Kích thước bên ngoài của thiết bị: chiều dài × chiều rộng × chiều cao = 1,6 × 1,6 × 1,6m
7.4 nhiên liệu được sử dụng: khí tự nhiên (giá trị nhiệt 8500Kcal/Nm3) hoặc khí công nghiệp;
7.5 Nhiệt độ hoạt động: Nhiệt độ hoạt động lâu dài của lò là dưới 1300 °C; Sưởi ấm theo công thức đã thiết lập.
7. báo động khí: được sử dụng trong phòng khí và địa điểm thử nghiệm.

8- Số lượng khẩu súng trường đốt cháy: 2 bộ
9. khung thử nghiệm mẫu: tấm thép chịu nhiệt có thể di chuyển, tổng cộng 2 bộ
10. Kiểm tra hiệu suất cách nhiệt: Theo tiêu chuẩn GB/T14907-2018, Phụ lục A,hai thermocouples ban đầu được sắp xếp ở trung tâm của bề mặt backfire của mẫu và 125mm ra khỏi đường trung tâm, và các cặp nhiệt trong lò được sử dụng để kiểm tra và tính hiệu quả cách nhiệt.

Hệ thống xả khói:
1Thiết bị thử nghiệm áp dụng phương pháp xả khói thấp hơn.
2Có một cổng xả khói hình hầm ở đáy lò, và sau đó nó được xả qua quạt dẫn xuất.
3. Quạt ống xả khói và ống xả khói được làm bằng thép không gỉ 304.
