DX8342 Máy thử nghiệm chịu lửa Giải pháp tối ưu cho thử nghiệm chịu lửa điện áp 380V±10% của các cấu kiện xây dựng

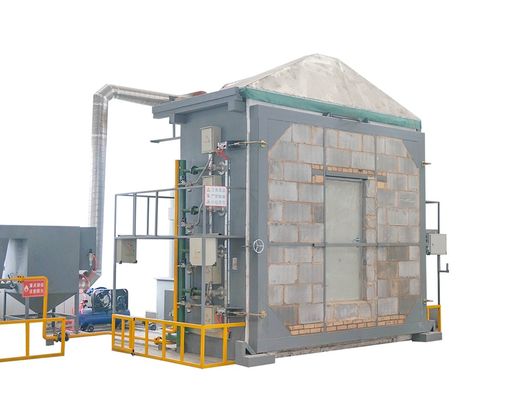

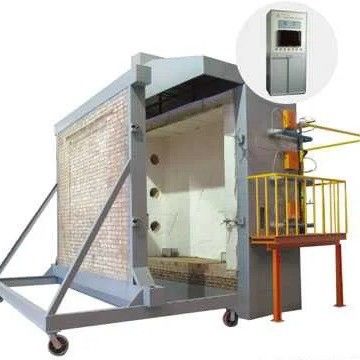

 Máy thử nghiệm khả năng chịu lửa DX8342 cho các cấu kiện xây dựng

Phạm vi ứng dụng: Phù hợp với thử nghiệm khả năng chịu lửa của các cấu kiện xây dựng và khả năng chịu lửa của các cấu kiện phân cách chịu lực theo phương thẳng đứng.

Điện áp hoạt động: AC 380V±10% 50NZ.

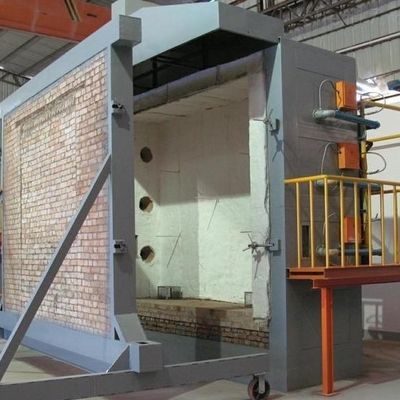

Thân lò: Lò thử nghiệm bao gồm gạch, kết cấu thép và vật liệu cách nhiệt và chống cháy.

Kích thước mẫu: rộng 300mm× cao 300mm (có thể tùy chỉnh).

Kích thước của lò xấp xỉ:

Lò đứng: Dài 3.2m× Rộng 2.2m× Cao 4.0m

Lò ngang: Dài 3.2m× Rộng 3.2m× Cao 1.5m.

Lưu lượng khí: 0~100L/phút Độ chính xác đo 2.5 cấp.

Lưu lượng không khí: 0~50m3/phút Độ chính xác đo≤±0.5m3/phút.

Dung tích bình chứa khí: ≥50kg×6.

Thiết bị đo tải: ±2.5% giá trị tải phải được thêm vào (yêu cầu đối với thử nghiệm loại tải).

Đầu dò đo khe hở mẫu: đường kính 6mm ±0.1mm, đường kính 25mm±0.2mm.

Hệ thống đốt: hệ thống phân phối khí (trong vòng 10 mét), súng phun lửa (không ít hơn 20) và van điều chỉnh.

Nguồn khí đốt: propan, khí hóa lỏng.

Hệ thống điều khiển nhiệt độ lò: điểm lấy mẫu tối đa là 10 điểm.

Hệ thống thông gió và van điều tiết, v.v.Phạm vi đo nhiệt bức xạ trên bề mặt bắt lửa của mẫu: 0~10W/cm2.

Phạm vi đo áp suất lò: 0~100pa

Độ chính xác đo: ≤±3pa.

Nhiệt độ thử nghiệm: Việc kiểm soát nhiệt độ lò đáp ứng các yêu cầu của T-T0=3451g (8t+1), và độ lệch kiểm soát nhiệt độ được kiểm soát

:Tại 0 phút

10 phút 30 phút, d≤5%.

Nhiệt độ lò: ±15°C.

Nhiệt độ bên trong của mẫu: ±10°C.

Nhiệt độ bắt lửa của mẫu: ±4°C.

Điều kiện đo áp suất lò:

5 phút sau khi bắt đầu thử nghiệm, các điều kiện áp suất dương được chỉ định dưới đây phải đạt được trong lò.

Cấu kiện ngang - trên mặt phẳng ngang 100mm bên dưới bề mặt dưới của mẫu, áp suất lò là 15Pa±5Pa.

Cấu kiện đứng – chiều cao 3m trong lò, cách bề mặt mẫu 100mm. Áp suất lò là 15Pa±5Pa.

10 phút sau khi bắt đầu thử nghiệm, lò phải đạt đến các điều kiện áp suất dương được chỉ định dưới đây.

Cấu kiện ngang - trên mặt phẳng ngang 100mm bên dưới bề mặt dưới của mẫu, áp suất lò là 17Pa±3Pa.

Cấu kiện đứng – chiều cao 3m trong lò, cách bề mặt mẫu 100mm. Áp suất lò là 17Pa±3Pa.

Nhiệt độ lò: ±15°C, sử dụng cặp nhiệt điện có đường kính 1mm.

Nhiệt độ bắt lửa của mẫu là ±4°C và đường kính dây là 0.5mm.

Cặp nhiệt điện loại S bạch kim rhodi bạch kim, cấp chính xác 2.

Cặp nhiệt điện loại K niken-niken-silicon, cấp 2.

Phạm vi thời gian: 0~120 phút Độ chính xác thời gian:

<±1s.Hệ thống phát hiện nhiệt độ mẫu: điểm lấy mẫu tối đa là 20 điểm.

Phạm vi ứng dụng:

 Lò thử nghiệm đáp ứng các chỉ số kỹ thuật và yêu cầu được quy định trong tiêu chuẩn quốc gia GB/T7633-2008 và phù hợp với thử nghiệm khả năng chịu lửa của cửa và cửa cuốn ngang không chịu lực.Thông số chính:

Điện năng: 6KW

Phạm vi đo áp suất lò: 0-100Pa Độ chính xác đo: ≤±3Pa

Lưu lượng không khí: 0-50m3/phút Độ chính xác đo: ≤±0.5 m3/phút

Nguồn khí đốt: propan, khí hóa lỏng (do người dùng cung cấp)

Dung tích bình chứa khí: 50kg×6

Phạm vi đo nhiệt bức xạ của bề mặt bắt lửa của mẫu: 0~10W/cm2;

Phạm vi đo áp suất lò: 15Pa±5Pa;

Nhiệt độ thử nghiệm: nhiệt độ chương trình 15 phút nhiệt độ phòng ~ 718°C,

30 phút nhiệt độ phòng ~ 821°C, 60 phút nhiệt độ phòng ~ 925°C,

90 phút nhiệt độ phòng ~ 986°C; 120 phút nhiệt độ phòng ~ 1029°C;

180 phút nhiệt độ phòng ~ 1115°C, 240 phút nhiệt độ phòng ~ 1150°C;

Cảm biến nhiệt độ: trong lò: 9 cặp nhiệt điện loại K niken-crom-niken-silicon, cấp chính xác: cấp II

Bắt lửa: 29 cặp nhiệt điện loại K niken-crom-niken-silicon, cấp chính xác: cấp II

Phạm vi thời gian: 0-240 phút Độ chính xác thời gian:

<±1sKích thước mẫu: (người dùng có thể tùy chỉnh các thông số kỹ thuật đặc biệt)

Diện tích sử dụng thiết bị: chiều dài× chiều rộng× chiều cao (3.8×2.4×4.5) m;

Trọng lượng thiết bị: 4500 kg (cần lắp đặt lò thử nghiệm tại chỗ);

Hệ thống hóa hơi: 150kg/h (tùy chọn).

Thông số kỹ thuật:

1. Giá đỡ thiết bị 19 inch, bao gồm máy phân tích oxy, carbon dioxide và carbon monoxide

2. Máy phân tích oxy là máy phân tích oxy sử dụng phương pháp đo sự thay đổi áp suất thuận từ để phát hiện nồng độ oxy trong khí. Thời gian phản hồi (T90) 3.5 giây, thời gian xử lý tín hiệu bên trong

< 1 giây, cảm biến áp suất (bên trong) 50~200 kPa, trôi dạt bằng không< 0.5%/tháng của phạm vi đo tối thiểu trên bảng tên, trôi dạt giá trị đo 0.5%/tháng < phạm vi đo hiện tại, sai số lặp lại < 1% của phạm vi đo hiện tại, 1% của phạm vi đo hiện tại của giới hạn phát hiện tối thiểu, sai số tuyến tính < 1% của phạm vi đo hiện tại3. Máy phân tích carbon dioxide và máy phân tích carbon monoxide là loại hồng ngoại không rời rạc và nguyên tắc dựa trên thực tế là các phân tử khí có một dải hấp thụ hồng ngoại cụ thể và phương pháp phân tích hồng ngoại thay thế chùm đơn được áp dụng. Giới hạn phát hiện tối thiểu là 1% của phạm vi đo hiện tại, phép đo sai số tuyến tính là ±1% của toàn thang đo

< khi phạm vi tối đa nằm trong phạm vi tối đa, độ lặp lại là < ±1% của phạm vi tối thiểu trên bảng tên và thời gian phản hồi (thời gian T90) là khoảng 1.2 L/phút của lưu lượng khí mẫu< 30 giây4. Phạm vi của máy phân tích oxy là 0-25%, phạm vi của máy phân tích carbon dioxide là 0-10% và phạm vi của máy phân tích carbon monoxide là 0-1%

5. Bộ điều khiển nhiệt độ được sử dụng để điều khiển bẫy lạnh và nước được loại bỏ hoàn toàn trong quá trình tinh chế khí của thử nghiệm

6. Bơm hai đầu để lấy mẫu khí có thể chuyển các mẫu khí được tạo ra trong quá trình đốt đến máy phân tích cách khoảng 30 mét

7. Hệ thống thu thập dữ liệu (bao gồm các quy trình vận hành và kiểm soát)

8. Bảng thu thập sử dụng dải khuếch đại rộng 16 bit, bảng I/O tương tự và kỹ thuật số

9. Loại cặp nhiệt điện: loại K, phạm vi: nhiệt độ môi trường ~ 1500 độ C.

10. Hệ thống thu thập dữ liệu có thể thu thập dữ liệu thông qua việc cài đặt và kích hoạt các bộ ghi dữ liệu hoặc con trỏ trường

11. Hệ thống thu thập dữ liệu bao gồm các bộ phận sau:

Mô-đun đầu vào cặp nhiệt điện bit, mô-đun đầu vào tương tự 16 bit, mô-đun đầu vào/đầu ra kỹ thuật số, mô-đun đầu ra tương tự 12 bit, tấm đế 4 và 8 khe, đế kết nối, mô-đun mạng, đầu vào nguồn điện 24 volt 5A DC đa năng, máy tính thu thập dữ liệu, máy in
