Máy thử nghiệm cháy bó dây và cáp, Máy thử nghiệm dây và cáp bó cài đặt theo chiều dọc

Máy kiểm tra cháy bó dây và cáp DX8349

Phạm vi ứng dụng:

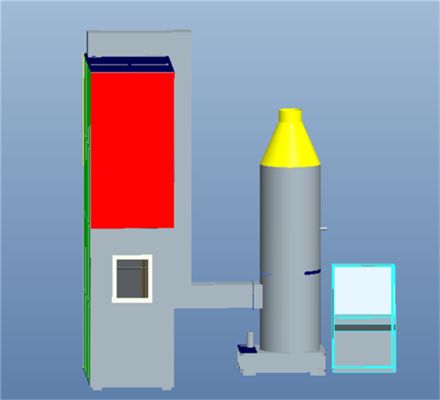

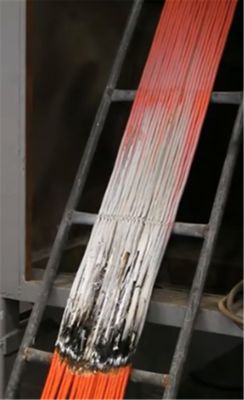

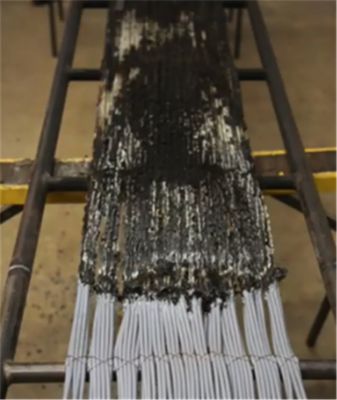

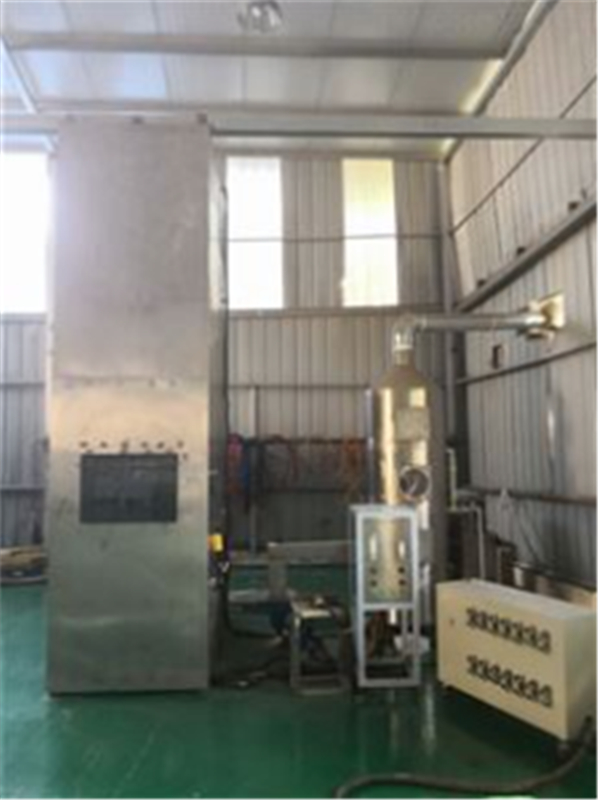

Được sử dụng để đánh giá khả năng chống lan truyền ngọn lửa theo phương thẳng đứng của các bó dây và cáp hoặc cáp quang được lắp đặt thẳng đứng trong các điều kiện nhất định, và quá trình sử dụng cần phối hợp với tháp xử lý khói. Toàn bộ máy bao gồm nhiều bộ phận như buồng thử nghiệm, nguồn khí, thang thép, hệ thống xử lý khí thải và nguồn đánh lửa.

Tuân thủ tiêu chuẩn:

Phù hợp với IEC60332-3-10-2018 "Thử nghiệm cháy cáp và cáp quang trong điều kiện lửa Phần 31: Thiết bị thử nghiệm lan truyền lửa theo phương thẳng đứng của bó dây và cáp lắp đặt thẳng đứng" có thể đáp ứng các yêu cầu của IEC60332-3-21:2000 Thử nghiệm lửa cáp và cáp quang trong điều kiện lửa Phần 32: Thử nghiệm lan truyền lửa theo phương thẳng đứng của bó dây và cáp lắp đặt thẳng đứng - Loại A", IEC60332-3-22:2000 "Thử nghiệm cháy bó dây và cáp quang trong điều kiện lửa Phần 33: Thử nghiệm lan truyền lửa theo phương thẳng đứng của bó dây và cáp lắp đặt thẳng đứng - Loại A", IEC60332-3-24:2000 Thử nghiệm lửa cáp và cáp quang trong điều kiện lửa Phần 35: Thử nghiệm lan truyền lửa theo phương thẳng đứng của bó dây và cáp lắp đặt thẳng đứng - Loại C", IEC60332-3-25:2000 "Thử nghiệm lửa cáp và cáp quang trong điều kiện lửa Phần 36: Thử nghiệm lan truyền lửa của bó dây và cáp lắp đặt thẳng đứng - Loại D".A F/R", IEC60332-3-22:2000 "Thử nghiệm cháy cáp và cáp quang trong điều kiện lửa Phần 33: Thử nghiệm lan truyền lửa theo phương thẳng đứng của bó dây và cáp lắp đặt thẳng đứng - Loại A", IEC60332-3-24:2000 Thử nghiệm lửa cáp và cáp quang trong điều kiện lửa Phần 35: Thử nghiệm lan truyền lửa theo phương thẳng đứng của bó dây và cáp lắp đặt thẳng đứng - Loại C", IEC60332-3-25:2000 "Thử nghiệm lửa cáp và cáp quang trong điều kiện lửa Phần 36: Thử nghiệm lan truyền lửa của bó dây và cáp lắp đặt thẳng đứng - Loại D".Thông số kỹ thuật:Buồng thử nghiệm: Thiết bị thử nghiệm phải là buồng tự đỡ có chiều rộng (1000±100) mm, chiều sâu (2000±100) mm và chiều cao (4000±100) mm. Thành sau và hai bên của buồng thử nghiệm phải được làm bằng tấm thép không gỉ USU304 dày 1,5mm có hệ số truyền nhiệt khoảng 0,7W?m-2? K-1, lớp cách nhiệt sợi khoáng dày 65mm ở giữa, và tấm thép không gỉ USU304 dày 1,5mm ở bên ngoài.2. Nguồn khí:Cửa nạp khí được trang bị máy đo tốc độ gió kỹ thuật số, và tốc độ dòng khí là (5000±500) L/min.

4. Kích thước thang thép rộng 500 (R) X3.500 (C), 1 chiếc

3. Loại thang thép: thang thép tiêu chuẩn rộng (500±5) mm (thang thép rộng (800±10) mm làm bằng thép tròn USU304

4. Thiết bị xử lý khí thải:

Phần trên của buồng thử nghiệm được trang bị máy đo tốc độ gió kỹ thuật số để đảm bảo tốc độ gió nhỏ hơn 8M/S, không ảnh hưởng đến luồng không khí trong buồng thử nghiệm.

Thiết bị thu gom và rửa khói: Thép không gỉ SUS304, đường kính 800mm, chiều cao 3500mm.

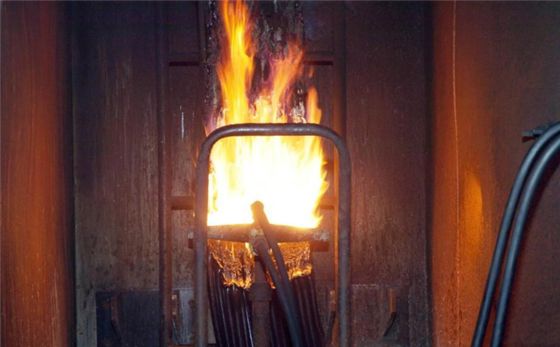

Nguồn đánh lửa

1. Loại: Nguồn đánh lửa phải bao gồm một hoặc hai mỏ hàn khí propane dạng dải và các thiết bị đo lưu lượng và bộ trộn venturi tương ứng. Bề mặt ngọn lửa phải được khoan 242 lỗ kim loại phẳng có đường kính 1,32 mm, khoảng cách tâm của các lỗ này là 3,2 mm, và chúng được bố trí so le thành ba hàng, mỗi hàng có 81, 80 và 81 lỗ, phân bố trong phạm vi kích thước danh nghĩa 257×4,5 mm. Ngoài ra, một hàng lỗ nhỏ được cắt ở mỗi bên của mỏ hàn, và các lỗ dẫn này có thể giữ cho ngọn lửa cháy ổn định. Mỗi mỏ hàn phải được trang bị một thiết bị chính xác để kiểm soát tốc độ nạp propane và không khí. Có thể sử dụng lưu lượng kế hoặc lưu lượng kế khối

2. Mỏ hàn tại nguồn đánh lửa phải được đặt nằm ngang, cách bề mặt trước của mẫu cáp (75±5) mm, cách đáy buồng thử nghiệm (600±5) mm và đối xứng với trục của thang thép. Điểm đánh lửa của mỏ hàn phải nằm ở trung tâm giữa hai bậc thang thép và cách đầu dưới của mẫu ít nhất 500mm.

Thông số kỹ thuật:

1. Kích thước hộp thử nghiệm là 1.000 (R) X2.000 (S) X4.000 (C) mm, và phần giữa được lấp đầy bằng vật liệu len khoáng

2. Đáy hộp cách tường trước 150 mm, có không gian nạp khí 800 (R) X400 (S) mm.

3. Không gian thoát khí phía trên là 300 (R) X1.000 (S) mm.

4. Kích thước thang thép rộng 500 (R) X3.500 (C), 1 chiếc

5. Kích thước thang thép tiêu chuẩn 800 (R) X3.500 (C), 1 chiếc

6. 2 bộ thiết bị đốt propane tiêu chuẩn

7. 2 bộ trộn khí venturi

8. Đồng hồ đo áp suất và van giảm áp có thể điều chỉnh áp suất propane và không khí thành 0,1Mpa

9. Lưu lượng kế điều chỉnh và cài đặt tốc độ dòng khí

10. Hộp cung cấp thang thép và lan can, thuận tiện cho người dùng kiểm tra ở phía trên

11. Được trang bị van bi để đóng nguồn khí thủ công

12. Tự động cài đặt thời gian thử nghiệm đốt cháy và tự động cắt nguồn khí vào thời điểm đó

13. Cặp nhiệt điện trên thành trong của hộp có thể hiển thị nhiệt độ bên trong hộp

14. Kích thước hộp đốt: 1120 (R) X2195 (S) X5077 (C) mm

15. Kích thước hộp điều khiển: 1280 (R) X770 (S) X1200 (C) mm

16. Nguồn điện: AC 220V, 50/60Hz, 2A

17. Nguồn khí: propane, không khí (do khách hàng cung cấp)

Tháp xử lý khói:

Chủ yếu được sử dụng để tạo ra khí thải trong quá trình thử nghiệm, và khí thải sau khi được xử lý bởi tháp xử lý khói đáp ứng các yêu cầu bảo vệ môi trường.

Vật liệu: Toàn bộ thân tháp rửa được làm bằng vật liệu PP, không có bộ phận kim loại trong hệ thống, và có khả năng chống axit, kiềm và chống ăn mòn cực cao;

Lớp chất lỏng tuần hoàn: có thể đổ đầy nước máy, cũng có thể đổ đầy dung dịch rửa, hiệu quả rửa tốt hơn, để ngăn chặn chất thải ăn mòn đáy tháp rửa;

Lớp khí: khí thải phát ra trong quá trình sản xuất hoặc thử nghiệm cần được xử lý, và lớp khí được kết nối với cửa nạp khí để cho phép chất thải đi vào lớp khí;

Lớp đệm: Vật liệu đệm của tháp rửa được làm bằng các quả bóng có lỗ trung bình dạng nhím PP, có hình dạng TELLERTT nhiều răng, và có một cửa sổ trên bề mặt lớp đệm, thuận tiện cho việc làm sạch các quả bóng trong lớp đệm. Chức năng chính của lớp đệm là phân tán khí thải trong lớp khí và làm cho nó trở thành chất thải phân tán, để khí thải có thể được làm sạch hoàn toàn trong lớp phun nước;

Lớp phun nước: Đầu phun trong lớp phun nước sử dụng đầu phun PP quay 120 độ không bị tắc, phủ 95% diện tích, và lớp phun nước có cửa sổ độc lập để thuận tiện cho việc kiểm tra tình trạng hoạt động của đầu phun;

Lớp chống sương mù: Có thể lọc hiệu quả các tạp chất trong không khí, đồng thời có thể ngăn chặn các tinh thể sương nước trong khí thải ăn mòn thành bên trong của tháp rửa;

Bơm tuần hoàn: Bơm tuần hoàn làm cho chất lỏng trong lớp chất lỏng tuần hoàn chảy qua đầu phun để tiết kiệm nước.

Kích thước: 1500 (R) × 1000 (S) × 3000 (C) mm;

Nguồn điện: AC 380V ba pha, 50/60Hz, 10A.
