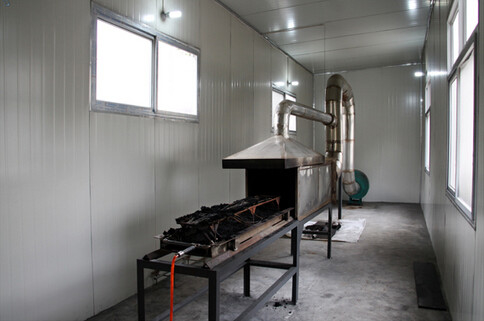

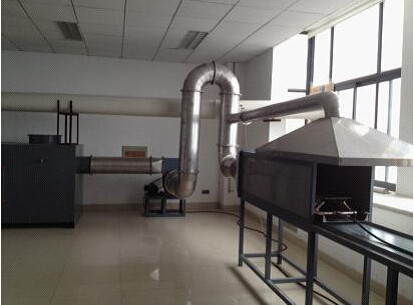

DX8332B Thiết bị kiểm tra hiệu suất đốt propane đường bộ

DX8332B Kiểm tra hiệu suất đốt propane đường bộ

Phạm vi ứng dụng: Chủ yếu phù hợp với việc kiểm tra hiệu suất đốt propane của băng chuyền chống cháy với vải lõi toàn bộ được sử dụng trong mỏ than.Theo MT914-2008 "Băng vận chuyển chống cháy toàn lõi cho vải mỏ than", hiệu suất đốt của propane trong đường hầm được thử nghiệm.hệ thống quạt ống xả được kích hoạt để lọc khí thải thông qua tấm rèm nước than hoạt và xả nó, đáp ứng các tiêu chuẩn khí thải quốc gia.

Các thông số kỹ thuật chính:

1. Lane: Bao gồm một buồng, tường bên ngoài của buồng được xây dựng bằng vật liệu chống lửa 25mm, với kích thước đầu vào 460mmx460mm và chiều dài 1676mm.Nó được kết nối với một ống xả đường kính 300mm thông qua mộtKết nối nón thép không gỉ dày.5mm

2. Mũ khí thải: bao gồm thép không gỉ dày 1,5 mm, được đặt ngay trên buồng thử nghiệm, được sử dụng để chiết xuất khói lan ra từ bên ngoài lò trong quá trình thử nghiệm;

3. khoang: được sử dụng để đặt các mẫu băng chuyền cố định. Bàn thử nghiệm có đặc điểm kỹ thuật dài 1500mm, rộng 220mm và cao 160mm, bao gồm các thanh thép có đường kính 10mm.

4. Benzene alkyl burner: bao gồm sáu ống tiêm đốt, với vòi nghiêng vào bên trong theo góc 45 °

5. vật liệu thử nghiệm: ≥ 95% chứa khí propan (được cung cấp bởi người dùng);

6. mẫu: băng chuyền chống cháy

7Thiết bị cân: được sử dụng để cân trọng lượng của mẫu băng chuyền và bình khí trước và sau khi thử nghiệm; 30kg/0,001kg

8. máy đo gió: được đặt trên đường trung tâm ở khoảng cách 310mm từ sàn buồng và 285mm từ cửa vào buồng;

9. Các cặp nhiệt: loại K, có đường kính bên ngoài không quá 3 mm; đường kính dây 0,5 mm, độ chính xác không thấp hơn mức II, phạm vi 1300 °C;

10Hệ thống điều khiển nhiệt độ: Được điều khiển bởi máy tính, tín hiệu milivolt được tạo ra bởi nhiệt cặp được gửi đến bảng điều chỉnh tín hiệu.Tín hiệu tương tự được chuyển đổi thành tín hiệu kỹ thuật số thông qua thẻ thu thập dữ liệu, và sau đó được điều khiển và báo cáo bằng phần mềm máy tính;

11. Đặt giờ: độ phân giải: 0,1S, lỗi không lớn hơn 1s/h

12. máy đo lưu lượng nhiên liệu: 35 ~ 350L / H có thể điều chỉnh,sự chính xác điều khiển ± 2L / h

13Độ chính xác điều khiển tiêu thụ nhiên liệu: 565 ± 2g/50min

14. Điện áp nguồn cung cấp: AC380V 50Hz hệ thống ba pha năm dây;

15. tiêu thụ năng lượng: 4.01KW;

16Nhiệt độ môi trường thử nghiệm: 5 °C -30 °C

17. quay dọc 6800 * 4400 * 2700mm hoặc đường thẳng ngang 9500 * 1800 * 2700mm.

Thành phần thiết bị: bao gồm bốn bộ phận chính: hộp điều khiển chính, thiết bị thổi, hỗ trợ đốt và vòi đốt.

Hộp điều khiển có thể di chuyển.

Làm sạch không khí quạt thoát nước: Sau khi lắp đặt ống xả trên quạt thoát nước, không khí đi qua đường hầm và tốc độ dòng chảy của không khí được điều khiển bởi một van điều khiển.

Vật liệu khung được làm bằng chất lượng cao 304 thép không gỉ hàn vuông, và vật liệu hộp điều khiển là (t = 1,2mm) tấm thép tĩnh điện.mà là mịn màng và đẹp hơn.

Đèn phun: vật liệu SUS304, tự làm bởi công ty chúng tôi.

Hệ thống điều khiển:

1 Hộp điều khiển sử dụng hệ thống điều khiển rơle, và tất cả các thành phần điện tử là từ các thương hiệu hàng đầu trong nước, có thể đảm bảo hiệu suất làm việc và độ chính xác phát hiện của máy tốt hơn.

2 Nhiệt độ sử dụng bộ điều khiển nhiệt độ PID thông minh nhập khẩu (với chức năng tính toán tự động) và cảm biến và bộ đếm thời gian nhiệt PT100 chính xác cao.

3 Thiết bị có các thiết bị bảo vệ an toàn sau: quá tải điện, bảo vệ mạch ngắn, bảo vệ quá tải mạch điều khiển và bảo vệ nhiệt độ cực cao.
