En13381-8 Tiêu chuẩn DX8364 Kiểm tra chống cháy cho các thành phần xây dựng - lò dọc và dọc ISO834-1 Máy thử nghiệm phòng thí nghiệm cháy

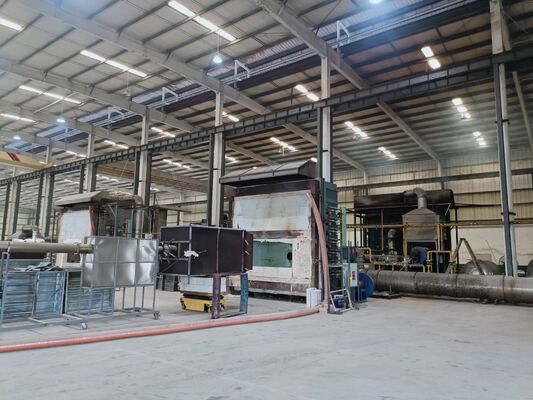

Lò thử nghiệm chống cháy vật liệu xây dựng

Phạm vi thử nghiệm:

1. Vùng cháy một mặt là tường chịu lực bê tông cốt thép dày 3000 (mm), tường chịu lực kết cấu thép có lớp bảo vệ (lớp phủ chống cháy) chống cháy, và các vật liệu như tường chịu lực khung thép nhẹ và tường chịu lực gỗ ghép. Xác định nhiệt độ của các điểm được chọn trong tường với các mặt cắt và chiều rộng khác nhau.

2. Thử nghiệm chống cháy các bộ phận gắn không thể cấu hình lại. Thiết bị thử nghiệm thông minh về hiệu suất chống cháy của tường không chịu lực

Kích thước lưới bên trong lò là 4200 × 4008 × 1500 (mm), và diện tích cháy của mẫu là 4200 × 4800 (mm)

Phạm vi thử nghiệm: Có thể đồng thời thử nghiệm hiệu suất chống cháy của các mẫu kết cấu đối xứng và bất đối xứng trong cùng điều kiện làm việc, chẳng hạn như cửa và cửa sổ chống cháy, kính, vật liệu chống cháy, v.v. Nó cũng có thể tiến hành thử nghiệm chống cháy cho các khoang cháy lớn và các bộ phận phân vùng cháy (chẳng hạn như tường chắn lửa lớn), vách kính chống cháy, cửa cuốn chống cháy, với hiệu suất cao. Nó có thể thử nghiệm nhiều mẫu khác nhau hoặc tương tự cùng một lúc.

3. Thiết bị thử nghiệm thông minh về hiệu suất chống cháy của cột chịu lực

Kích thước lưới bên trong lò là 3000 × 3000 × 4700 (mm), và chiều cao của mẫu dưới tác động của lửa là 3000-4600 mm (chiều cao tổng thể của cột là 3600-5200 mm). Kích thước mặt cắt ngang tối đa của mẫu là 800 mm x 800 mm hoặc Φ 800 mm.

Tổng tải trọng trục là 15000kN, và tải trọng lệch tâm trên và dưới đều là 1000kN.

Phạm vi thử nghiệm:

1. Tiến hành thử nghiệm chống cháy cho cột bê tông cốt thép có chiều cao 3600-5300 mm và chiều cao chống cháy 3000-4700 mm, chịu tải trọng đơn và tải trọng tổng hợp nhiều loại hình dạng và kích thước mặt cắt ngang.

2. Thử nghiệm hiệu suất chống cháy của cột kết cấu thép có lớp bảo vệ (lớp phủ chống cháy) với nhiều hình dạng và kích thước mặt cắt ngang khác nhau, với chiều cao cột từ 3600 đến 5300 mm và chiều cao cháy từ 3000 đến 4700 mm, có khả năng chịu tải trọng đơn và tải trọng tổng hợp nhiều loại.

3. Đo nhiệt độ tại các điểm đo được chọn ở các mặt cắt và độ sâu khác nhau bên trong cột.

4. Thử nghiệm chống cháy cho các hạng mục khác (ví dụ: két sắt) tiếp xúc với lửa từ mọi phía.

Thiết bị thử nghiệm thông minh về hiệu suất chống cháy của cửa chống cháy. Cấu hình chúng tôi cung cấp dưới đây chỉ mang tính tham khảo;

Phạm vi ứng dụng: Thích hợp cho các bộ phận chịu lực và không chịu lực như tường, dầm, cột, sàn, trần, mái, v.v. Các bộ phận, phụ kiện hoặc cấu trúc khác có thể được tham khảo và áp dụng. Máy thử này phù hợp để thử nghiệm tất cả các bộ phận của tiêu chuẩn GB/T9978.1-9 và ISO834-1-9.

Tuân thủ các tiêu chuẩn: GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "Phương pháp thử nghiệm chống cháy cho các bộ phận xây dựng - Phần 1: Yêu cầu chung", ISO834-1-1999 "Thử nghiệm chống cháy cho các bộ phận xây dựng - Phần 1: Yêu cầu chung"

Thông số chính:

Phòng thí nghiệm: 4,5M (chiều dài) x 4,5M (chiều rộng) x 3,5M (chiều cao), sử dụng vật liệu cách nhiệt nhiệt độ cao trong nhà.

Thiết bị tải trọng: Tải trọng cơ học được sử dụng để di chuyển cần cẩu cầu bên trong tòa nhà. Nó có thể mô phỏng tải trọng đồng đều, tải trọng tập trung, tải trọng trục hoặc tải trọng lệch tâm.

Khung đỡ: giá đỡ hình nêm được kết nối với khung thông qua bốn con lăn.

Cặp nhiệt điện: bao gồm cặp nhiệt điện lò, cặp nhiệt điện tôi, cặp nhiệt điện di động, cặp nhiệt điện bên trong, cặp nhiệt điện nhiệt độ môi trường được phân bố ở các khu vực khác nhau, v.v.

Đầu dò đo áp suất lò: Đầu dò đo hình chữ T với độ chính xác đo là ± 2Pa

Đầu dò đo khe hở mẫu thử: ± 0,1 mm với đường kính 6 mm và ± 0,2 mm với đường kính 25 mm

Hệ thống đốt cháy: hệ thống van (trong phạm vi 10 mét), vòi phun (không dưới 20), van điều chỉnh

Nguồn khí đốt: propan với độ tinh khiết trên 95%, khí hóa lỏng (do người dùng cung cấp)

Lưu lượng khí: 0-100L/phút, cấp độ chính xác đo 2,5

Lưu lượng không khí: 0-50m³ /phút, Độ chính xác đo ≤± 0,5m³ /Phút

Dung tích bình chứa: ≥ 50 kg x 6

Hệ thống điều khiển nhiệt độ lò: tối đa 10 điểm lấy mẫu

Hệ thống thông gió và van điều khiển khí, v.v.

Phạm vi đo nhiệt bức xạ trên bề mặt sau của mẫu: 0 ~ 10 W/cm ²

Nhiệt độ và áp suất bên trong lò được kết nối với hệ thống điều khiển thông qua RS485 của máy tính. Điện áp đầu ra DC của các cảm biến được sử dụng cho thử nghiệm đốt cháy, chẳng hạn như cặp nhiệt điện và cảm biến áp suất, được chuyển đổi thành dạng kỹ thuật số và sau đó truyền đến hệ thống máy tính để hiển thị và lưu trữ.

Lưu ý: Việc triển khai cụ thể thiết bị thử nghiệm chống cháy cho các bộ phận xây dựng nên dựa trên các sản phẩm mà khách hàng cần thử nghiệm để tránh chi phí không cần thiết. Ví dụ, Viện Nghiên cứu Phòng cháy Chữa cháy Thiên Tân thuộc Bộ Công an có năm thiết bị thử nghiệm chống cháy khác nhau cho các bộ phận xây dựng, bao gồm thiết bị thử nghiệm thông minh về hiệu suất chống cháy của dầm và sàn chịu lực, thiết bị thử nghiệm thông minh về hiệu suất chống cháy của tường chịu lực, kích thước lưới lò 3000 × 3000 × 1500 (mm), vùng cháy mẫu 3000 × 3000 (mm), và tổng sức chịu tải 2000kN.

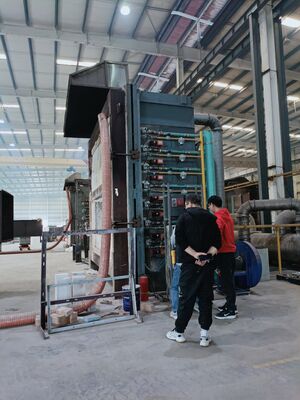

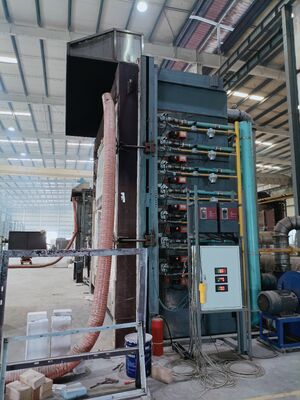

Lò đứng:

Phạm vi ứng dụng: Thích hợp để xác định đặc tính chống cháy của các bộ phận xây dựng ngang như tường, dầm, cột, sàn, trần, v.v. dưới điều kiện cháy tiêu chuẩn.

Tuân thủ các tiêu chuẩn: GB/T9978.1-2008, ISO834-1:1999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008, ISO834-6:200 Chờ yêu cầu thử nghiệm.

Đặc điểm hiệu suất: Thẻ thu thập dữ liệu đa bit có độ chính xác cao được sử dụng để thu thập các dữ liệu khác nhau như nhiệt độ, áp suất và lưu lượng cho mỗi kênh. Tái tạo thời gian thực thông tin thực tế được tạo ra trong quá trình đốt cháy thông qua phân tích, xử lý và điều khiển bằng máy tính vi mô, và xác định đặc tính đốt cháy của nó thông qua phân tích bằng máy tính vi mô. Toàn bộ máy được trang bị các thiết bị đáng tin cậy để đảm bảo hoạt động đáng tin cậy, tốc độ cao và tính tiến bộ của hệ thống.

Thông số kỹ thuật:

1. Thành phần thiết bị: lò thử nghiệm vật liệu chịu lửa, hệ thống đo lưu lượng khí, hệ thống đo nhiệt độ, hệ thống đo và điều khiển áp suất.

2. Lò thử nghiệm vật liệu chịu lửa: Đây là lò thử nghiệm đứng có kích thước bên trong 4,5m (chiều dài) x 3,5m (chiều sâu) x 1,25m (chiều cao).

3. Cấu trúc lò: Khung kết cấu thép được sử dụng, và thành lò được xây bằng gạch chịu lửa ở giữa khung kết cấu thép. Mặt trong của thành lò sử dụng vật liệu cách nhiệt chịu nhiệt có mật độ lớn hơn 1000kgpm³. Mặt ngoài được bọc bằng thép màu, và độ dày của vật liệu lót lò là 65 mm. Đo nhiệt độ bên trong lò có thể đạt tới 1250 ℃.

4. Hệ thống đo nhiệt độ:

1. Cặp nhiệt điện trong lò: Cặp nhiệt điện K-type nickel-chromium với đường kính dây 2,0 mm theo GB/T 16839.1 được sử dụng trong lò. Vỏ ngoài được làm bằng ống bọc thép không gỉ chịu nhiệt, và phần giữa được lấp đầy bằng vật liệu chịu nhiệt. Chiều dài đầu nóng nhô ra khỏi ống bọc không nhỏ hơn 25 mm, với tổng cộng 5 cặp nhiệt điện và độ chính xác nhiệt độ là<± 15 ℃.

2. Đo nhiệt độ bề mặt tôi: Sử dụng cặp nhiệt điện có đường kính 0,5 mm, được hàn vào một tấm đồng tròn có độ dày 0,2 mm và đường kính 12 mm. Cặp nhiệt điện nickel-chromium nickel-silicon lớn tuân thủ GB/T16839.1 nên được phủ bằng miếng đệm cách nhiệt có độ dày 2,0 mm và chiều dài, chiều rộng 30 mm. Tổng cộng có 20 cái.

3. Đo nhiệt độ trung bình: 8 cặp nhiệt điện, phù hợp với GB/T7633-2008 và GB/T17428-2009

4. Đo nhiệt độ tối đa: Đo 20 cặp nhiệt điện cho hai tấm cửa, với các tấm cửa đúc có chiều rộng tối đa 1200 mm.

5. Cặp nhiệt điện di động: đo bằng nhiệt kế hồng ngoại

6. Cặp nhiệt điện bên trong: Có 4 cặp nhiệt điện phù hợp để đo nhiệt độ bên trong ống thông gió.

7. Đo nhiệt độ môi trường: Sử dụng cặp nhiệt điện bọc thép có đường kính 3,0 mm và cặp nhiệt điện K-type nickel-chromium nickel-silicon lớn, theo quy định của GB/t16839.1.

8. Đo áp suất lò: Sử dụng đầu dò đo hình chữ T với độ chính xác đo là ± 2pa

9. Hệ thống tải trọng: Đo bằng cảm biến áp suất

10. Thiết bị đo biến dạng: sử dụng thiết bị đo biến dạng điện tử

11. Đầu dò khe hở: được sản xuất theo tiêu chuẩn GB/T9978.1

12. Đầu đốt: Có 8 đầu đốt tốc độ cao được lắp âm vào thành lò hai bên, mỗi bên 6 cái. Cung cấp nhiệt lượng cần thiết cho lò sấy.

13. Hút khói: Có ba lỗ thoát khói được lắp ở thành sau của lò, được nối với ống khói phía sau để thải khói bên trong lò. Kiểm soát áp suất.

14. Lỗ quan sát: Có hai lỗ quan sát ở thành sau của thân lò, dùng để quan sát bề mặt lửa và ngọn lửa của mẫu trong quá trình thử nghiệm.

15. Thiết bị tải trọng: Sử dụng xe đẩy, có chiều cao 3,5m và chiều rộng 3,0m, bao gồm thân xe và bệ mẫu. Xe được thiết kế với bốn bánh xe di chuyển trên ray. Bệ thử nghiệm là khung kết cấu thép vuông 3,0m × 3,0m. Trong quá trình thử nghiệm, một palăng điện được sử dụng để nâng bệ mẫu lên thân xe, sau đó xe nhỏ được đẩy đến vị trí thử nghiệm và cố định trước khi bắt đầu thử nghiệm.

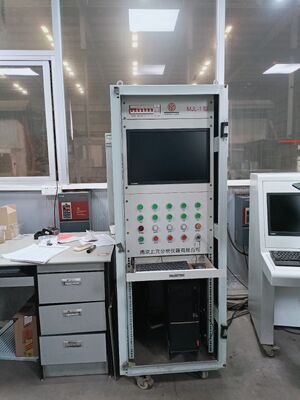

16. Bộ phận điều khiển điện: Phần mềm cấu hình MCGS và chương trình PLC tích hợp với máy tính điều khiển hóa chất được sử dụng.

Bao gồm: giao diện điều khiển chính, giao diện đường cong nhiệt độ lò, giao diện nhiệt độ mẫu, giao diện ghi lịch sử, giao diện xác định tham số.
