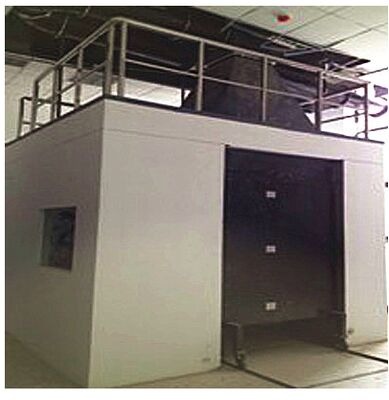

Người kiểm tra đốt đơn cho vật liệu hoặc sản phẩm xây dựng

Nguyên tắc thử nghiệm

Đặt mẫu vào ngọn lửa khuếch tán 30-kw. Khí cháy được thu thập bởi ống xả để phân tích. Thông qua phân tích khí, tốc độ giải phóng nhiệt của mẫu có thể được tính toán dựa trên sự cạn kiệt oxy.

Sự tạo khói được đánh giá bằng cách đo độ suy giảm của chùm ánh sáng do khói trong ống xả. Quan sát hành vi cháy của mẫu để hiểu sự lan truyền của ngọn lửa và sự xuất hiện của các hạt và giọt cháy.

1,Phạm vi áp dụng:

Phương pháp được sử dụng để xác định hiệu suất phản ứng cháy của vật liệu hoặc sản phẩm xây dựng (không bao gồm vật liệu và sản phẩm lát sàn được quy định trong Nghị quyết EC 2000/147/EC) trong một thử nghiệm đốt cháy đơn lẻ (SBI).

2,Tuân thủ các tiêu chuẩn:

Tuân thủ các yêu cầu của tiêu chuẩn GB/T 20284-2006 "Thử nghiệm đốt cháy đơn lẻ cho vật liệu hoặc sản phẩm xây dựng" và tiêu chuẩn thử nghiệm EN13823 "Phương pháp thử nghiệm đốt cháy đơn lẻ (SBI)".

3, Thông số hiệu suất:

Thiết bị bao gồm phòng thử nghiệm đốt cháy, phòng điều khiển, xe đẩy nhỏ, ống xả khói, thiết bị thu thập và phân tích dữ liệu và thiết bị điều khiển cung cấp khí.

• Phòng thử nghiệm đốt cháy: D3000×R3000×C2400 (MM), với một chụp thu và ống xả khói được kết nối với đường ống lấy mẫu ở trên cùng của phòng, và một không gian để không khí tự nhiên vào và ra bên dưới xe đẩy nhỏ. Trong quá trình thí nghiệm, nhiệt lượng do quá trình đốt cháy mẫu và các sản phẩm cháy giải phóng phải được thải ra khỏi ống xả và được xây bằng tường gạch.
• Nguồn đánh lửa là một đầu đốt hộp cát góc vuông propane 31KW được đặt ở góc dọc của xe đẩy nhỏ (với cạnh dài 250mm và chiều cao 80mm).
• Một khu vực lấy mẫu toàn diện được thiết lập trong ống xả khói để đặt cảm biến và ống lấy mẫu.
• Tốc độ xả khói: 0,50 m³/s đến 0,65m³/s.
• Đo nhiệt độ môi trường trong nhà: cặp nhiệt điện bọc thép loại K có đường kính 1mm, thử nghiệm áp suất môi trường: ± 200Pa.
• Đo nhiệt độ của ống xả: một cặp nhiệt điện bọc thép hình chữ K nhập khẩu có đường kính 0,5.
• Độ chính xác đo nhiệt độ: 0,5 ℃.
• Cảm biến áp suất độ chính xác cao cho ống xả khói, với độ chính xác ± 2Pa
• Độ chính xác của hệ thống ghi thời gian: 0,1s.
• Thời gian thử nghiệm: có thể đặt 1-30 phút.
• Hệ thống đo mật độ khói, có khả năng đo mật độ khói trong quá trình thử nghiệm.
• Máy phân tích khí và các thành phần chính đều là hàng nhập khẩu chính hãng.
• Được trang bị máy tính nhúng và màn hình LCD 8,4 inch, với các tùy chọn giao diện truyền thông TCP/IP và RS-232
• Đo oxy: Phạm vi đo: 0-25%
• Tín hiệu đầu ra: 4-20mA;
• Thời gian phản hồi T90: ≤ 2S;
• Nhiệt độ môi trường: 0-45℃;
• Độ ẩm tương đối:<90% (không ngưng tụ);
• Độ tuyến tính:<±0,1% O2;
• Độ trôi zero: 0,05% O2 (một tuần);
• Độ lặp lại:<± 0,02% O2;
• Đo cacbon dioxide (CO2):
• Phạm vi đo: 0-10%
• Độ tái tạo:＜±1% Cấu trúc bên trong của tủ điều khiển
• Độ trôi zero:≤2%/tuần
• Độ trôi phạm vi:≤2%/tuần
• Độ lệch tuyến tính:＜±1%
• Thời gian phản hồi: T90≤2 s
• Hệ thống thu thập dữ liệu có thể thu thập và ghi lại dữ liệu thí nghiệm như nồng độ oxy, nồng độ carbon monoxide, nhiệt độ, mật độ khói, tốc độ giải phóng nhiệt, tốc độ mất khối lượng, v.v., có thể được lưu.

Báo cáo thử nghiệm

Báo cáo chứa thông tin về các mẫu thử nghiệm và kết quả thử nghiệm. Danh sách các kết quả thử nghiệm như sau

●Figra, tốc độ tăng trưởng lửa được tính toán dựa trên nhiệt lượng giải phóng trong suốt thời gian phơi nhiễm [watt trên giây].

●THR, tổng nhiệt lượng giải phóng trong thời gian đánh giá [megajoule].

●TSP, tổng lượng khói tạo ra trong thời gian đánh giá [m2].

●SMOGRA, tốc độ tăng trưởng khói dựa trên thể tích sản xuất khói [m2/s2].

●LFS, đã quan sát thấy ngọn lửa lan ra bên hông đến cuối cánh dài

● Đã quan sát thấy bất kỳ giọt cháy nào

Báo cáo thử nghiệm cũng bao gồm các hình minh họa về các phép đo đối tượng trong quá trình thử nghiệm, cũng như hình ảnh của các mẫu thử nghiệm trước và sau khi thử nghiệm.
