Máy thử kháng cung

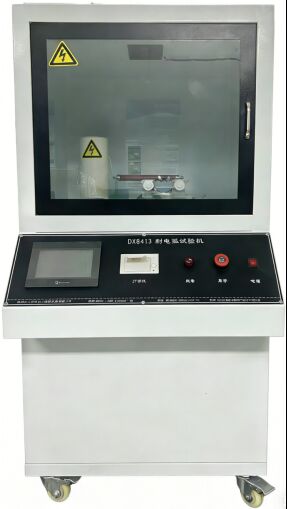

Máy thử nghiệm điện trở hồ quang DX8413

Chủ yếu áp dụng cho:

GB/T1411-2002 Thử nghiệm điện trở phóng điện hồ quang điện áp cao và dòng điện thấp của vật liệu cách điện rắn khô.

Tuân thủ các tiêu chuẩn: Máy thử này được thiết kế và sản xuất theo GB1411, IPC650, IEC 61621, ASTMD495 và tuân thủ các phương pháp thử nghiệm như JEC 149 và UL 746A.

Giới thiệu tóm tắt về nguyên tắc thử nghiệm:

Trong các điều kiện thử nghiệm được chỉ định (sử dụng các điện cực cụ thể và chương trình tăng điện áp/dòng điện), điện áp cao được áp dụng lên bề mặt vật liệu để tạo ra phóng điện hồ quang liên tục hoặc không liên tục. Nhiệt độ cao và ăn mòn hóa học do hồ quang tạo ra dần dần làm cacbon hóa bề mặt vật liệu và hình thành các đường dẫn điện (theo dõi) cho đến khi cuối cùng bị hỏng (phá vỡ hoặc cháy liên tục). Dụng cụ ghi lại thời gian đã trôi qua (tính bằng giây) từ khi bắt đầu thử nghiệm cho đến khi vật liệu bị hỏng. Thời gian này được gọi là **thời gian chịu hồ quang** của vật liệu và đóng vai trò là chỉ số cốt lõi để đánh giá hiệu suất của nó.

Phạm vi ứng dụng:

Việc đánh giá hiệu suất chịu hồ quang của vật liệu cách điện điện như nhựa, keo dán nhựa và sơn cách điện được sử dụng trong các ngành công nghiệp như động cơ, thiết bị và đồ gia dụng chủ yếu áp dụng cho việc thử nghiệm hiệu suất chịu hồ quang của vật liệu cách điện rắn như nhựa, màng, nhựa, mica, gốm, thủy tinh, dầu cách điện, sơn cách điện, bìa cứng và các môi trường khác.

Tính năng: Máy thử nghiệm điện trở hồ quang sử dụng điều khiển máy tính và đường cong thử nghiệm có thể được quan sát trực tuyến trong quá trình thử nghiệm; Tự động lưu trữ các điều kiện thử nghiệm và dữ liệu kết quả thử nghiệm, đồng thời có thể truy cập, hiển thị và in chúng

Nguyên tắc thí nghiệm: Được sử dụng để kiểm tra điện trở hồ quang của vật liệu cách điện rắn; Vật liệu cần thử nghiệm sẽ được tiếp xúc với điện áp cao, dần dần tăng môi trường dòng điện nhỏ cho đến khi một kênh dẫn điện ổn định được hình thành trên bề mặt vật liệu. Thời gian này là thời gian chịu hồ quang của vật liệu.

Yêu cầu kỹ thuật chính:

1. Điện áp đầu vào: AC 220 V

2. Điện áp đầu ra: AC 0-20 KV;

3. Dung lượng điện: 1.5 KVA

4. Phương pháp thử nghiệm: hồ quang không liên tục, hồ quang liên tục

5. Dòng điện thử nghiệm: 10MA-20MA-30MA-40MA tùy chọn

6. Sai số kiểm soát điện áp thử nghiệm: ≤ 1%

7. Sai số thời gian bật/tắt hồ quang:<5ms

8. Điện áp thử nghiệm có thể điều chỉnh liên tục: 0-20 KV

9. Độ chính xác kiểm soát dòng điện: ± 10%

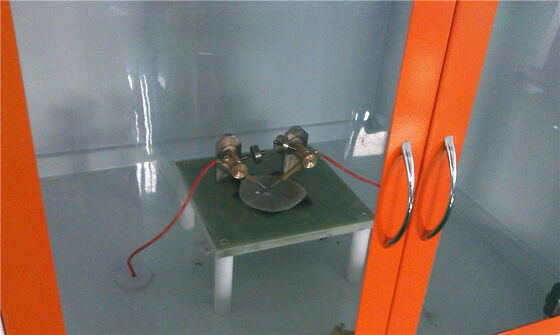

10. Thông số kỹ thuật điện cực: điện cực tấm thép không gỉ 25.4mm * 12.7mm * 0.15mm

Điện cực thép vonfram 56mm * 7mm * 30mm

Góc cấu hình điện cực 110 độ

Góc giữa điện cực và mặt phẳng nằm ngang là 35 độ

Trọng lượng điện cực: 50G

11. Các biện pháp an toàn:

(1) Bảo vệ quá áp

(2) Bảo vệ quá dòng

(3) Bảo vệ ngắn mạch

(4) Bảo vệ mở cửa an toàn

(5) Bảo vệ thao tác sai phần mềm

12. Kích thước bên ngoài: 800 dài × Rộng 700 × 1350mm cao

Cấu hình chính:

Máy chủ thử nghiệm: một bộ

Máy phát điện áp cao 20000 volt: một bộ

Thiết bị điều chỉnh điện áp vi tính hoàn toàn tự động: một bộ (chế độ cổng nối tiếp)

Thiết bị truyền loại cách ly thu thập điện áp và thu thập dòng điện: một bộ

Điện cực thử nghiệm: hai bộ

thanh giải phóng dòng điện: một (loại nhựa)

Phần mềm đo lường và điều khiển chống hồ quang máy tính: một bộ

Máy tính: một bộ

Máy in phun màu thương hiệu: một bộ

Đĩa CD chương trình: một bộ

Hướng dẫn sử dụng sản phẩm: một bản

Giấy chứng nhận kiểm định đo lường: một bản

Giấy chứng nhận phù hợp: một bản

Công cụ ngẫu nhiên: một bộ
