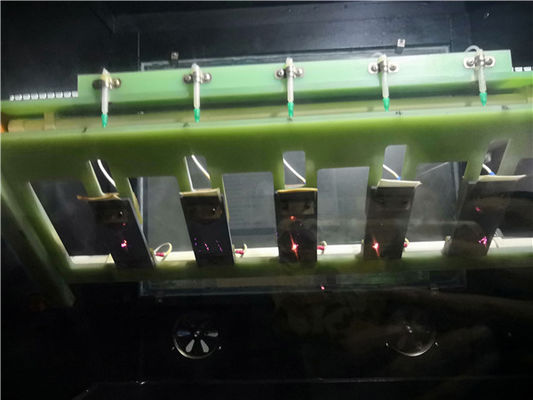

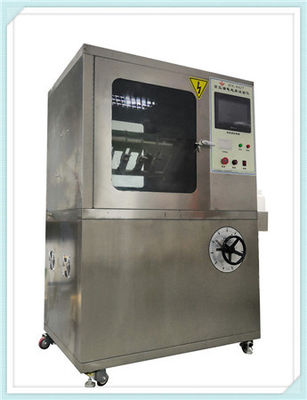

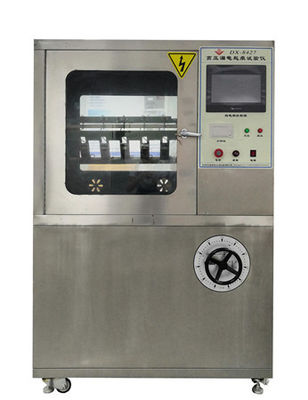

Máy thử theo dõi và xói mòn điện áp cao IEC60587 với mẫu thử mặt phẳng nghiêng

Máy kiểm tra theo dõi và ăn mòn điện áp cao

1, Phạm vi ứng dụng:Chủ yếu thích hợp để kiểm tra khả năng chống lại vết điện và ăn mòn của các sản phẩm điện và điện tử, thiết bị gia dụng và vật liệu của chúng, mô phỏng việc sử dụng các chất ô nhiễm lỏng và các mẫu nghiêng ở tần số nguồn (48Hz -62Hz). Đánh giá mức độ chống chịu của vật liệu cách điện điện được sử dụng trong điều kiện môi trường khắc nghiệt thông qua việc đo khả năng chống lại điện hóa và ăn mòn. Dưới tác động của độ ẩm và tạp chất trong các sản phẩm điện, có thể xảy ra rò rỉ cách điện giữa các bộ phận mang điện có cực tính khác nhau hoặc giữa các bộ phận mang điện và kim loại nối đất. Hồ quang phát sinh có thể gây ra sự cố, đoản mạch hoặc ăn mòn vật liệu do phóng điện, thậm chí dẫn đến cháy. Máy kiểm tra này là một thử nghiệm phá hủy mô phỏng tình huống trên đối với vật liệu cách điện, được sử dụng để đo lường và đánh giá khả năng chống rò rỉ và đánh dấu tương đối của các bộ cách điện dưới tác động của điện trường và nước chứa tạp chất ở điện áp quy định. Nó phù hợp với các vật liệu cách điện rắn và các sản phẩm của chúng trong các sản phẩm điện và điện tử, thiết bị gia dụng, chẳng hạn như ổ cắm rơle, nắp công tắc chuyển đổi, bộ tiếp xúc, v.v.

2, Tuân thủ các tiêu chuẩn:

Theo yêu cầu của IEC60587-2022, ASTMD2303.

3. Thông số kỹ thuật:

Điện cực: Chất liệu dày 0,5mm: thép không gỉ;

Khoảng cách giữa điện cực trên và dưới: 50,0mm ± 0,1;

Điện áp kiểm tra: 100V-6000V điều chỉnh vô cấp;

Bộ điều chỉnh điện áp: Đầu ra: có thể điều chỉnh từ 0 ~ 250V, với công suất 5KVA;

Khi dòng điện mạch là 60mA, ngắt đầu ra điện áp;

Thời gian kiểm tra: 6 giờ;

Độ chính xác nhỏ giọt: 0,5%;

Độ ổn định điện áp: ± 1%;

Bộ điều chỉnh điện áp độ chính xác cao: Đầu ra AC220V. Công suất 6000W. Độ chính xác ± 1%;

Máy biến áp kiểm tra: Công suất 5KVA. Điện áp đầu ra tối đa AC6000V (hoặc DC6000V tùy chọn);

Phát hiện vết: Theo tiêu chuẩn GB/T6553-2003/4.1.2, áp dụng điện áp (2,5kV, 3,5kV và 4,5kV), và nhỏ giọt chất lỏng bị ô nhiễm với tốc độ nhất định. Nếu dòng điện dưới 60mA trong 6 giờ mà không chảy, nó được coi là đạt;

Thiết bị nhỏ giọt: sử dụng bơm nhu động chính xác Ralph, với dải lưu lượng 0,00185-20 ml mỗi phút, tốc độ hoạt động 0,1-50 vòng mỗi phút và sai số độ chính xác lưu lượng dưới 0,5%;

Điện áp đầu ra: AC/DC (có thể chuyển đổi)

Vỏ: Làm bằng thép không gỉ SUS304 (bề mặt chải);

Bể nước thải làm bằng thép không gỉ 316 và được trang bị thiết bị niêm phong.

Thể tích 0,56m3, thể tích buồng: 900L * 650W * 950H (mm);

Kích thước thiết bị: 1200L * 750W * 1800H (mm), chiều dài 750 * chiều rộng 1180 * chiều cao 1760mm, hộp gỗ 890 * 1320 * 1900

Trọng lượng: khoảng 200KG

Thiết bị điều khiển: Sử dụng điều khiển PLC + màn hình cảm ứng Weinview Đài Loan, điều khiển chính xác, vận hành đơn giản, thiết kế hoàn toàn nhân bản, tạo báo cáo tự động sau khi kiểm tra và máy in nhiệt trên bảng điều khiển có thể in kết quả kiểm tra kịp thời;

Số lượng nhóm kiểm tra: Năm nhóm (trong quá trình kiểm tra, một bơm điều khiển một nhóm giọt, và quá trình kiểm tra không ảnh hưởng lẫn nhau, điều này không phổ biến trên thị trường khi một bơm điều khiển năm nhóm) (có thể kiểm tra riêng lẻ hoặc cùng nhau)
