Phần 1: Tổng quan về các thành phần của hệ thống và công dụng của chúng

Hệ thống bao gồm các thành phần sau :

Chức năng của buồng thử nghiệm là cung cấp môi trường thử nghiệm như nhiệt độ cao và thấp không đổi, nhiệt độ cao và thấp luân phiên;

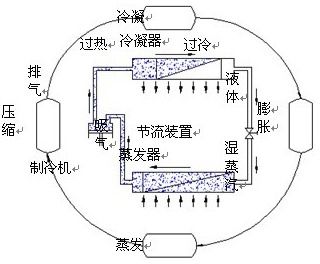

Nó bao gồm hệ thống làm lạnh, hệ thống sưởi ấm, hệ thống ống dẫn khí, hệ thống điều khiển, thiết bị bảo vệ an toàn hệ thống, v.v.

Phần 2: Các chỉ số kỹ thuật chính của buồng thử nghiệm

Kích thước phòng làm việc 500×500×600mm(sâu × rộng×cao)

Kích thước bên ngoài 970×1050×1750mm (sâu × rộng×cao)

Dải nhiệt độ -0℃ ~ +150℃ (Khi không có tải và ở trạng thái không đổi)

Biến động nhiệt độ ≤±0.5℃ (Khi không có tải và ở trạng thái không đổi)

Độ đồng đều nhiệt độ ≤1℃ (Khi không có tải và ở trạng thái không đổi)

Tốc độ làm mát Từ nhiệt độ phòng đến 150°C, khoảng 45 phút (phạm vi 20°C~100°C, không tải, quá trình gia nhiệt phi tuyến tính)

Tốc độ gió 1.7 ~ 2.5m/s

Các chỉ số trên được đo ở nhiệt độ môi trường ≤25°C, áp suất khí quyển, không tải, điều kiện không tải và cách thành trong của hộp 1/6 không gian

Công suất  Khoảng 4.5Kw

Dải tốc độ luồng khí 0.02~3m/s

Nguồn điện 220V±10%V;50Hz

Diện tích thấm ẩm   3000mm2 (tiêu chuẩn ASTME96) 6 chiếc

Công suất tạo ẩm ≥250mL/h

Dải độ ẩm 20%~98%R.H(AT+25℃~+85℃)98%RH (Không có nguồn nhiệt trong quá trình thử nghiệm ẩm nhiệt)

14. Lỗi độ ẩm:≤+2~-3.0%RH (độ ẩm >75%RH) (ở trạng thái không đổi)

≤±5.0%RH (độ ẩm ≤75%RH) (ở trạng thái không đổi)

15. Đáp ứng các tiêu chuẩn và phương pháp thử nghiệm liên quan MIL-STD-2164/(E/C),GB/T12704,ASTME96,JIS L1099,GB/T2423.4-93, GB/T2423.34-86 ,GJB150.9-86

Thiết bị chính, phụ kiện và phần mềm thử nghiệm:

Giấy chứng nhận sản phẩm 1 chiếc

Hướng dẫn sử dụng sản phẩm 1 bộ

Phiếu bảo hành 1 bộ

Nhiệt kế 1

Dây nguồn 1

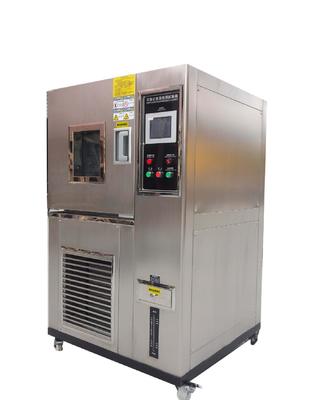

Phần 3: Mô tả thiết kế và kế hoạch sản xuất của buồng thử nghiệm độ thấm ẩm vải có thể lập trình

 Hình thức cấu trúc: Tức là, buồng thử nghiệm, hệ thống làm lạnh, hệ thống điều hòa không khí, tủ điều khiển điện và bộ phận làm lạnh là một thể thống nhất, bộ phận làm lạnh được đặt ở đáy hộp, và bộ phận điều khiển điện được đặt ở bên cạnh buồng thử nghiệm để dễ vận hành

Phòng làm việc: Bộ phận sưởi ấm, bộ bay hơi làm lạnh, động cơ quạt gió, cánh quạt, ống dẫn khí và các thiết bị khác được bố trí

Lỗ thử nghiệm: Bên cạnh buồng thử nghiệm được trang bị 1 lỗ luồn cáp, kích thước 50mm

Chất liệu hộp trong: Được làm bằng tấm thép không gỉ gương SUS304 dày 1mm, cao cấp

Chất liệu hộp ngoài : Tấm thép không gỉ chải xước bền dày 1mm. Dễ dàng vệ sinh và có tuổi thọ cao

Vật liệu cách nhiệt: Vật liệu cách nhiệt được làm bằng bọt polyurethane, dày 100mm, hiệu quả cách nhiệt tốt, và bề mặt ngoài của buồng thử nghiệm không bị đóng băng hoặc ngưng tụ

Cấu hình hộp trong: Phòng làm việc được trang bị giá đỡ bằng thép không gỉ có thể điều chỉnh độ cao

Thoát nước: Hộp được trang bị ống thoát nước ngưng tụ

Đáy hộp: Đặt một lỗ thoát nước ở đáy để chất lỏng trong hộp chảy ra tự do và trơn tru, tức là chất lỏng không thể tích tụ ở đáy hộp, có một bể nước dưới hộp với mặt đo nước, bể nước được đổ đầy nước cất, nước tinh khiết, nước đóng chai không nên nối với nước máy hoặc sẽ bị tắc bởi các chất trong nước máy

Cửa: Thiết kế cửa đơn, sử dụng dải đệm cao su silicon, chịu nhiệt độ cao và thấp, chống lão hóa, hiệu suất niêm phong tốt. Để ngăn ngừa ngưng tụ hoặc đóng băng ở mép khung cửa và cửa trong quá trình thử nghiệm nhiệt độ thấp, mép khung cửa và cửa được trang bị thiết bị rã đông điện, và các phụ kiện phần cứng như khóa cửa và bản lề là phụ kiện nguyên bản của "KUNLONG"

Tay nắm cửa: Sử dụng cấu trúc khóa và kéo, mở đơn, bản lề trái, tay nắm phải, mở bằng đòn bẩy, tiện lợi và dễ dàng chuyển đổi, đẹp và sang trọng

Cửa sổ quan sát: Cửa của buồng thử nghiệm được trang bị cửa sổ quan sát có màng chống phản xạ gia nhiệt và chống sương mù có kích thước 400×500 mm (rộng × cao) và được trang bị nắp che cửa sổ quan sát chống tia cực tím và thiết bị gia nhiệt và chống sương mù. Lắp đặt trên cửa của buồng thử nghiệm

Đèn kiểm tra: Cửa sổ quan sát được trang bị đèn halogen (AC12V) 20W với nguồn sáng quan sát được điều khiển tuổi thọ cao

Thiết bị di động: Bốn bánh xe di động có thể cố định

Thiết bị định vị cân bằng:Đảm bảo buồng thử nghiệm hoạt động trơn tru

Thiết bị chính, phụ kiện và phần mềm thử nghiệm:

Giấy chứng nhận sản phẩm 1 chiếc

Hướng dẫn sử dụng sản phẩm 1 bộ

Phiếu bảo hành 1 bộ

Nhiệt kế 1

Dây nguồn 1

Điều kiện sử dụng thiết bị

Tạo ẩm bằng nước:Nước tinh khiết, nước cất, nước khử ion, điện trở suất ≥ 500.m

Phương pháp làm mát: Phương pháp làm mát bằng không khí: nhiệt độ môi trường +5~+28°C là phù hợp

Điện áp: AC 220V±10%, 50 Hz, ba pha bốn dây + dây nối đất

Nhiệt độ môi trường:0~40℃

Độ ẩm môi trường: < 85%R.H

Áp suất khí quyển :86~106Kpa.

Yêu cầu về địa điểm: Thiết bị nên được đặt nằm ngang trong phòng thử nghiệm thông gió tốt, với đủ không gian xung quanh để vận hành và bảo trì

Điều kiện không gian:Buồng thử nghiệm phải cách tường phòng xung quanh ít nhất 200mm, và thiết bị phải mở và đóng bình thường

Điều kiện môi trường: Không có rung động mạnh, không có nhiễu trường điện từ mạnh, không có bụi nồng độ cao và các chất ăn mòn, không có ánh nắng trực tiếp hoặc các bức xạ trực tiếp khác từ các nguồn nhiệt xung quanh vị trí thiết bị

Tần số và sai số: 50±0.5Hz

Điện áp và sai số: AC 220V±10%V

Công tắc chính : Cần có không gian riêng

Chi tiết các thành phần cốt lõi

Bảng điều khiển

 Các tính năng của bộ điều khiển TEMI850

1. Màn hình cảm ứng màu

2. Hai chế độ điều khiển (giá trị cố định/chương trình)

3. Loại cảm biến: Cảm biến PT100

4. Chế độ đầu ra: Đầu ra điều khiển PID; đầu ra tương tự (4-20mA);

(1-5V)/(0-10V) có thể được chọn tùy ý, 8 đầu vào phụ tín hiệu chuyển mạch; (Cấu hình cơ bản 10 rơle, tùy chọn 20 rơle) Đầu ra rơle BẬT/TẮT;

5. Phạm vi đo nhiệt độ: -90.00°C--200.00°C, (tùy chọn -90.00°C--300.00°C) sai số ±0.2°C;

6. Phạm vi đo độ ẩm: 1.0%--100%RH, sai số ±1%RH;

7. Phạm vi đo: có thể được đặt tùy ý và các chức năng đặc biệt có thể được tùy chỉnh;

8. Chỉnh sửa chương trình: Có thể lập trình 12 nhóm chương trình, và mỗi nhóm chương trình có thể lập trình tới 10 phân đoạn, và có thể được đặt để chạy theo chu kỳ;

9. Giao diện truyền thông: (RS232/RS485, khoảng cách truyền thông dài nhất là 1.2km [cáp quang có thể đạt 30km]);

10. Loại ngôn ngữ màn hình cảm ứng màu giao diện: Tiếng Trung/Tiếng Anh

11. Độ phân giải TFT: 800×480 màu 64K

Ưu điểm của chúng tôi:

1. Hỗ trợ kỹ thuật chuyên nghiệp.

2. Kinh nghiệm phong phú trong việc xếp dỡ số lượng lớn container tại các cảng biển Trung Quốc.

3. Vận chuyển nhanh chóng bởi công ty vận tải biển nổi tiếng.

4. Dịch vụ phù hợp với email sau khi vận chuyển.

5. Chúng tôi là nhà sản xuất thiết bị thử nghiệm chuyên nghiệp tại Trung Quốc, với kinh nghiệm và kỹ năng phong phú, và cũng có các sản phẩm chất lượng nhất quán.

6. Dịch vụ hậu mãi kịp thời

Kế hoạch dịch vụ hậu mãi:

1. Chúng tôi đảm bảo hàng hóa tuân thủ đầy đủ các yêu cầu về chất lượng, thông số kỹ thuật và hiệu suất được quy định trong hợp đồng;

2. Trước khi giao hàng, chúng tôi sẽ tiến hành kiểm tra chính xác và toàn diện sản phẩm để đảm bảo thiết bị hoạt động tốt; Đóng gói theo yêu cầu của bạn, hình ảnh được đính kèm trước khi giao hàng để bạn xác nhận, giao hàng đúng hẹn và cung cấp tài liệu vận chuyển chuyên nghiệp;

3. Chúng tôi sẽ cung cấp dịch vụ chất lượng cho bạn ngay lập tức, trả lời trong vòng 48 giờ sau khi nhận được thông báo về chất lượng và cung cấp các giải pháp phù hợp trong vòng 3 ngày làm việc;

4. Sau khi chấp nhận, các kỹ sư của chúng tôi sẽ cung cấp các dịch vụ chuyên nghiệp và kỹ thuật miễn phí, chẳng hạn như hướng dẫn và đào tạo bằng video, và hướng dẫn và đào tạo tại chỗ nếu cần thiết;

5. Chúng tôi cung cấp thời gian bảo hành 12 tháng, và trong trường hợp có vấn đề về chất lượng trong thời gian bảo hành sản phẩm (không do yếu tố con người gây ra), chúng tôi đảm bảo cung cấp dịch vụ sửa chữa, bảo trì và thay thế miễn phí các bộ phận bị hỏng và lỗi;
