Cấu hình xây dựng Kháng cháy lò ngang Tiêu chuẩn EN1363-1

DX8364 Thử nghiệm khả năng chịu lửa của cấu kiện xây dựng Lò nung đứng và Lò nung ngang (EN13381-8)

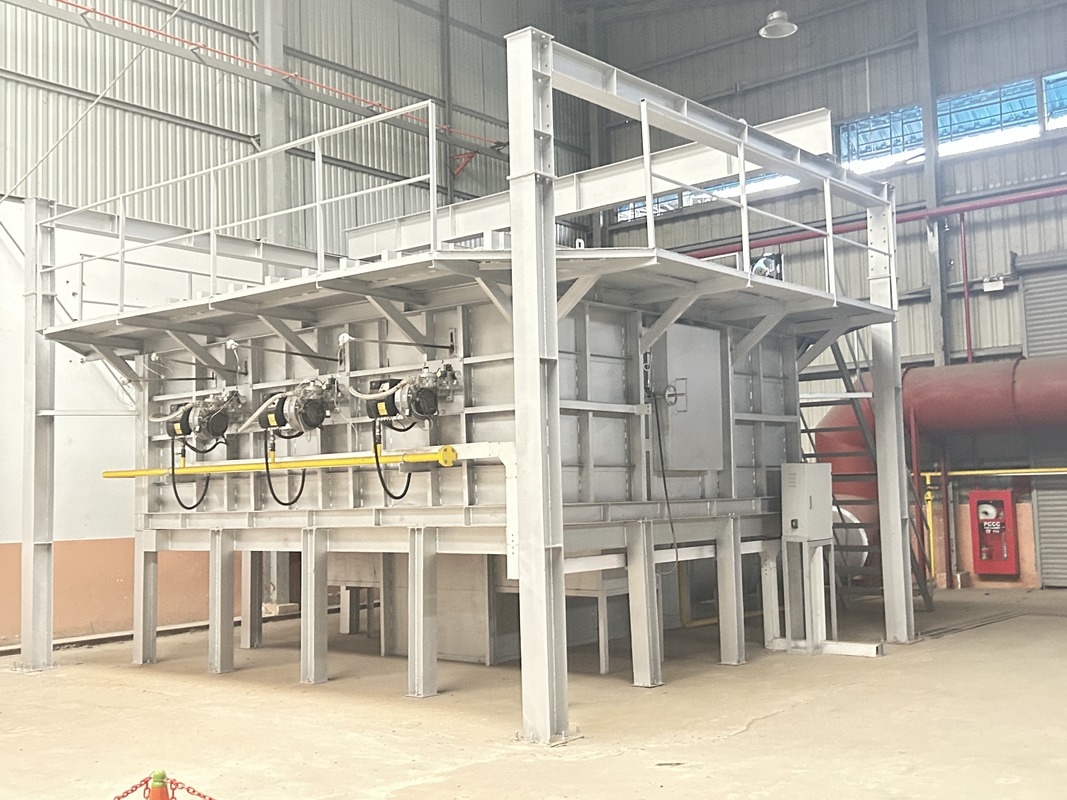

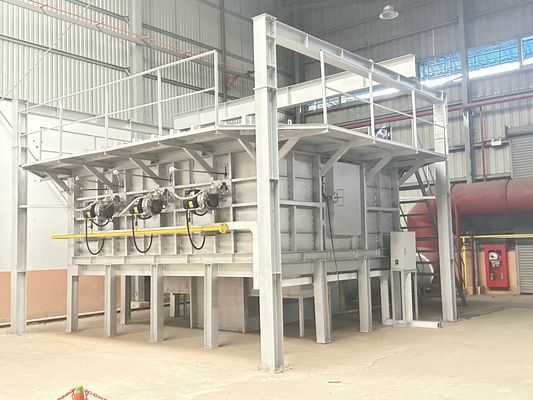

Lò nung ngang:

Phạm vi thử nghiệm:

1. Tường chịu lực bằng bê tông cốt thép với diện tích cháy một mặt là 3000×3000 (mm), tường chịu lực bằng kết cấu thép có lớp bảo vệ (lớp phủ chống cháy), tường chịu lực bằng tấm thép nhẹ, tường chịu lực bằng gỗ dán, v.v., và xác định nhiệt độ của các điểm đã chọn với các mặt cắt khác nhau và chiều rộng khác nhau bên trong tường.

2. Thử nghiệm khả năng chịu lửa của các phụ kiện tái tạo không chịu lực. Thiết bị thử nghiệm thông minh để kiểm tra khả năng chịu lửa của tường không chịu lực

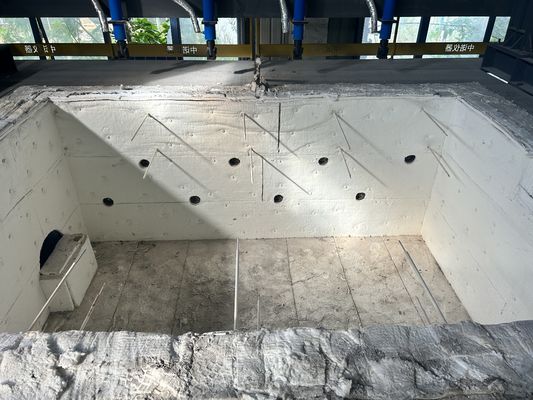

Kích thước lưới của lò nung là 4200×4800×1500 (mm), và diện tích cháy của mẫu thử là 4200×4800 (mm)

Phạm vi thử nghiệm: Nó có thể phát hiện hiệu suất chịu lửa của các mẫu kết cấu đối xứng và không đối xứng trong cùng điều kiện làm việc cùng một lúc, chẳng hạn như: cửa và cửa sổ chống cháy, kính, vật liệu bịt kín chống cháy, v.v., và cũng có thể tiến hành thử nghiệm khả năng chịu lửa trên các vách ngăn chống cháy lớn và các cấu kiện vách ngăn chống cháy như tường lửa siêu lớn, vách ngăn kính chống cháy và cửa cuốn chống cháy, với hiệu quả cao và có thể thử nghiệm một số mẫu khác nhau hoặc tương tự cùng một lúc.

3. Thiết bị thử nghiệm thông minh để kiểm tra khả năng chịu lửa của cột chịu lực,

Kích thước lưới của lò nung là 3000×3000×4700 (mm), và chiều cao cháy của mẫu thử là 3000~4600mm (tổng chiều cao của cột là 3600~5200mm). Kích thước mặt cắt ngang tối đa của mẫu thử là 800 mm× 800 mm hoặc Φ800 mm.

Tổng tải trọng dọc trục là 15000kN và tải trọng lệch tâm trên và dưới là 1000kN mỗi tải.

Phạm vi ứng dụng:

Nó phù hợp với các cấu kiện chịu lực và không chịu lực như tường, dầm, cột, sàn, trần và mái, và các kết cấu, phụ kiện hoặc kết cấu khác có thể được sử dụng làm tài liệu tham khảo. Máy thử nghiệm này phù hợp với thử nghiệm của tất cả các cấu kiện theo tiêu chuẩn GB/T9978.1~9 và ISO834-1~9.

Tuân thủ các tiêu chuẩn:

ISO834-1:1999 "Thử nghiệm khả năng chịu lửa của cấu kiện xây dựng Phần I: Yêu cầu chung"

Các thông số chính:

Phòng thí nghiệm: 4.5M(dài)x4.5M(rộng)x3.5M(cao), việc sử dụng vật liệu cách nhiệt nhiệt độ cao trong nhà.

Thiết bị tải: Tải cơ học được áp dụng để di chuyển cần cẩu trên cao trong tòa nhà. Có thể mô phỏng tải trọng đồng nhất, trung tâm, then chốt hoặc lệch tâm.

Khung đỡ: được kết nối với một giá đỡ hình nêm trên khung bằng bốn con lăn.

Cặp nhiệt điện: bao gồm cặp nhiệt điện lò nung, cặp nhiệt điện mặt sau, cặp nhiệt điện di động, cặp nhiệt điện bên trong và cặp nhiệt điện nhiệt độ môi trường được phân bố ở các khu vực khác nhau.

Đầu dò đo áp suất lò nung: Đầu dò đo hình chữ T, độ chính xác đo ± 2Pa

Đầu dò đo khe hở mẫu thử: đường kính 6mm ± 0.1mm đường kính ±0.2mm đường kính

Hệ thống đốt: hệ thống phân phối khí (trong vòng 10 mét), súng phun lửa (không dưới 20) và van điều chỉnh

Nguồn khí đốt: propan có độ tinh khiết hơn 95%, khí hóa lỏng (do người dùng cung cấp)

Lưu lượng khí: 0~100L/phút Độ chính xác đo 2.5 cấp

Lưu lượng gió: 0~50m3/phút Độ chính xác đo≤±0.5m3/phút

Dung tích bình chứa khí: ≥50kg×6

Hệ thống điều khiển nhiệt độ lò nung: điểm lấy mẫu tối đa là 10 điểm

hệ thống thông gió và van điều tiết, v.v.

Phạm vi đo bức xạ nhiệt trên bề mặt cháy của mẫu thử: 0~10W/cm2

Việc kiểm soát nhiệt độ và áp suất trong lò nung được thực hiện bằng cách kết nối RS485 của máy tính với hệ thống điều khiển và điện áp đầu ra DC của các cảm biến thử nghiệm đốt như cặp nhiệt điện và cảm biến áp suất được chuyển đổi thành dạng kỹ thuật số, sau đó có thể được truyền đến hệ thống máy tính để hiển thị và lưu trữ.

Ghi chú:Thiết bị thử nghiệm khả năng chịu lửa của các cấu kiện xây dựng nên được thực hiện theo các sản phẩm cần được thử nghiệm bởi khách hàng, để tránh các chi phí không cần thiết. Ví dụ, Viện Nghiên cứu Phòng cháy chữa cháy Thiên Tân thuộc Bộ Công an có 5 dụng cụ thử nghiệm khả năng chịu lửa cho các cấu kiện xây dựng khác nhau, cụ thể là thiết bị thử nghiệm thông minh cho khả năng chịu lửa của tấm dầm chịu lực, thiết bị thử nghiệm thông minh cho khả năng chịu lửa của tường chịu lực, kích thước lưới của lò nung là 3000×3000×1500 (mm), diện tích cháy của mẫu thử là 3000×3000 (mm), và tổng khả năng tải là 2000kN
