ISO834-1 Thành phần xây dựng tiêu chuẩn Lò dọc và ngang cho các thử nghiệm lửa EN13381

Thử nghiệm Khả năng Chống cháy của Cấu kiện Xây dựng Lò Ngang và Lò Dọc DX8364 (EN13381-8)

Lò ngang:

Phạm vi ứng dụng: Sản phẩm phù hợp với các cấu kiện chịu tải và không chịu tải như tường, dầm, cột, sàn, trần và mái, cùng các cấu trúc, phụ kiện hoặc cấu trúc khác có thể được sử dụng làm tài liệu tham khảo. Máy thử nghiệm này phù hợp với thử nghiệm tất cả các cấu kiện theo tiêu chuẩn GB/T9978.1~9 và ISO834-1~9.

Tuân thủ tiêu chuẩn:

 ISO834-1:1999 "Thử nghiệm Khả năng Chống cháy Cấu kiện Xây dựng Phần I: Yêu cầu Chung"

Thông số chính:

Phòng thí nghiệm: 4.5M (chiều dài) x 4.5M (chiều rộng) x 3.5M (chiều cao), sử dụng vật liệu cách nhiệt nhiệt độ cao trong nhà.

Thiết bị tải: Sử dụng tải cơ khí để di chuyển cầu trục trong tòa nhà. Có thể mô phỏng tải đồng nhất, tập trung, xoay hoặc lệch tâm.

Khung đỡ: kết nối với giá đỡ hình nêm trên khung bằng bốn con lăn.

Đầu dò nhiệt độ: bao gồm đầu dò nhiệt độ lò, đầu dò nhiệt mặt sau, đầu dò nhiệt di động, đầu dò nhiệt bên trong và đầu dò nhiệt độ môi trường được bố trí ở các khu vực khác nhau.

Đầu dò đo áp suất lò: Đầu dò đo hình chữ T, độ chính xác đo ± 2Pa

Đầu dò đo khe hở mẫu: đường kính 6mm ± 0.1mm đường kính ±0.2mm đường kính

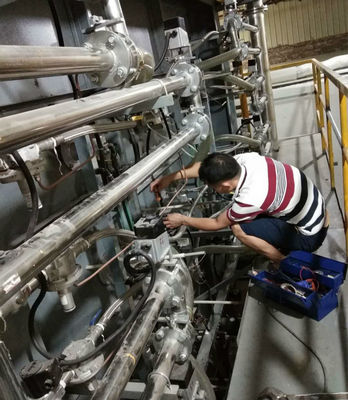

Hệ thống đốt: hệ thống phân phối khí (trong phạm vi 10 mét), bộ phận phun lửa (không dưới 20) và van điều chỉnh

Nguồn khí đốt: propan có độ tinh khiết trên 95%, khí hóa lỏng (do người dùng cung cấp)

Lưu lượng khí: 0~100L/phút Độ chính xác đo 2.5 cấp

Lưu lượng không khí: 0~50m3/phút Độ chính xác đo ≤±0.5m3/phút

Dung tích bình gas: ≥50kg×6

Hệ thống kiểm soát nhiệt độ lò: điểm lấy mẫu tối đa là 10 điểm

hệ thống thông gió và van điều tiết, v.v.

Phạm vi đo nhiệt bức xạ trên bề mặt phản lửa của mẫu: 0~10W/cm2

Lò dọc:

Phạm vi ứng dụng:

Sản phẩm phù hợp với các cấu kiện xây dựng ngang như tường, dầm, cột, sàn, trần để xác định đặc tính chống cháy của chúng dưới điều kiện cháy tiêu chuẩn.

Đáp ứng tiêu chuẩn:

ISO834-11999, ISO834-5:200, ISO834-6: :200 và các yêu cầu thử nghiệm khác.

Đặc điểm hiệu suất:

sử dụng thẻ thu thập dữ liệu đa bit có độ chính xác cao, thu thập dữ liệu về nhiệt độ, áp suất, lưu lượng và các khía cạnh khác, thông qua phân tích, xử lý và điều khiển bằng máy tính vi để tái tạo thông tin cháy theo thời gian thực, và thông qua phân tích bằng máy tính vi để xác định đặc tính cháy của nó, toàn bộ máy sử dụng các thiết bị đáng tin cậy, để đảm bảo hệ thống hoạt động đáng tin cậy, tốc độ cao, với công nghệ tiên tiến.

Thông số kỹ thuật:

1. Thành phần thiết bị: lò thử nghiệm chịu lửa, hệ thống đo lưu lượng khí, hệ thống đo nhiệt độ và hệ thống đo và điều khiển áp suất.

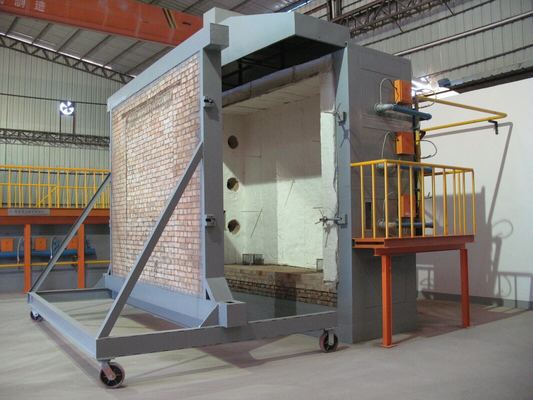

2. Lò thử nghiệm chịu lửa: Đây là lò thử nghiệm thẳng đứng có kích thước bên trong là 4.5m (chiều dài), × 3.5m (chiều sâu) × 1.25m (chiều cao).

3. Cấu trúc lò: áp dụng khung kết cấu thép, tường lò được xây bằng gạch chịu lửa ở giữa khung kết cấu thép, và mặt trong của tường lò được làm bằng vật liệu cách nhiệt chịu nhiệt độ cao, có mật độ lớn hơn 1000kgpm3. Mặt ngoài được bọc bằng thép màu, độ dày của vật liệu lót lò là 65mm, và nhiệt độ thử nghiệm trong lò lên tới 1250°C.

4. Hệ thống đo nhiệt độ:

1. Đầu dò nhiệt trong lò: Lò sử dụng đầu dò nhiệt cặp nhiệt điện K-type niken-crom-niken-crom với đường kính dây 2.0mm theo GB/T 16839.1, vỏ ngoài là ống bọc thép không gỉ chịu nhiệt, và phần giữa được lấp đầy bằng vật liệu chịu nhiệt, và chiều dài của đầu nhô ra khỏi ống bọc không dưới 25mm, tổng cộng 5 chiếc, và độ chính xác nhiệt độ là <± 15 °C.

2. Đo nhiệt độ bề mặt phản lửa: sử dụng cặp nhiệt điện có đường kính 0.5MM, hàn trên tấm đồng tròn dày 0.2MM và đường kính 12MM

Trên tấm đồng tròn, cặp nhiệt điện niken-crom-niken-silicon lớn theo GB/T16839.1 phải được phủ một miếng đệm cách điện dài 30MM, rộng và dày 2.0MM. Tổng cộng 20

3. Đo nhiệt độ trung bình: 8 cặp nhiệt điện, phù hợp với GB/T7633-2008 và GB/T17428-2009

4. Đo nhiệt độ tối đa: Cặp nhiệt điện là phép đo 20 cửa đôi có nẹp có thể che phủ chiều rộng cửa tối đa 1200mm.
