Thông tin chi tiết sản phẩm:
|
| warranty: | 5Year | customized support: | OEM, ODM, OBM, Software reengineering |
|---|---|---|---|
| place of origin: | Guangdong, China | brand name: | DAXIAN |
| power: | 45KW | Logo/graphic design: | Laser Engraving |
| Accuracy: | 0.5 | Voltage: | 380V, 380v |
| Type: | Polymeric Insulators Testing machine | Protection Class: | IP57 |
| Product name: | 5000h Insulator Multiple stress test device | Keyword: | Multiple stress test setup |
| Application: | It is mainly used for the multi - stress testing of insulators. | Core Components: | Stainless steel plate parts, light sources and computers |
| Dimension(L*W*H): | L310*W28.8*H315CM | Weight: | 2T |
| Warranty: | 2 Year | Delivery time: | 30 work days |
| Làm nổi bật: | Máy thử nghiệm đa căng thẳng của chất cách nhiệt,Máy thử nghiệm đa căng thẳng của chất cách nhiệt,IEC 62730-2024 |
||
|
Tên sản phẩm:
|
Thông số kỹ thuật cho Thiết lập thử nghiệm đa ứng suất 5000 giờ theo IEC 62730:2024
|
|
IEC 62730:2024
|
Trong tài liệu này, các yêu cầu kỹ thuật của băng ghế thử nghiệm đa ứng suất 5000h được đưa ra theo IEC 62730:2024.
|
|
Quy trình kiểm tra
|

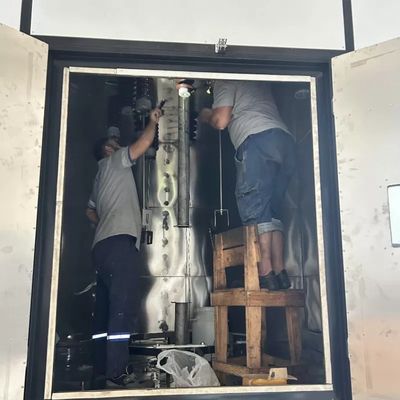

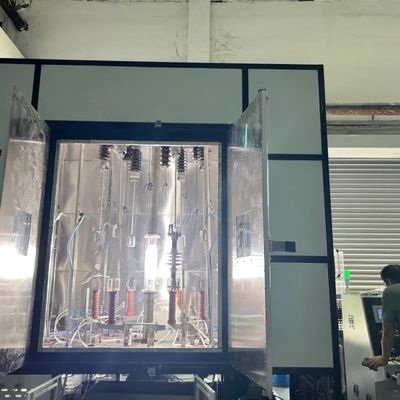

Việc kiểm tra phải được thực hiện trong một buồng chống ăn mòn, kín hơi ẩm, thể tích không được vượt quá 20 m3.
|
|
Điều kiện kiểm tra
|
Chu kỳ ứng suất được áp dụng cho vật liệu cách điện và lặp lại trong khoảng thời gian 5.000 giờ được hiển thị trong Hình 3. Chu kỳ được thiết kế
sao cho các mẫu thử nghiệm cũng phải chịu tác động của sự thay đổi nhiệt độ và sự ngưng tụ. |
|
Điện áp
|
Điện áp thử nghiệm tần số nguồn tính bằng kilovolt được điều chỉnh theo khoảng cách rò thực tế của
các mẫu thử nghiệm. nó được xác định bằng cách chia khoảng cách rò trong milimet cho 34,6 (bằng khoảng cách rò cụ thể là 20 mm/kV, được tính là giá trị pha-pha). |
|
Mô phỏng năng lượng mặt trời
|
Bức xạ mặt trời mô phỏng được cung cấp bởi đèn hồ quang xenon với công suất danh định là 6500 W và được trang bị 2 bộ lọc thủy tinh borosilicate
(xem ví dụ trong Hình 5). Khoảng cách giữa đèn xenon và mẫu thử nghiệm là khoảng 480 mm. Một đèn và bộ lọc mới phải được sử dụng khi bắt đầu mỗi lần kiểm tra. Các bộ lọc và, nếu cần thiết, đèn phải được thay thế trong quá trình kiểm tra theo khuyến nghị của nhà sản xuất đèn. |
|
Mưa nhân tạo
|
Mưa nhân tạo phải được cung cấp bởi các vòi phun được gắn phía trên các mẫu thử nghiệm và bên ngoài chu vi của chúng (xem Hình 4).
tốc độ kết tủa trung bình phải phù hợp với IEC 60060-1. Nước có điện trở suất tối thiểu là 85 nm phải được sử dụng. Mỗi của các mẫu thử nghiệm được phun riêng lẻ. |
|
Nhiệt khô
|
Buồng được làm nóng đến 50 °C ± 2 °C; thời gian để nhiệt độ tăng là tối đa 15 phút.
LƯU Ý nên làm nóng và cách nhiệt các bức tường của buồng. |
|
Độ ẩm
|
Độ ẩm tương đối danh định: RH = 95 % ± 3 % ở 50 °C.
|
|
Ô nhiễm
|
Sự ô nhiễm được mô phỏng bằng sương muối (độ mặn: 7 kg/m3 ± 5 %) được phun bằng vòi phun của loại IEC 60507. Các vòi phun sương được gắn gần đáy buồng và phun lên trên về phía mái của buồng. Sương mù nên lấp đầy buồng và không được phun trực tiếp lên mẫu thử nghiệm. Nước muối được chuẩn bị từ NaCI hòa tan trong nước máy phải được cung cấp cho các vòi phun. Cường độ và tính đồng nhất của sương mù phải được duy trì trong khu vực tiếp xúc của mẫu vật. |
|
Hiệu chuẩn sương muối
|
Việc hiệu chuẩn sẽ được thực hiện trước khi bắt đầu thử nghiệm.
Ít nhất hai bình chứa thu gom sạch với diện tích thu gom là 8.000 mm2 ± 2.000 mm2 và chiều cao tối đa là 100 mm mỗi bình được đặt gần vị trí của các đầu của vật thể thử nghiệm nhất có thể. Các bình chứa được đặt theo cách mà chúng không được che chắn bởi các mẫu thử nghiệm và để tránh nhỏ giọt từ các bộ phận cấu trúc của buồng hoặc một nguồn khác. Chúng phải thu thập từ 1,5 ml đến 2,0 ml lượng mưa mỗi giờ (được điều chỉnh thành diện tích thu gom 8000 mm2) trung bình trong khoảng thời gian tối thiểu là 16 giờ. |
|
Hệ thống ghi âm
|
1- Tất cả các thông số thử nghiệm sẽ được ghi lại trong thời gian thử nghiệm 5000 giờ. Tất cả các bản ghi sẽ được chuẩn bị theo cách có thể
được in. 2- Ngôn ngữ của chương trình sẽ là tiếng Anh 3- Mật khẩu chương trình sẽ được cung cấp 4- Sẽ có một cơ sở hạ tầng máy tính sẽ lưu trữ ít nhất 5 dữ liệu thử nghiệm. 5- Bộ xử lý sẽ là i9, hệ điều hành Windows 32gb RAM sẽ được sử dụng |
|
Điều kiện chung
|
1- Sẽ có đào tạo về bảo trì và sử dụng thiết bị
2- Sau khi hoàn tất việc lắp đặt, thiết bị sẽ hoạt động mà không gặp bất kỳ sự cố nào trong 1 tháng (4 tuần) để chấp nhận. 3- Sơ đồ điện và sơ đồ hệ thống kết nối đường ống nước sẽ được cung cấp 4- Sổ tay bảo trì sẽ được cung cấp 5- Sổ tay hướng dẫn sử dụng sẽ được cung cấp 6- Các bộ phận tiếp xúc với sương muối và mưa sẽ là thép không gỉ 7- Các linh kiện điện sẽ phù hợp với cơ sở hạ tầng 380V 8- Điều kiện bảo hành sẽ được chỉ định 9- Phụ tùng sẽ được cung cấp trong 10 năm 10- Danh sách vật tư tiêu hao sẽ được cung cấp |
