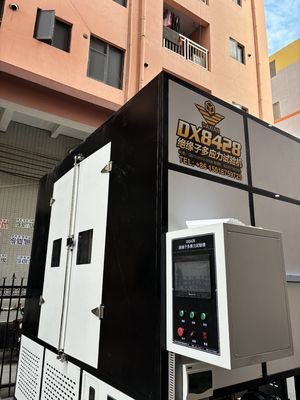

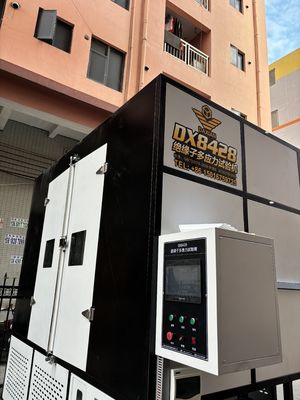

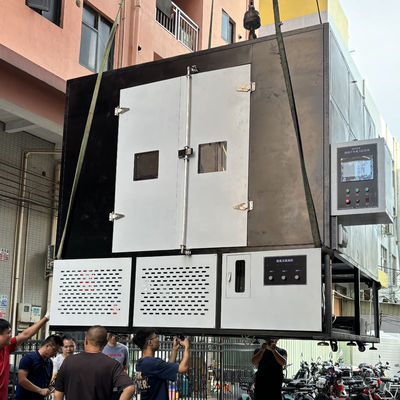

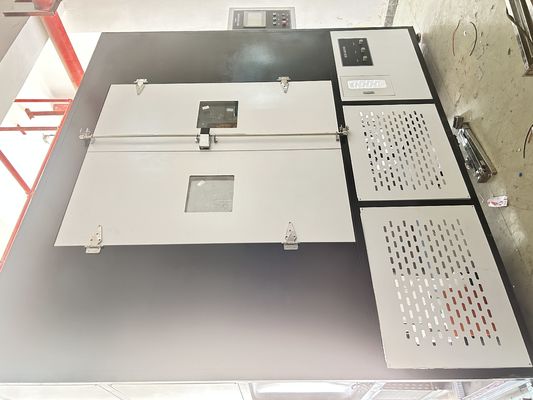

Tên sản phẩm:
Các thông số kỹ thuật cho thiết lập thử nghiệm căng thẳng nhiều lần 5000 giờ theo IEC 62730:2024.
Phạm vi áp dụng:
Thiết bị chủ yếu được sử dụng để mô phỏng
thử nghiệm hiệu suất toàn diện của các chất cách điện trong điều kiện làm việc phức tạp và đánh giá độ bền và độ tin cậy của chúng bằng cách áp dụng các hiệu ứng nối nhiều căng thẳng như tải cơ khí,điện áp cao, thay đổi nhiệt độ và độ ẩm, và ăn mòn hóa học.
1. Điện trường: thử nghiệm flashover chống lão hóa, chống ô nhiễm của các chất cô lập cho đường truyền điện áp cao và thiết bị trạm phụ.
2.Đường sắt vận chuyển: Đánh giá hiệu suất của các thành phần cách nhiệt của dây chuyền đường sắt điện trong môi trường rung động, cung và ẩm.
3Kịch bản năng lượng mới: Kiểm tra độ tin cậy lâu dài của thiết bị cách nhiệt ngoài trời năng lượng mặt trời / gió dưới tia UV, muối
chu kỳ nhiệt phun và ẩm.
4Môi trường công nghiệp: Kiểm tra khả năng chống ăn mòn hóa học và khả năng chống áp suất thấp của vật liệu cách điện trong các nhà máy hóa học và các cơ sở ven biển.
Các loại thử nghiệm bao gồm ghép nối cơ khí-điện (chẳng hạn như rung động + xả một phần),tổng hợp điện môi trường (chẳng hạn như phun muối + biến dạng trường điện) và lão hóa tăng tốc đa yếu tố (sốc nhiệt độ + ăn mòn hóa học), phù hợp với các tiêu chuẩn IEC và GB và cung cấp hỗ trợ dữ liệu cho cải tiến R & D, kiểm tra chất lượng và chiến lược vận hành và bảo trì.
Phương pháp thử nghiệm:
1- Lớp phủ bên trong buồng thử nghiệm sẽ được làm bằng thép không gỉ chống ăn mòn (306 hoặc 315).
2- Vật liệu chống ăn mòn sẽ được làm bằng một mảnh càng nhiều càng tốt trên mỗi bức tường mà sẽ không được gắn.
3- Kích thước nội thất cabin sẽ là 2,7x3.0x2.4m (Tổng khối lượng 18,63m3)
4- Sẽ có một cửa sổ được trang bị kính chống bức xạ trên cửa.
5- Khoảng cách giữa các mẫu thử và đèn xenon là 1m
6- Độ dày tường sẽ là tối thiểu 10cm và bên trong sẽ được phủ bằng vật liệu cách nhiệt
Phù hợp với các tiêu chuẩn:
Trong tài liệu này, các yêu cầu kỹ thuật của băng kiểm tra nhiều căng thẳng 5000h được đưa ra theo IEC 62730:2024.
Điều kiện thử nghiệm:
1Chu kỳ căng thẳng áp dụng cho các bộ cách điện và lặp lại trong khoảng thời gian 5 000 giờ được hiển thị trong hình 3.Chu kỳ được thiết kế để các mẫu thử cũng phải chịu tác động của biến đổi nhiệt độ và ngưng tụ..
2Các mẫu thử được sắp xếp theo chiều dọc trong buồng như hình 4.
phải có khoảng cách ít nhất 400 mm giữa các cạnh liền kề của nhà chứa mẫu thử và giữa các mẫu thử và mái nhà, tường và sàn nhà.
3Các mẫu thử nghiệm phải được làm sạch bằng nước phi ion trước khi bắt đầu thử nghiệm. Có thể thử nghiệm cùng một lúc tối đa ba cặp mẫu thử nghiệm với khoảng cách lướt tương đương.
4Các thời gian gián đoạn hàng tuần của thử nghiệm với mục đích kiểm tra, mỗi lần không quá 1 giờ được cho phép.Có thể làm 5 lần gián đoạn dài hơn mỗi lần lên đến 60h. Một thời gian thử nghiệm bổ sung gấp ba lần thời gian gián đoạn phải được thêm vào. Báo cáo thử nghiệm cuối cùng phải bao gồm tất cả các chi tiết về gián đoạn.
Mưa nhân tạo:
Mưa nhân tạo phải được cung cấp bởi vòi phun được gắn trên các mẫu thử và bên ngoài chu vi của chúng (xem hình 4).
Tỷ lệ mưa trung bình phải phù hợp với IEC 60060-1.
của các mẫu thử được phun riêng lẻ.
Hệ thống điều khiển bể dung dịch muối:
Capacity 1 tấn, 304 thép không gỉ.
2- Hai lớp và cách nhiệt với nắp mở và hỗn hợp cánh tay.
3- Sưởi ấm bằng một yếu tố kháng cự, với một hệ thống thêm muối bằng vít.
4Bao gồm khung phanh khóa và hệ thống giải phóng tràn.
5Hệ thống điều khiển bể rửa nước:
6Các thông số kỹ thuật tương tự như bể dung dịch muối, với thiết kế thép không gỉ 304 1 tấn và khả năng sưởi ấm.
Định chuẩn sương mù:
Việc hiệu chuẩn sẽ được thực hiện trước khi bắt đầu thử nghiệm.
At least two clean collecting receptacles with a collecting area of 8 000 mm2 ± 2 000 mm2 and a maximum height of 100 mm each are placed as close as practical to the position of the ends of the test objectCác thùng chứa được đặt theo cách mà chúng không bị che chắn bởi các mẫu thử và để tránh nhỏ giọt từ các yếu tố cấu trúc của buồng hoặc một nguồn khác.
Chúng nên thu thập từ 1,5 ml đến 2,0 ml lượng mưa mỗi giờ (được điều chỉnh thành 8000 mm2 diện tích thu thập) trung bình trong một khoảng thời gian tối thiểu 16 giờ.
LƯU Ý Tỷ lệ dòng chảy cần thiết để đạt được lượng mưa như vậy (thường là khoảng 0,3 l/m3h dựa trên một buồng không lớn hơn 15 m3) nên được ghi nhận.(Tỷ lệ lưu lượng nước được xác định bằng lít mỗi giờ và mỗi meller khối lượng của buồng thử nghiệm)
Sau đó trong quá trình thử nghiệm, tốc độ dòng chảy nên được kiểm tra ít nhất mỗi 100 giờ và nên ở trong phạm vi ± 25% của giá trị ban đầu.
không được phép tái lưu thông nước.
Điều kiện chung:
1- Sẽ được đào tạo về bảo trì và sử dụng thiết bị
2- Sau khi cài đặt hoàn thành, thiết bị sẽ hoạt động mà không có bất kỳ vấn đề trong 1 tháng (4 tuần) để chấp nhận.
3- Biểu đồ điện và hệ thống kết nối ống nước sẽ được cung cấp
4- Hướng dẫn bảo trì sẽ được cung cấp
5- Hướng dẫn sử dụng sẽ được cung cấp
6- Các bộ phận tiếp xúc với sương mù và mưa sẽ không gỉ
7- Các thành phần điện sẽ phù hợp với cơ sở hạ tầng 380V
8- Điều kiện bảo hành sẽ được xác định
9- Các bộ phận thay thế sẽ được cung cấp trong 10 năm
10- Danh sách vật liệu tiêu thụ sẽ được cung cấp
Ưu điểm chính của chất cách nhiệt:
1Hiệu suất cách nhiệt tuyệt vời
Các bộ cách điện có thể cô lập hiệu quả điện áp cao bằng cách tăng khoảng cách lướt, ngăn chặn rò rỉ điện và xoay vòng cung, và đảm bảo hoạt động an toàn của hệ thống điện.Các chất cô lập tổng hợp được làm bằng vật liệu như cao su silicone, có khả năng chống lại sự ô nhiễm tuyệt vời và có thể duy trì sự ổn định trong môi trường bị ô nhiễm nặng.2Độ bền cơ học cao và độ bền caoCác chất cô lập hiện đại, chẳng hạn như các chất cô lập tổng hợp nhựa epoxy thế hệ thứ tư, có độ tin cậy cơ học cao hơn và có thể chịu được tải cơ học cực đoan (như rung gió,và thay đổi nhiệt độ, giảm sự cố do sự phân hủy vật liệu.
Xu hướng phát triển trong tương lai của chất cách điện: 1Đổi mới vật liệu và nâng cao hiệu suấtCác thế hệ thứ tư cứng Composite cách điện: sử dụng các vật liệu dựa trên nhựa epoxy, nó giải quyết các vấn đề của giao diện niêm phong thất bại và tự nổ của ba thế hệ trước đó sản phẩm,Nó đã bước vào giai đoạn sản xuất trước thương mại 710.Bằng cách thêm các hạt nano để tăng cường khả năng chống lão hóa và chống tia cực tím của vật liệu, chúng có thể thích nghi với nhu cầu mới như âm thanh cao tần số trong lưới thông minh.2- Mở rộng các lĩnh vực ứng dụngĐiện áp cao và truyền điện áp cực cao: Với việc nâng cấp mạng lưới điện toàn cầu, nhu cầu về chất cách điện với mức điện áp từ 750kV trở lên đã tăng vọt.đặc biệt là trong các dự án truyền tải ở các khu vực cực đoan như sa mạc và vùng lạnh caoNăng lượng mới và giao thông đường sắt: Nhu cầu về chất cách nhiệt nhẹ và đáng tin cậy cao trong năng lượng gió, nhà máy điện quang điện và mạng lưới đường sắt cao tốc đang thúc đẩy tăng trưởng thị trường.
