Thông số kỹ thuật:
1.
Thành phần thiết bị: Lò thử nghiệm chống cháy ngang, bộ phận điều khiển đốt cháy, bộ phận khí và hệ thống giảm áp, hệ thống giải phóng áp suất và đo lường, hệ thống thải khói, giá đỡ mẫu thử, hệ thống dòng khí, hệ thống đo nhiệt độ (hệ thống thu thập dữ liệu nhiệt độ lò, hệ thống thu thập nhiệt độ bộ phận thử nghiệm), hệ thống van xả, và phần mềm thử nghiệm chuyên dụng.Sử dụng mô-đun thu thập dữ liệu có độ chính xác cao 16 bit, các dữ liệu khác nhau như nhiệt độ, áp suất, lưu lượng, v.v. được thu thập từ nhiều kênh. Tái tạo thời gian thực thông tin thực trong quá trình đốt cháy được tạo ra thông qua phân tích, xử lý và điều khiển bằng máy tính vi, và kết quả được thu được trực tiếp thông qua phân tích và phán đoán bằng máy tính vi. Toàn bộ máy sử dụng các thành phần đáng tin cậy để đảm bảo hoạt động đáng tin cậy, tốc độ cao và sự tiến bộ của hệ thống.2.

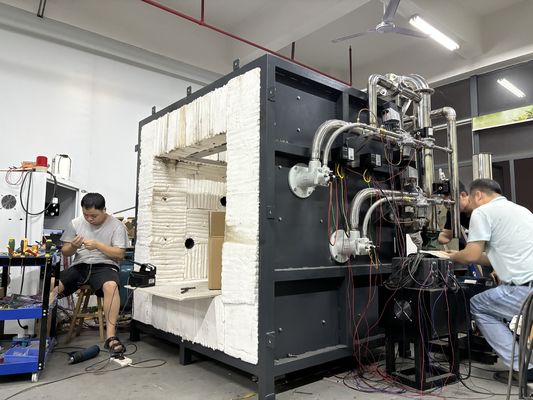

Cấu trúc lò: có cấu trúc bốn lớp, với lớp bên trong ở 1300 ℃ và lớp bên ngoài ở nhiệt độ phòng. Từ ngoài vào trong, chúng là: lớp đầu tiên là vỏ thép không gỉ, và lớp thứ hai là khung kết cấu thép; Lớp thứ ba được xây bằng gạch chịu nhiệt cao để tạo thành chu vi; Lớp thứ tư là bông gốm chịu nhiệt cao có thể chịu được nhiệt độ lên tới 1700 ℃.3.Đầu đốt:
Sử dụng hai bộ đầu đốt áp suất cao với công suất 60-80kw, có điều khiển tỷ lệ không khí-nhiên liệu và điều khiển vòng kín được hình thành bởi phản hồi nhiệt độ bên trong lò. Van khí và van gió có thể được điều chỉnh tự động để đạt được hiệu quả đốt cháy phù hợp. Để đảm bảo an toàn, việc lựa chọn đầu đốt và các thành phần đều từ các thương hiệu nổi tiếng.4.Hệ thống đo nhiệt độ:
Cặp nhiệt điện lò:
Lò sử dụng dây có đường kính 2.0mm đáp ứng yêu cầu 5.5.1.1 trong GB/T9978.1 và GB/T 16839.1 Bốn cặp nhiệt điện K-type niken-crom-niken-silicon, có ống bọc thép không gỉ chịu nhiệt ở vỏ ngoài, vật liệu chịu nhiệt được lấp đầy ở giữa, và ống bọc thép không gỉ làm bằng ống ngọc bích cứng, có chiều dài không dưới 25mm kéo dài từ đầu nóng của ống bọc, và chịu nhiệt độ 1250 ℃ trở lên.Đo nhiệt độ bề mặt cháy ngược:
Có các cặp nhiệt điện ở mặt sau của mẫu, trong đó là cặp nhiệt điện tấm đồng (hàn với cặp nhiệt điện đường kính dây 0.5mm ở mặt dày) Trên tấm đồng tròn có đường kính 12mm và đường kính 0.2mm, nó đáp ứng yêu cầu của cặp nhiệt điện K-type niken-crom-niken-silicon được quy định trong tiêu chuẩn GB/T 16839.1, Mỗi tấm đồng được trang bị một miếng đệm cách nhiệt 30 * 30 * 2 (± 0.5) mm với mật độ 900kg/m3 ± 100 kg/m3. Hệ số nhiệt là 0.117-0.143W/(m.k), đáp ứng yêu cầu của 5.5.1.2 trong GB/T9978.1. Ngoài ra, đường kính ngoài của 4 vị trí khác là 1mm. Cặp nhiệt điện K-type có độ chính xác cao, có thể được chôn ở mặt sau của mẫu để kiểm tra hiệu quả cách nhiệt;Nhiệt độ đo di động:
đáp ứng yêu cầu của GB/T9978.1-2008; Sử dụng một thiết bị đo hồng ngoại cầm tay để đo nhiệt độ bề mặt của từng điểm trên bề mặt cháy ngược. Thu thập nhiệt độ lò: Cặp nhiệt điện bọc thép K-type được chọn. Chịu nhiệt độ cao; Hệ thống thu thập dữ liệu nhiệt độ lò có chức năng lưu trữ đường cong thời gian thực và đường cong lịch sử, cũng như chức năng cảnh báo hở mạch và ngắn mạch của cặp nhiệt điện. Đo nhiệt độ môi trường: Thiết bị được trang bị cặp nhiệt điện bọc thép không gỉ có đường kính ngoài để kiểm tra. Xác minh nhiệt độ môi trường và tuân thủ cặp nhiệt điện K-type niken-crom-niken-silicon được quy định trong GB/T 16839.1.5. Hệ thống đo áp suất:
Đo áp suất lò: dải đo 0-100Pa; Chúng tôi sử dụng đồng hồ đo chênh lệch áp suất nhập khẩu từ Pháp, là đầu dò đo hình chữ T với độ chính xác đo ± 0.5Pa. Được trang bị chức năng bảo vệ quá áp, khi áp suất lò vượt quá 100Pa, thực hiện bảo vệ quá áp chương trình, ngừng cung cấp khí và kết thúc thử nghiệm; Tuân thủ tiêu chuẩn GB/T9978.1-2008; Áp suất bên trong lò được ghi lại mỗi 1 phút, và độ chính xác của thiết bị ghi là 1 giây. Tốc độ thu thập dữ liệu là 3 lần mỗi giây. Kiểm soát áp suất lò và thu thập dữ liệu, đảm bảo kiểm soát áp suất lò theo thời gian thực theo yêu cầu của các tiêu chuẩn khác nhau trong Chương 2 và mạch điều khiển hệ thống hút khói.Đầu dò đo hình chữ T:
Sử dụng ống thép không gỉ chịu nhiệt độ cao, đi qua thành lò từ bên trong lò ra bên ngoài lò, và áp suất bên trong và bên ngoài lò được duy trì ở cùng một mức. Cảm biến áp suất: Cảm biến áp suất Kaimao của Pháp có độ chính xác cao. 6. Hệ thống giảm áp:
6.1 Có các lỗ thoát khói được lắp đặt ở mặt sau của thành lò, nối với ống thoát khói, để kiểm soát áp suất bên trong lò bằng cách xả khói bên trong lò. Việc cung cấp khí và xả khí bên trong lò được điều khiển bởi một quạt mạnh và bộ biến tần, và lưu lượng khí được điều khiển tự động bằng chương trình máy tính để đáp ứng yêu cầu đốt cháy, áp suất và thoát khói; 6.2 Đường ống giảm áp: Có khả năng chịu nhiệt độ lên tới 1300 ℃. Sử dụng ống hàn có độ dày thành 5mm bên ngoài lò; 6.3 Kiểm soát áp suất lò và thu thập dữ liệu, áp suất lò có thể đảm bảo kiểm soát thời gian thực bằng cách hình thành một vòng lặp điều khiển với hệ thống thoát khói theo yêu cầu của các tiêu chuẩn trên.Mô tả sản phẩmĐóng gói & Giao hàng
