Tên sản phẩm:

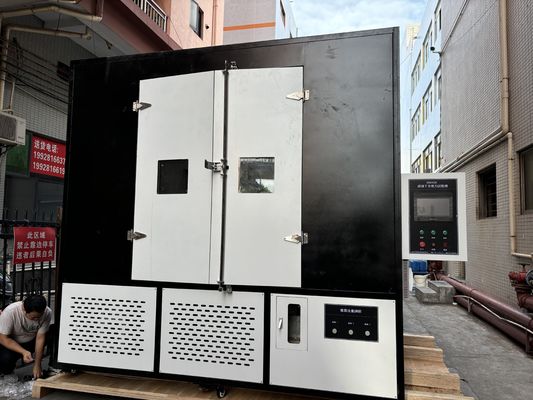

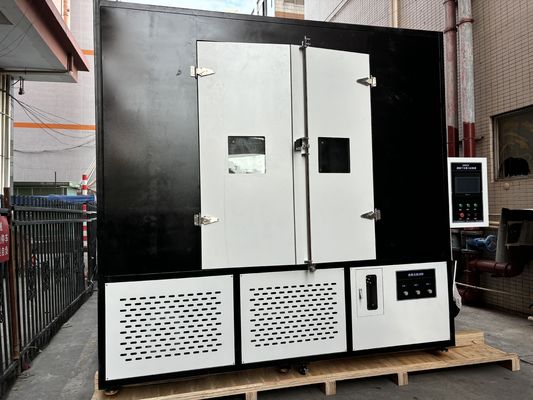

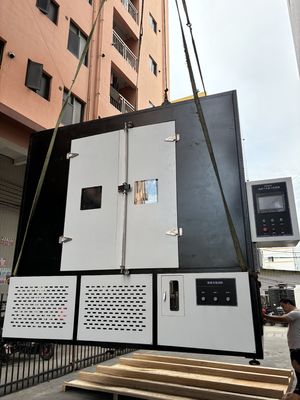

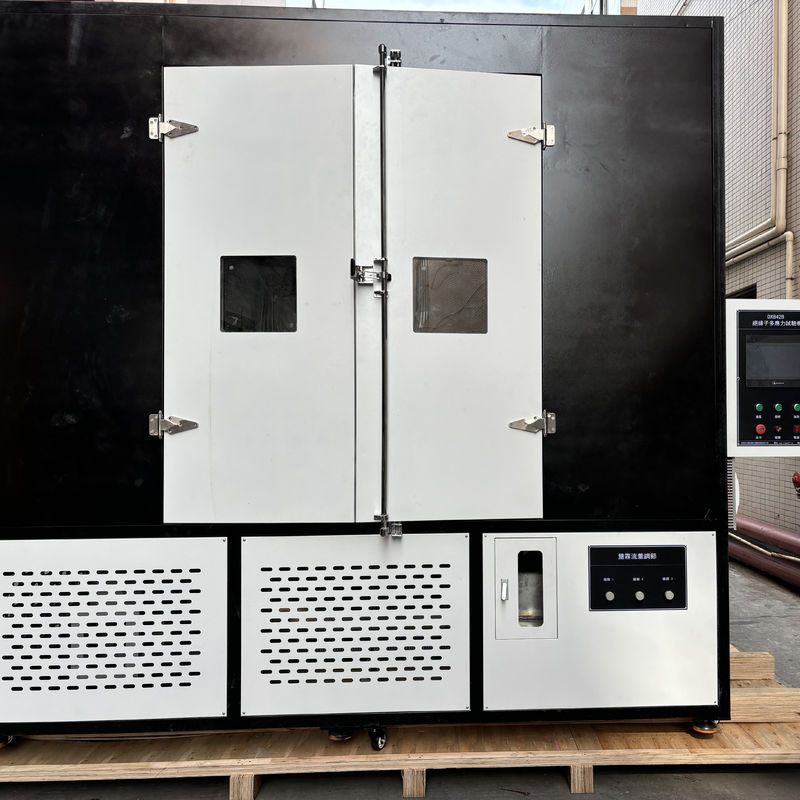

Thông số kỹ thuật cho Bộ kiểm tra đa áp lực 5000 giờ theo IEC 62730:2024.
Điều kiện kiểm tra:
Chu kỳ các tác động tác động lên các bộ cách điện và lặp lại trong khoảng thời gian 5000 giờ được thể hiện trong Hình 3. Chu kỳ được thiết kế
sao cho các mẫu thử cũng chịu tác động của sự thay đổi nhiệt độ và ngưng tụ.
Mưa nhân tạo:
Mưa nhân tạo sẽ được cung cấp bởi các vòi phun gắn phía trên các mẫu thử và bên ngoài chu vi của chúng (xem Hình 4).
tốc độ lượng mưa trung bình phải tuân theo IEC 60060-1. Nước có điện trở suất tối thiểu 85 nm phải được sử dụng. Mỗi
mẫu thử được phun riêng.
Hiệu chuẩn sương muối:
Việc hiệu chuẩn sẽ được thực hiện trước khi bắt đầu kiểm tra.
Ít nhất hai thùng thu gom sạch sẽ có diện tích thu gom 8000 mm2 ± 2000 mm2 và chiều cao tối đa 100 mm mỗi thùng được đặt càng gần vị trí các đầu của vật thử càng tốt. Các thùng được định vị sao cho chúng không bị che khuất bởi các mẫu thử và tránh nhỏ giọt từ các bộ phận cấu tạo của buồng hoặc nguồn khác.
Chúng nên thu được từ 1,5 ml đến 2,0 ml lượng mưa mỗi giờ (đã điều chỉnh theo diện tích thu gom 8000 mm2) trung bình trong khoảng thời gian tối thiểu 16 giờ.
LƯU Ý Tốc độ dòng chảy cần thiết để thu được lượng mưa như vậy (thường khoảng 0,3 l/m3h dựa trên buồng không lớn hơn 15 m3) nên được ghi lại. (Tốc độ dòng chảy của nước được định nghĩa bằng lít mỗi giờ và mỗi mét khối thể tích buồng thử.)
Sau đó, trong quá trình kiểm tra, tốc độ dòng chảy phải được kiểm tra ít nhất sau mỗi 100 giờ và phải nằm trong khoảng ± 25% giá trị ban đầu.
không được phép tái tuần hoàn nước.
Điều kiện chung:
1- Sẽ được đào tạo về bảo trì và sử dụng thiết bị
2- Sau khi hoàn thành lắp đặt, thiết bị sẽ hoạt động không có vấn đề gì trong 1 tháng (4 tuần) để nghiệm thu.
3- Sơ đồ điện và sơ đồ hệ thống kết nối đường ống nước sẽ được cung cấp
4- Sổ tay bảo trì sẽ được cung cấp
5- Sổ tay người dùng sẽ được cung cấp
6- Các bộ phận tiếp xúc với sương muối và mưa sẽ bằng thép không gỉ
7- Các bộ phận điện sẽ phù hợp với cơ sở hạ tầng 380V
8- Các điều kiện bảo hành sẽ được quy định
9- Phụ tùng sẽ được cung cấp trong 10 năm
10- Danh sách vật tư tiêu hao sẽ được cung cấp
Ưu điểm cốt lõi của bộ cách điện:
1.Hiệu suất cách điện tốt
Các bộ cách điện có thể cách ly hiệu quả điện áp cao bằng cách tăng khoảng cách rò, ngăn ngừa rò rỉ dòng điện và phóng hồ quang, đồng thời đảm bảo hoạt động an toàn của hệ thống điện. Ví dụ, các bộ cách điện composite được làm từ các vật liệu như cao su silicone, có khả năng chống phóng hồ quang do ô nhiễm tốt và có thể duy trì sự ổn định trong môi trường ô nhiễm nặng.2.Độ bền cơ học và độ bền cao Các bộ cách điện hiện đại, chẳng hạn như bộ cách điện composite epoxy thế hệ thứ tư, có độ tin cậy cơ học cao hơn và có thể chịu được tải trọng cơ học khắc nghiệt (như rung gió, đóng băng) và thay đổi nhiệt độ, giảm thiểu sự cố do suy giảm vật liệu.
Xu hướng Phát triển Tương lai của Bộ cách điện: 1.Đổi mới Vật liệu và Nâng cấp Hiệu suất Bộ cách điện composite cứng thế hệ thứ tư: sử dụng vật liệu gốc epoxy, giải quyết các vấn đề về hỏng hóc niêm phong giao diện và tự phát nổ của các sản phẩm ba thế hệ trước, đồng thời có độ bền cơ học cao và khả năng chống phóng hồ quang do ô nhiễm. Nó đã bước vào giai đoạn sản xuất thử nghiệm thương mại 710. Vật liệu nanocomposite: Bằng cách thêm các hạt nano để tăng cường khả năng chống lão hóa và chống tia cực tím của vật liệu, chúng có thể thích ứng với các yêu cầu mới như sóng hài tần số cao trong lưới điện thông minh.2.Mở rộng lĩnh vực ứng dụng Truyền tải điện áp cao và siêu cao áp: Với việc nâng cấp lưới điện toàn cầu, nhu cầu về bộ cách điện có mức điện áp từ 750kV trở lên đã tăng vọt, đặc biệt là trong các dự án truyền tải ở các khu vực khắc nghiệt như sa mạc và vùng lạnh giá. Năng lượng mới và giao thông đường sắt: Nhu cầu về bộ cách điện nhẹ và có độ tin cậy cao trong điện gió, nhà máy điện mặt trời và mạng lưới tiếp xúc đường sắt cao tốc đang thúc đẩy sự tăng trưởng của thị trường.
