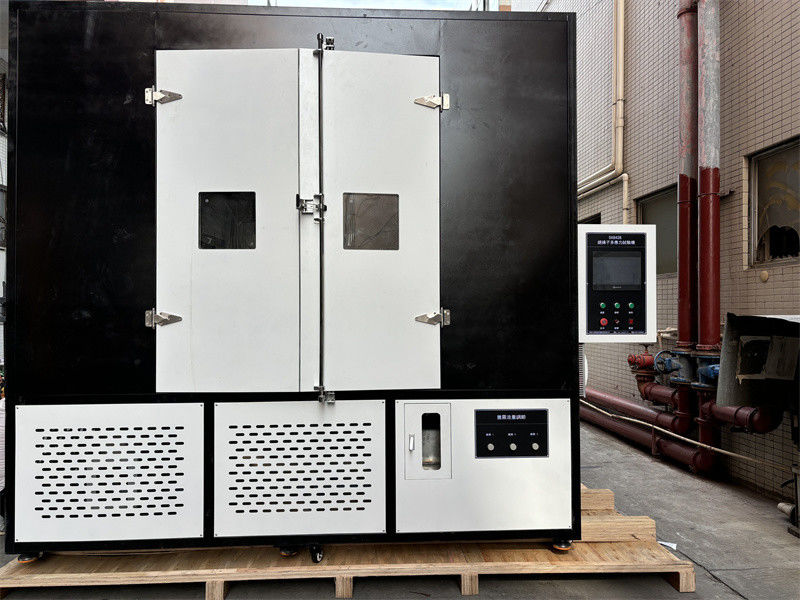

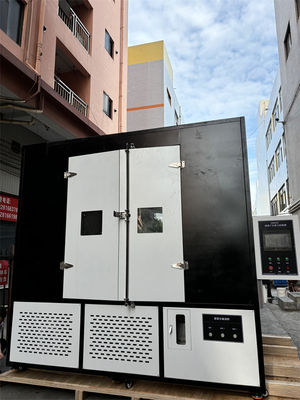

5000h Isolators Nhiệt độ ẩm Phòng chu kỳ IECIEC62217-2012

IEC62730-2024, IEC62217-2012 Máy kiểm tra căng thẳng đa dạng

1- Mẫu thử: Hai chất cách nhiệt thử nghiệm cùng thiết kế với khoảng cách trượt từ 500 mm đến 800 mm,

2Quy trình: Thực hiện thử nghiệm trong một buồng thử kín, ẩm ướt và chống ăn mòn, với thể tích không quá 20M3.

3- Các lỗ quan sát riêng biệt cho máy lau và bộ lọc tia cực tím di động để quan sát các thiết bị trong thí nghiệm.

4Điều kiện thử nghiệm: Như được hiển thị trong hình B2, các chu kỳ căng thẳng khác nhau được áp dụng cho chất cách điện, được lặp lại trong khoảng 5000 giờ.mẫu thử phải chịu thay đổi nhiệt độ và ngưng tụ.

5Như được hiển thị trong hình B3, thử nghiệm được lắp đặt theo chiều dọc ở giữa thử nghiệm, với khoảng cách tối thiểu 400 mm giữa các cạnh ô liền kề của mẫu thử và phía trên,cũng như giữa mẫu thử nghiệm và tường và mặt đất Trước khi thí nghiệm bắt đầu, mẫu thử nên được làm sạch bằng nước phi ion hóa,

7Có thể thử nghiệm cùng một lúc tối đa ba cặp mẫu với khoảng cách trượt tương tự.

8Năng lượng: Giá trị thu được bằng cách chia khoảng cách lướt của mẫu thử nghiệm (trong mm) cho 34,6 (tương đương với khoảng cách lướt 20mm/KV, được tính dựa trên điện áp pha đến pha)

9Đối với mạch điện, khi tải tích điện âm liên tục là 250mA (r.m.s), sự sụt giảm điện áp tối đa ở phía điện áp cao trong 1 giây không nên vượt quá 5%,và mức độ bảo vệ nên được điều chỉnh thành 1A (r.m.s)

10. Mô phỏng ánh sáng mặt trời: bức xạ mặt trời mô phỏng được cung cấp bởi một đèn xenon cung cấp điện hiệu 6500W và được trang bị hai bộ lọc thủy tinh borosilicate (xem ví dụ B.4),với khoảng cách khoảng 480mm giữa đèn xenon và mẫu thử

11Trong quá trình thử nghiệm, khi thay bộ lọc (và nếu đèn cũng cần thiết),nó nên được thực hiện theo khuyến nghị của nhà sản xuất đèn.

DX8428 Máy kiểm tra căng thẳng đa cách nhiệt.pdf
