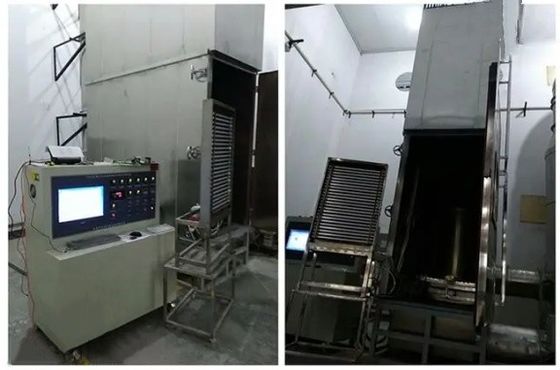

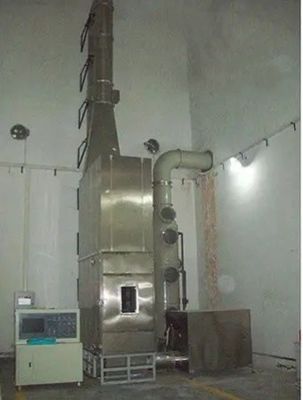

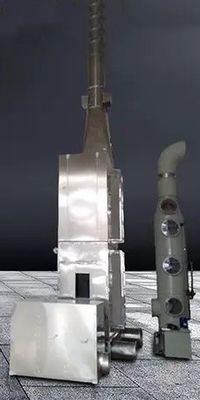

GB 1094.11-2007 Thiết bị thử nghiệm khả năng cháy của bộ biến áp loại khô

GB 1094.11-2007 Thiết bị thử nghiệm khả năng cháy của bộ biến áp loại khô

Tiêu chuẩn máy thử nghiệm:

GB 1094.11-2007.

Thiết bị thử nghiệm hiệu suất đốt của bộ biến áp loại khô

1Mục đích:
Được sử dụng để đo xét nghiệm hiệu suất đốt của các bộ biến áp loại khô theo GB 1094.11-2007 "Các bộ biến áp loại khô" cho các bộ biến áp loại khô lớp F1.

2Yêu cầu chức năng:
Chức năng đáp ứng các yêu cầu của thử nghiệm hiệu suất đốt biến áp loại khô cấp độ 28.3 F1 trong GB 1094.11-2007 "Các biến áp điện phần 11: Các biến áp loại khô"; Trước khi thử nghiệm,hiệu chuẩn phòng thử cháy, bao gồm tốc độ lưu lượng không khí, nhiệt độ trong phần đo và số lượng điều chỉnh của van điều chỉnh hoặc hệ thống xả; Trong thí nghiệm,giám sát thời gian thực các thông số khác nhau (bao gồm nhiệt độ, độ truyền, lưu lượng không khí, v.v.) trong suốt quá trình thử nghiệm,Đánh nặng khối lượng mẫu trước và sau thí nghiệm, và tính năng lượng, vv. Khám phá khí thải ăn mòn và có hại có thể phát hiện khí và nội dung của chúng như hydro clorua (HCL), hydro cianua (HCN),Hydrogen fluoride (HF), hydrogen bromide (HBr), sulfur dioxide (SO2), formaldehyde (HCHO), vv Các thành phần thiết bị được chọn đáp ứng các yêu cầu về kiểm tra hiệu suất đốt.Phần mềm kiểm tra backend có thể được làm thành một giao diện hiển thị và có thể thực hiện các chức năng như cài đặt quyền, giao tiếp, thiết lập tham số, hiệu chuẩn hệ thống, đường cong dữ liệu, xuất báo cáo, lưu dữ liệu, bắt đầu dừng và hỗ trợ hệ thống.bao gồm xử lý dữ liệu, báo cáo thí nghiệm, và tạo và in đường cong.

3, Yêu cầu ghi lại thử nghiệm
Yêu cầu ghi lại trong toàn bộ quá trình thử nghiệm
(1) Thời gian đốt rượu và thời gian sưởi ấm bằng điện;
(2) Mỗi giá trị nhiệt độ nên được ghi lại mỗi 1 phút hoặc ít hơn từ khi bắt đầu thí nghiệm (khi rượu được đốt cháy);
(3) Giá trị ghi nhận liên tục (%) của ánh sáng nhìn thấy được truyền trong phần đo,
(4) Tốc độ lưu lượng không khí (m3/s) trong phần đo đo mỗi 1 phút hoặc ít hơn; Và nó có thể vẽ các đường cong dữ liệu tương ứng, tham chiếu đến hình 1 (bao gồm đường cong thời gian nhiệt độ,đường cong thời gian truyền, đường cong thời gian lưu lượng không khí, vv);
(5) Toàn bộ quá trình đốt.

Phần mềm thử nghiệm hậu端 thực hiện tính toán tăng nhiệt độ, và kết quả tính toán có chức năng phán đoán.
1Yêu cầu lắp đặt: Thiết bị phải có một khu vực có thể sử dụng ít nhất 3,5m chiều dài, 3,5m chiều sâu và 9m chiều cao, với không gian bảo trì thích hợp được để lại xung quanh.

4Các thông số kỹ thuật
1) Phát hiện khí thải ăn mòn và có hại: phát hiện thành phần và hàm lượng halide và sulfide;
2) Nhiệt độ đầu vào: (20 ± 2) °C;
3) Tỷ lệ dòng chảy đầu vào: 0,210 × (1 ± 15%) m3/s; (756 m3 /H ;12600L/min)
4) Vào đầu thí nghiệm, nhiệt độ không khí bên trong buồng thử nghiệm, tại cửa vào và mẫu thử đều nằm trong khoảng 15 °C đến 30 °C;
5) Sức mạnh của bảng bức xạ: 24kW;
6) Nhiệt độ tấm bức xạ: (750 ± 5) °C;
7) Thời gian thử nghiệm: (0-120) phút (có thể điều chỉnh);
8) đo nhiệt độ: theo dõi thời gian thực của dữ liệu nhiệt độ và giá trị tăng nhiệt độ trong toàn bộ quy trình thí nghiệm, với độ chính xác thermocouple là ± 0,1 °C;
9) Độ truyền trong phần đo: (0-100)%;
10) Độ chính xác truyền trong phần đo: 3%;
11) Phạm vi cân của mẫu thử: (0-2000) kg;
12) Độ chính xác cân mẫu: ≤ ± 0,5%;

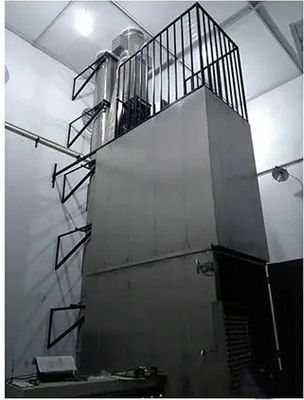

13) Phòng thử nghiệm được làm bằng tấm thép chống nhiệt với độ dày 1,5 mm ~ 2,0 mm, và được trang bị cửa sổ quan sát chống cháy.
