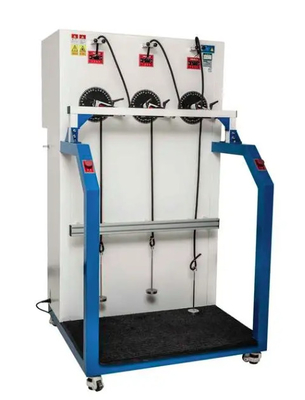

Sợi và cáp 2 Máy kiểm tra uốn cong 3 bánh để đo độ bền cơ học của cáp cách nhiệt PVC

DX8393 Thử nghiệm uốn cong dây và cáp hai ba bánhMáy

1Ứng dụng:

Chủ yếu phù hợp để đo độ bền cơ học của cáp cách nhiệt PVC hoặc dây cách nhiệt cao su và dây siêu linh hoạt với điện áp định số là 450/750V hoặc thấp hơn và có hai lõi hoặc nhiều hơn.Hiệu suất và cấu trúc của nó phải đáp ứng các tiêu chuẩn quốc gia của GB / T 5013.2-2008, GB/T 5013.8-2008 và GB/T 5023.2-2008. Cụ thể, thiết bị có đặc điểm thiết kế ngoại hình mới, hiệu suất và cấu trúc đáng tin cậy, vận hành thuận tiện, sử dụng hai lần một máy.và độ chính xác cao của dữ liệu thử nghiệm. Cung cấp các giao diện liên lạc phổ quát RS232, RS485 hoặc Ethernet để đầu ra và truy xuất dữ liệu thử nghiệm. IEC60227-2:2003

2Các thông số kỹ thuật chính:

1) Hai vòng

• Điện áp nguồn điện: AC 380 V ba pha bốn dây.
• Sức mạnh động cơ: 200 W.
• Di chuyển bằng xe hơi: ≥ 1 m.
• Tốc độ xe: 0,33 m/s (có thể điều chỉnh).
• Điện áp mẫu: 180V/450V (có thể điều chỉnh).
• Chiều dài mẫu: 5000 mm.
• Dòng điện mẫu: 0-35 A (có thể điều chỉnh).
• Bảng đếm: 15000 chuyến đi khứ hồi có thể được đặt trước.
• Chuỗi đường kính ròng: φ 60 φ 80 φ 120 φ 160 φ 200 (mỗi ròng có 2 rãnh phẳng).
• Trọng lượng của búa nặng: mỗi cái hai, 0,5 kg, 1,0 kg, 2,0 kg, 3,0 kg và 4,0 kg.

2) Ba bánh xe

• Điện áp nguồn điện: AC 380 V ba pha bốn dây.
• Sức mạnh động cơ: 200 W.
• Di chuyển bằng xe hơi: ≥ 1 m.
• Tốc độ xe: 0,1 m/s (có thể điều chỉnh).
• Điện áp mẫu: 180V/450V (có thể điều chỉnh).
• Chiều dài mẫu: 5000 mm.
• Dòng điện mẫu: 0-35A (có thể điều chỉnh).
• Trọng lượng của búa nặng: mỗi hai cho 21N, 28N, và 42N.
• Chuỗi đường kính: φ 40 φ 45 φ Hai cho mỗi 50.

3Kiểm tra:

1) Các loại mẫu thử nghiệm: hai lõi đơn pha, hai lõi ba pha, ba lõi ba pha, ba lõi bốn pha. Được trang bị nguồn điện tín hiệu DC 12V.

2) Phương pháp thử nghiệm: Không tải, một pha (hai lõi), ba pha (ba pha ba dây / ba pha bốn dây), cáp có hơn năm lõi,và cáp có ít hơn 18 lõi có thể được chọn bất cứ lúc nào.

3) Kiểm tra lỗi mẫu thử:

• Chỉ báo Ammeter: Các giai đoạn A, B và C được ngắt kết nối và tự động tắt.
• Chỉ báo hiện tại: A / B, A / C, B / C mạch ngắn và báo động chuông để tắt tự động.
• Chỉ báo hiện tại: A, B, C và báo động mạch ngắn và tắt tự động.
• Đối với các mẫu có năm lõi hoặc nhiều hơn, không áp dụng điện tải. Miễn là các lõi dây được kết nối theo chuỗi với V-V, nguồn tín hiệu bảng hiển thị điện áp DC là 12V.Nếu có một bộ ngắt mạch, hệ thống sẽ tự động dừng lại.
