Thiết bị thử nghiệm lửa cung điện dòng cao cho thử nghiệm kháng cung của các sản phẩm điện và điện tử

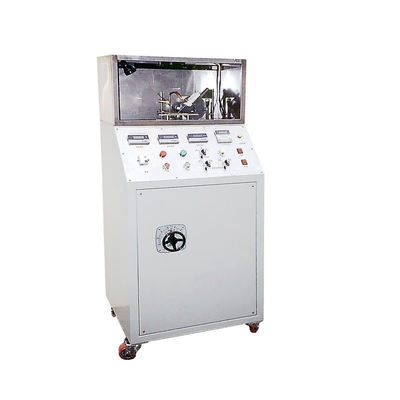

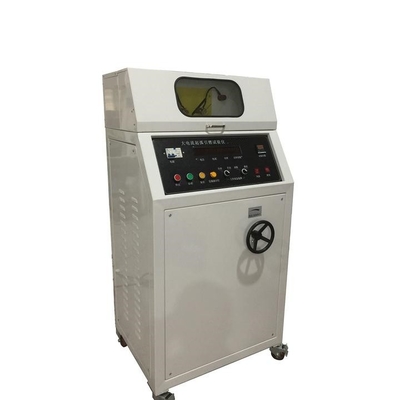

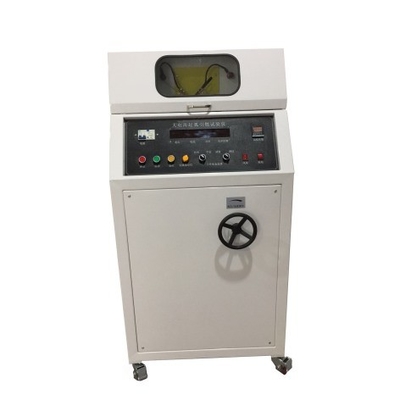

DX8086 Thử nghiệm lửa cung điện điện caoThiết bị

Tổng quan sản phẩm:Theo IEC 60950-1:2001 "Safety of Information Technology Equipment" và UL746A, IEC60947.1:1999 và các tiêu chuẩn khác được chỉ định trong các mục thử nghiệm an toàn mô phỏng.theo một tốc độ bắt đầu cung nhất định (254mm/s) và tốc độ lặp lại (40 lần/phút), bề mặt của mẫu được lặp đi lặp lại đến 200 lần, và khả năng chống cháy của mẫu được đánh giá.

Mô tả thử nghiệm:Các bộ phận của vật liệu cách nhiệt hoặc vật liệu dễ cháy rắn khác dễ lan truyền ngọn lửa bên trong thiết bị điện và điện tử có thể bốc cháy do gần hoặc tiếp xúc với vòng cung,gây ra cháy điện và gây nguy hiểm cho hoạt động đáng tin cậy của thiết bị và an toàn cá nhân.

Phạm vi áp dụng:Nó chủ yếu phù hợp với thử nghiệm kháng cung của các sản phẩm điện và điện tử, thiết bị gia dụng và vật liệu của chúng,mô phỏng sự rò rỉ có thể gây ra trên chất cách điện giữa các bộ phận hoạt động có cực khác nhau hoặc giữa các bộ phận hoạt động và các bộ phận kim loại nối đất, để đo lường và đánh giá điện trở cung của bộ cách điện dưới điện áp được chỉ định.

Tiêu chuẩn:IEC 60950-1:2001, BS EN 60950-1::2001BS 7002:2001, GB 4943-2001 "An toàn thiết bị công nghệ thông tin" và UL746A, IEC60947.1:1999, GB/T14048.1-2000, IEC730.1:1993, GB14536.1-1998 và các yêu cầu tiêu chuẩn khác.

Mô tả thử nghiệm:Máy thử lửa cung điện cao là một điện cực kép có kích thước xác định và các vật liệu khác nhau (cáp điện cực và thép không gỉ điện cực),dưới một dòng điện cụ thể (33A) và yếu tố công suất (COSφ0.5), theo một tốc độ bắt đầu cung nhất định (254mm/s) và tốc độ lặp lại (40 lần/phút), cung được kích hoạt nhiều lần đến 200 lần trên bề mặt mẫu,và đánh giá khả năng chống cháy cung điện cao của mẫu (HAI)Số cấp thấp hơn, vật liệu khó cháy hơn.

Các thông số kỹ thuật:

Điện áp hoạt động: 220V/50Hz, 1KVA

Dòng điện tấn công cung 33A ± 5%A (có thể điều chỉnh)

Tốc độ đập cung: 40 lần/phút (có thể điều chỉnh)

Tốc độ tách điện cực là 254mm/s ± 25mm/s

Nguyên nhân sức mạnh tấn công cung: COSφ0,5±0 (có thể điều chỉnh);

Số lượng của các cuộc tấn công cung là 0-9999, có thể được đặt trước

Vật liệu điện cực ( điện cực) đồng, đường kính Ф3.5, góc nghiêng mũi 30°

Điện cực chuyển động - thép không gỉ, đường kính Ф3.0, góc hình nón cuối 60 °

Các góc của điện cực là 45 ° theo chiều ngang, và bán kính cong của đầu điện cực là 0,1mm

Khoảng thời gian giảm là 30 ± 5S, điều chỉnh

Độ cao giọt 35±5mm

Sự chậm trôi của giọt 0.2S ((thời gian mở van solenoid)

Kích thước giọt: 45~50 giọt/cm3

Kích thước mẫu: 130mm × 13mm × 2 ~ 12 mm;
