Thiết bị kiểm tra luồng nhiệt bức xạ cho vật liệu phủ sàn, kiểm tra và mô tả đặc điểm đốt cháy

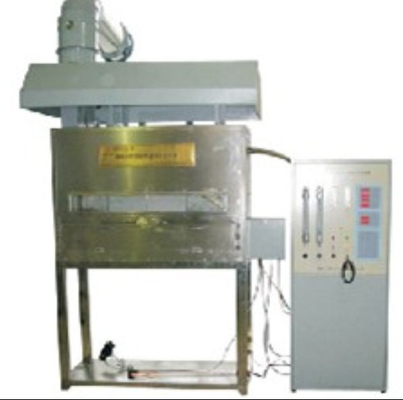

DX8401 Thiết bị thử nghiệm luồng nhiệt bức xạ cho vật liệu phủ sàn

Phù hợp với tiêu chuẩn:đáp ứng các yêu cầu của GB/T11785-2005 và ISO9239-1 "Quyết định hiệu suất đốt của vật liệu trải sàn - Phương pháp nguồn nhiệt bức xạ".

Phạm vi áp dụng:

Nó phù hợp để thử nghiệm vật liệu sàn được đặt theo chiều ngang với lửa nhỏ trong điều kiện cụ thể và tiếp xúc với một trường bức xạ nhiệt nghiêng.Thích hợp cho tất cả các loại vật liệu sàn. như: dệt may, thảm, gỗ, gỗ, tấm cao su và sàn nhựa và vật liệu phun sàn. Thiết bị có thể phản ứng với tính chất đốt cháy của vật liệu trải sàn,bao gồm chất nền được sử dụng, và thay đổi vật liệu nền, vật liệu lớp dưới hoặc các khía cạnh khác của vật liệu trải sàn có thể ảnh hưởng đến kết quả thử nghiệm,và nó được sử dụng để kiểm tra và mô tả các đặc điểm đốt cháy của vật liệu trải sàn trong phản ứng nhiệt theo cặp với lửa trong điều kiện kiểm soát trong phòng thí nghiệm.

Các chỉ số kỹ thuật chính:

Các hộp bức xạ được nghiêng 30 độ và có thể được điều chỉnh

Dòng nhiệt vào được đo bằng dòng nhiệt vào

Tốc độ lưu lượng khí trong ống khói là (2.5±0.2) m/s

Nhiệt độ nước là 15-25°C.

Lưu lượng bức xạ của 9 điểm của tấm bức xạ phải đáp ứng các thông số kỹ thuật tương ứng (xem các yêu cầu tiêu chuẩn)

Máy quạt ống xả có thể điều chỉnh vô hạn

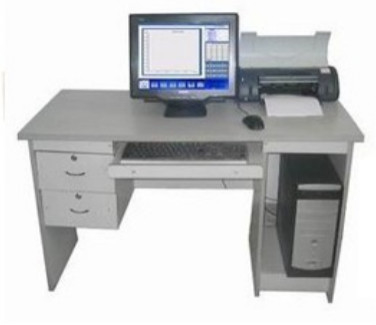

Tính năng: Kiểm soát máy tính; Kiểm tra thời gian tự động; In hồ sơ xử lý dữ liệu;

Độ chính xác thời gian: <1s/h;

Các thông số kỹ thuật:

Phạm vi đo của máy đo lưu lượng nhiệt: (0-15) Kw/m2;

Độ chính xác của máy đo lưu lượng nhiệt: ± 0,2Kw/m2;

Độ chính xác của máy đo lưu lượng nhiệt: < ± 3%;

Phạm vi đo nhiệt độ cao bức xạ nhiệt: 400-600 °C, độ chính xác ± 0,5 °C;

Lỗi nhiệt độ cơ thể đen: ± 5°C;

Tốc độ khí thải khói: (2.5±0.2) m/s;

Khả năng xả khói: (39-85) m3/min;

Kích thước tấm bức xạ lửa xốp: 300mm × 450mm, có thể chịu được nhiệt độ cao khoảng 900 °C;

Thermocouple: K-type thép không gỉ thermocouple bọc thép có đường kính 3,2 mm;

Yêu cầu phân phối luồng nhiệt: ở 200mm: (9.1±0.4) KW/m2;

Ở 400mm: (5.0±0.4)KW/m2;

Ở 600mm: (2.4±0.2)KW/m2;

Khí đốt: khí propan (được cung cấp bởi người sử dụng);

Dòng khí đốt đốt: (0,026±0,002) L/S;

Đốt bơm: đường kính bên ngoài ¢ 10mm, đường kính bên trong ¢ 6mm, lỗ 35 ¢ 0,7mm trên ống bơm;

Độ cao ngọn lửa: 60 ~ 120mm có thể điều chỉnh;

Hệ thống thắp sáng: thắp sáng điện tử cao áp;

Hệ thống ống xả mạnh mẽ: Máy này được trang bị một quạt xả mạnh mẽ, khi thử nghiệm hoàn thành, khởi động hệ thống quạt xả để xả khí thải ra ngoài.

Vật liệu hộp điều khiển / hộp đốt: sử dụng tấm thép không gỉ 304 chất lượng cao (t = 1,2mm), chế biến và hình thành công cụ máy CNC, hình dạng cung đẹp và hào phóng.

Blowtorch: được thực hiện bởi công ty của chúng tôi, vật liệu thép không gỉ 304, hoàn toàn phù hợp với các yêu cầu của tiêu chuẩn GB / T11785.

Các bộ phận cơ học khác được làm bằng thép không gỉ 304 hoặc vật liệu A3 dày, chống ăn mòn và chống rỉ sét.

Điện áp cung cấp điện: AC220V±10%, 50Hz;

Công suất tối đa: 5KW;

Kích thước hộp đốt: L1420*W1200*H2300 ((mm)

Kích thước hộp điều khiển: chiều dài × chiều rộng × chiều cao (2,2 × 1,2 × 2,4) m;

Trọng lượng thiết bị: 350kg.

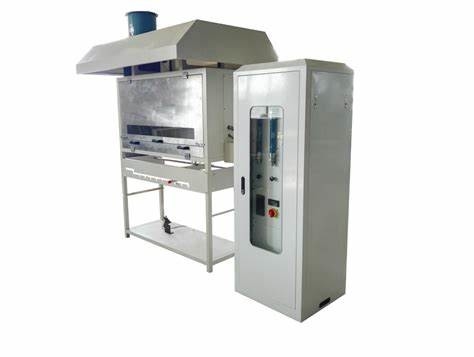

Thành phần thiết bị: Nó chủ yếu bao gồm hai phần: hộp đốt và hộp điều khiển.
