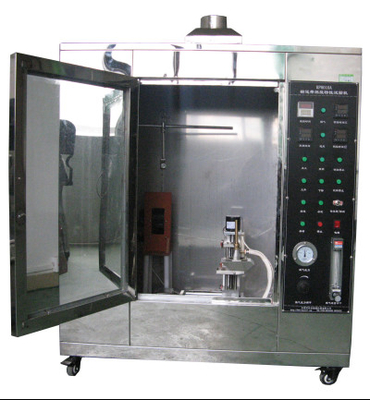

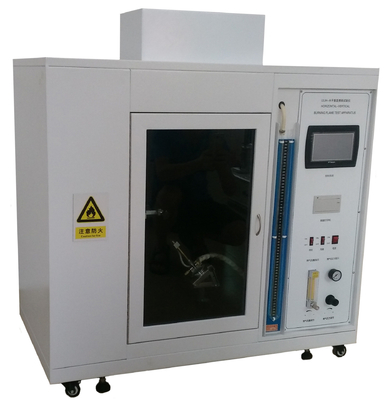

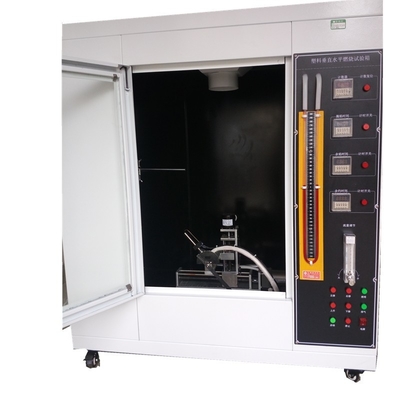

Thiết bị thử nghiệm đốt dọc dây chuyền vận chuyển được sử dụng để đánh giá phản ứng của dây chuyền vận chuyển trong một đám cháy

DX8379ACKiểm tra đốt dọc trên dây chuyền vận chuyểnthiết bị

Tổng quan:Thiết bị này sử dụng một phương pháp thử nghiệm lửa quy mô nhỏ (động khí/động rượu) để đánh giá phản ứng của băng chuyền trong lửa,và phù hợp để đánh giá hiệu suất đốt của dây chuyền vận chuyển lõi vải và dây chuyền vận chuyển lõi thépKhả năng chống cháy lan truyền trong trường hợp đốt cháy ngọn lửa, và hành vi đốt cháy dọc của mẫu được đánh giá bằng cách đo ngọn lửa sau, phạm vi đốt cháy,và nhỏ giọt các hạt đốt cháy.

Phạm vi áp dụng:Thiết bị thử nghiệm khả năng cháy của băng chuyền vận chuyển phù hợp cho thử nghiệm hiệu suất đốt của băng chuyền cốt vải và băng chuyền cốt dây thép được sử dụng trong hóa chất, than,ngành công nghiệp luyện kim và điệnNó được sử dụng để đánh giá phản ứng của băng chuyền trong một đám cháy.

Tiêu chuẩn:Phù hợp các tiêu chuẩn của GB/T3685-2009, ISO340:2004 và GBT10707-2008

Nguyên tắc thử nghiệm:

Các mẫu được đặt theo chiều dọc trong các điều kiện lửa được chỉ định được thắp sáng bằng một nguồn thắp sáng lửa nhỏ,và hiệu suất đốt của mẫu được đánh giá toàn diện bằng cách đo thời gian đốt liên tục và thắp sáng giữ ngọn lửa mở sau khi loại bỏ ngọn lửa, và thổi không khí trên mẫu 60 giây sau khi loại bỏ ngọn lửa, quan sát hành vi đốt cháy và đo thời gian đốt liên tục.

Hiệu suất kỹ thuật của thiết bị:

Chuyên đường bên trong vòi phun: 9,6 mm;

Chế độ cung cấp không khí: cung cấp không khí tự động của quạt, thời gian cung cấp không khí 60S;

Tốc độ không khí cung cấp: 1,5M/S;

Máy đo khí điện tử: phạm vi thử nghiệm 0~8M/S

Nhiệt kế TES: phạm vi đo 0 ~ 1300 °C, độ chính xác 0,1 °C

Hệ thống đẩy và nâng máy thổi tự động;

góc bơm: 45 độ so với chiều ngang

Độ cao ngọn lửa: 170±10MM

Phương pháp Spitfire: khử điện tử tự động

Thời gian đốt: 0 ~ 99,99 giây có thể được đặt tùy ý và độ chính xác là ± 0,01 giây.

Máy đếm thời gian bốc cháy và không bốc cháy: 0 ~ 99,99 giây, độ chính xác: ± 0,01 giây;

nhiên liệu: 5% (V/V) methanol và 95% (V/V) hỗn hợp ethanol (được xây dựng theo yêu cầu của khách hàng);

Khối lượng phòng thử: 0,5m3

Kích thước hộp: L1000 mm × W600 mm × H1150 mm

Trọng lượng: 40kg

Nguồn cung cấp điện: AC220v; 50Hz; 50W;

Vật liệu: Tất cả được làm bằng thép không gỉ SUS 304

Lưu ý: góc của lò sưởi có thể được điều chỉnh, và khi được sử dụng như một thử nghiệm đốt theo chiều ngang, lò sưởi được điều chỉnh ở 45 °; Khi được sử dụng như một thử nghiệm đốt theo chiều dọc,Máy thổi được điều chỉnh ở 90°.

Phòng đốt:

3.1 Hộp: 0,5m3, xử lý bởi máy công cụ CNC, hình dạng cung là đẹp và hào phóng.

Vật liệu không gỉ / sơn nướng, với các đặc điểm của ngoại hình đẹp, chống rỉ sét và chống ăn mòn.

3.2 Phần trên của hộp được trang bị hệ thống xả khí thải và khói, có thể xả khí thải ra ngoài khi hoàn thành thử nghiệm; Trong quá trình thử nghiệm, hệ thống được dừng lại.

3.3 Mặt trước của hộp được trang bị một cửa sổ quan sát bằng thủy tinh thắt có thể được niêm phong trong quá trình thử nghiệm, thuận tiện để quan sát tình huống thử nghiệm.

Đốt bơm:

4.1 Đèn Bunsen khí, hoàn toàn phù hợp với các yêu cầu của GB/T3685-2009, đường kính bên trong của đèn là 10mm.

4.2 đường kính bên ngoài của máy ném lửa: Ф11.5±0.1mm, đường kính bên trong của máy ném lửa: Ф10±0.1mm, vòi phun cách không khí

Chiều cao đầu vào là 200±10mm

4.3 góc bơm: 45 độ so với mức

4.4 Độ cao ngọn lửa: 180±20.

Hệ thống thổi:

5.1 Sử dụng thiết bị thổi có thể điều chỉnh tốc độ gió, phạm vi điều chỉnh tốc độ gió: 0,05 ~ 2m/s

Hệ thống đo nhiệt độ (không cần thiết):

6.1 Bộ cảm biến nhiệt là đồng điện phân với độ dẫn rất cao. Chiều dài là 8,8 ± 0,02mm, đường kính: Ф5,5 ± 0,01mm

6.2 Máy kết nối nhiệt loại K, với ống thép không gỉ đường kính 0,5 mm như áo khoác, máy đo nhiệt độ PID thông minh và loại K

Khớp nhiệt cặp, đo tối đa là 1350°C.

6.3 Hệ thống thử nghiệm: có thể di chuyển, nó được đặt trong buồng thử nghiệm trong khi đo nhiệt độ và đo nhiệt độ.

6.4 Được trang bị đồng hồ đếm thời gian điện tử: chính xác đến 0,1S (đứng chờ trong khi đo nhiệt độ và hiệu chuẩn)

Thiết bị chính:

6.1 Nỗ lực thử nghiệm: được làm bằng thép không gỉ, mặt phẳng nơi đặt nỗ lực và lò sưởi song song với mặt phẳng của cửa sổ quan sát,thuận tiện để quan sát và vận hành.

6.2 Khung hình nêm: thêm nêm, các máy thổi được lắp đặt trên nêm, và các khung hình nêm được lắp đặt trên động cơ

Nó có thể được di chuyển qua lại trên một nền tảng di động, và nó có thể được di chuyển tự động trong mẫu vật mà không cần phải đẩy và kéo tay của lò thổi.

6.3 Được trang bị một bộ dây điều khiển có thể đo ngọn lửa bên ngoài và ngọn lửa bên trong của ngọn lửa.

6.4 Một quy tắc thép không gỉ 500MM chính xác 1MM nên được trang bị cho thử nghiệm.
