Thiết bị thử nghiệm không cháy cho vật liệu xây dựng chống cháy, đánh giá hiệu suất đốt

DX8371 Thiết bị thử nghiệm không cháy cho vật liệu xây dựng chống cháy

Phạm vi áp dụng:

Nó chủ yếu phù hợp với phương pháp thử nghiệm để đánh giá hiệu suất đốt của vật liệu xây dựng trong điều kiện cụ thể.Nó phù hợp để kiểm tra phân loại hiệu suất đốt của vật liệu chống cháy lớp A trong phân loại hiệu suất đốt của vật liệu xây dựng GB8624..

Tuân thủ các tiêu chuẩn:

It is developed in accordance with the technical indicators and requirements specified in the national standard GB/T 5464-2010 "Test Method for Non-flammability of Building Materials" and GB/T 8624-2012 "Classification of Combustion Performance of Building Materials and Products". IS01182: 2002 "Kiểm tra phản ứng cháy của vật liệu xây dựng - Kiểm tra không dễ cháy".

Các thông số chính:

1Thiết bị thử nghiệm bao gồm một lò sưởi, một người giữ mẫu, một nắp lưu lượng không khí, một nhiệt cặp, một bộ điều chỉnh điện năng, một bộ điều chỉnh điện áp, một thiết bị điều khiển nhiệt độ thông minh,và một máy tính (có thể ghi lại đường cong nhiệt độ và tất cả dữ liệu của thử nghiệm)

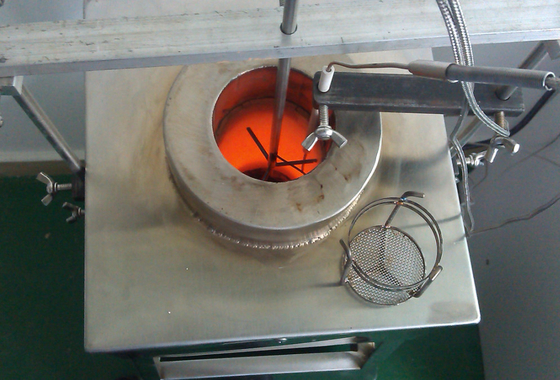

2. lò sưởi: Φ95mm × Φ75mm × Φ150mm, 3mm × 0,2m niken 80% crôm 20% băng kháng

3- Trọng lượng của thùng lấy mẫu: 15g+1g

4. Mũ khí: Φ75mm × 500mm

5. Thermocouple: bảo hiểm nickel-chromium cách nhiệt Φ3mm

6. Bộ điều chỉnh điện áp: 2KVA, ổn định điện áp≤± 1%

7. nhiệt kế: 0 ~ 1000 ± 2%

8. Phạm vi thời gian: 0 ~ 99h chính xác ± 1S

9. Điện áp nguồn điện: AC220V±10%, 50Hz, dòng điện≤10A;

10Thời gian ổn định: từ nhiệt độ phòng đến 750 °C≤1h;

11Nhiệt độ lò: 750±5°C;

12. Động chuyển nhiệt độ trong lò: 2°C/10min;

13. công suất sưởi ấm: 800 ~ 1000W;

14. Lượng tối đa: 1.5KW;

15. điện áp sưởi ấm: 0 ~ 100 V điều chỉnh

Đặc điểm chính:

Thiết bị này sử dụng máy tính công nghiệp và thẻ thu thập AD 16-bit chính xác cao và dữ liệu được thu thập được xử lý hoàn toàn bởi máy tính,mà rất đơn giản hóa công việc tính toán dữ liệu thủ công truyền thống; giao diện vận hành nhân bản, hoạt động đơn giản và thuận tiện, những người không biết cách sử dụng máy tính có thể học cách vận hành sau 5 phút đào tạo.người kiểm tra có thể xem dữ liệu thử nghiệm và đường cong nhiệt độ trong thời gian thựcSau khi kết thúc thử nghiệm, bản báo cáo thử nghiệm được tự động tạo ra và dữ liệu thử nghiệm rõ ràng trong nháy mắt, thuận tiện cho người vận hành lưu và in và chuyển tiếp.Thiết bị được trang bị một bộ điều chỉnh điện áp chính xác cao, và biến động điện áp trong phạm vi 2% để đảm bảo sự ổn định của điện áp thử nghiệm đầu vào;Thiết bị cũng có các thiết bị bảo vệ quá nóng và quá điện để ngăn chặn lò sưởi ấm bị quá tải trong quá trình sưởi ấm, hiệu quả kéo dài tuổi thọ của lò.

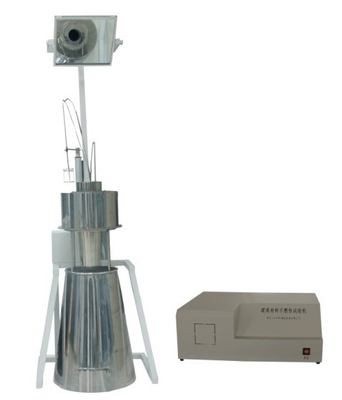

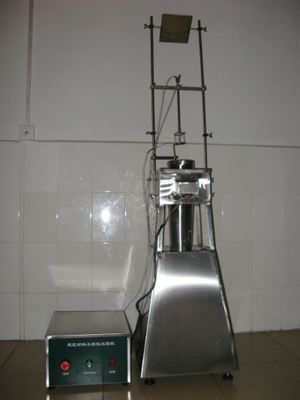

Cấu trúc thiết bị:Máy này bao gồm lò sưởi, hộp điều khiển, máy tính và bộ ổn định không khí.

Kích thước hộp đốt: L700*W400*H850 ((mm).

Hộp đốt và hộp điều khiển được làm bằng thép không gỉ SUS304 chất lượng cao, đẹp và hào phóng về ngoại hình.có khả năng chống gỉ tốt.

Hệ thống điều khiển nhiệt độ:

Nhiệt cặp: Nhiệt cặp bọc thép niken-chrom loại K với đường kính dây 0,3 và đường kính bên ngoài ¢ 1,5 * 300 được áp dụng, đáp ứng đầy đủ độ chính xác hạng nhất theo yêu cầu của GB / T5464.

Thu thập nhiệt độ: EVOC 16-bit AD, thẻ thu thập nhiệt độ chính xác cao, với hệ thống máy tính để tính toán và xử lý tín hiệu thu thập, điều khiển rất chính xác.

Điều kiện sử dụng:Đất phẳng, thông gió tốt, không chứa khí dễ cháy, nổ, ăn mòn và bụi.Để lại không gian bảo trì thích hợp xung quanh thiết bị.

Nhiệt độ: 25°C~35°C.

Phạm vi biến động điện áp cho phép: 220V±10%.

Phạm vi dao động tần số cho phép: 50Hz±1%.

Người sử dụng phải cấu hình thiết bị với một công tắc không khí rò rỉ tại vị trí lắp đặt, và công tắc này phải độc lập và dành riêng cho việc sử dụng thiết bị.

Kích thước lò thử nghiệm:L550 × W550 × H2100 (mm).

Kích thước hộp điều khiển:L700 × W600 × H1200 (mm), hộp điều khiển được điều khiển bởi máy tính.

Cửa lò thử nghiệm được làm bằng thép không gỉ chất lượng cao (t = 1,2 mm), có vẻ ngoài đẹp và hào phóng.

Các bộ phận bên trong được làm bằng thép không gỉ SUS304, có khả năng chống gỉ tốt.

Hệ thống điều khiển nhiệt độ: hệ thống điều khiển nhiệt độ thông minh bằng máy tính.

Thermocouple: Thermocouple bọc thép nickel-chromium có đường kính φ1,5 mm và độ chính xác là II.

Tôi...công cụ

Toàn bộ thiết bị được đặt trong một vỏ 19 inch và bao gồm bộ điều khiển nhiệt độ, báo động nhiệt độ cao và bộ điều khiển điện.Các bộ điều khiển điện năng giữ nhiệt độ dưới ảnh hưởng của biến động điện áp và hiển thị sức mạnh của nguồn cung cấp điện được cung cấp trong watt.

4. PCác chỉ số hiệu suất

1Nguồn cấp điện: AC220V±10%, 50Hz, dòng ≤10A;

2. công suất sưởi ấm: 1500W;

3Phạm vi nhiệt độ: (-200~1300) °C;

4Phạm vi điều khiển nhiệt độ: (300~750)°C;

5. Độ chính xác đo nhiệt độ: ± 1°C;

6. Độ chính xác điều khiển nhiệt độ: ± 3°C;

7Nhiệt độ cân bằng ban đầu trong lò: (750±5) °C, biến động nhiệt độ trong vòng 10 phút≤ 2°C;

8Nhiệt độ ổn định trong lò: từ nhiệt độ phòng đến 750 °C≤ 1 giờ;

9. Kích thước ống lò sưởi: đường kính bên trong (75±1) mm, chiều cao (150±1) mm;

10Các mẫu là hình trụ: đường kính 45mm, chiều cao (50±3) mm;

11. diện tích sàn: 1 mét vuông;

12. Máy thăm dò nhiệt độ: đường kính bên ngoài là 1.5mm, và đường kính dây là 0.3mm.

13. Điều chỉnh điện năng: 0 ~ 1200 V điều chỉnh;

14. Điều chỉnh trạng thái: Trước khi thử nghiệm, mẫu phải được điều chỉnh trong lò sấy thông gió với nhiệt độ (60 ± 5) °C trong (20 ~ 24) giờ,và sau đó mẫu được làm mát đến nhiệt độ phòng trong một đĩa sấyKhối lượng của mỗi nhóm mẫu phải được cân với độ chính xác 0,01 g trước khi thử nghiệm.

15. Điểm thử nghiệm của tàu thăm dò: buồng thử nghiệm, trung tâm vật thử nghiệm, bề mặt vật thử nghiệm, tường lò.
