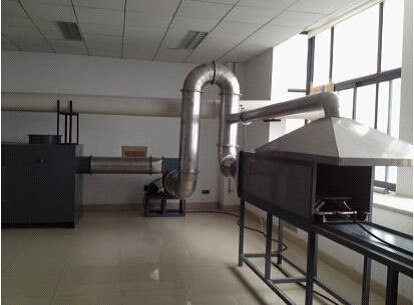

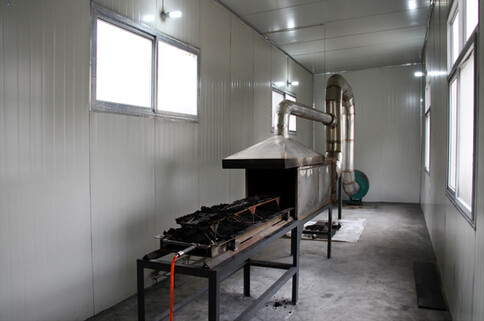

Thiết bị thử nghiệm hiệu suất đốt cháy propane đường bộ cho thử nghiệm hiệu suất đốt cháy propane đường bộ

DX8332B Thiết bị thử nghiệm hiệu suất đốt propane đường bộ

Phạm vi áp dụng:Nó chủ yếu được sử dụng để kiểm tra hiệu suất đốt khí propane của đường của toàn bộ dây chuyền vận chuyển chống cháy lõi của vải mỏ than.Theo MT914-2008 "Cơ thể toàn bộ dây chuyền vận chuyển chống cháy cho mỏ than", hiệu suất đốt khí propane của đường được thử nghiệm.và hệ thống quạt ống xả được bắt đầu xả khí thải thông qua xử lý lọc carbon hoạt tính rèm nước để đáp ứng các tiêu chuẩn khí thải quốc gia.

Thành phần thiết bị:Nó bao gồm bốn phần: hộp điều khiển chính, thiết bị thổi, chân đốt và lò thổi cháy.

Hộp điều khiển có thể tháo rời.

Làm sạch không khí của quạt ống xả: Sau khi ống xả được lắp đặt trong ống xả, không khí đi qua đường, và tốc độ lưu lượng không khí được điều khiển bởi van điều khiển.

Vật liệu khung được làm bằng chất lượng cao 304 thép không gỉ hàn vuông, và hộp điều khiển được làm bằng (t = 1,2mm) tấm thép tĩnh điện, và bề mặt được phun bằng nhựa,mà là mịn màng và đẹp hơn.

Blowtorch: vật liệu SUS304, công ty tôi tự chế tạo.

Hệ thống điều khiển:

6.1 Hộp điều khiển sử dụng hệ thống điều khiển rơle và tất cả các thành phần điện tử được làm bằng các thương hiệu hàng đầu trong nước,có thể đảm bảo hiệu suất làm việc và độ chính xác phát hiện của máy tốt hơn.

6.2 Nhiệt độ sử dụng bộ điều nhiệt PID thông minh nhập khẩu (với chức năng tính toán tự động) và cảm biến và bộ đếm thời gian nhiệt PT100 chính xác cao.

6.3 Thiết bị có các thiết bị bảo vệ an toàn sau: bảo vệ quá tải điện, bảo vệ mạch ngắn, bảo vệ quá tải vòng điều khiển, bảo vệ nhiệt độ cực cao.

Các thông số kỹ thuật chính:

1 lối đi: bao gồm một buồng, bức tường bên ngoài được xây dựng bằng vật liệu chống lửa 25mm, kích thước đầu vào là 460mmx460mm, chiều dài: 1676mm,và được kết nối với một ống xả có đường kính 300mm bằng một đầu nối thép không gỉ có độ dày 1.5mm.

2. Mũ xả: bao gồm thép không gỉ dày 1,5 mm, được đặt ngay trên buồng thử nghiệm, được sử dụng để chiết xuất khí khói lan ra từ bên ngoài miệng lò trong quá trình thử nghiệm;

3. Bracket: được sử dụng để đặt mẫu dây chuyền vận chuyển cố định, các đặc điểm kỹ thuật của băng ghế thử nghiệm: chiều dài 1500mm, chiều rộng 220mm, chiều cao 160mm, bao gồm các thanh thép có đường kính 10mm.

4. Phênan đốt: bao gồm sáu máy tiêm đốt với đầu tiêm nghiêng vào bên trong ở góc 45 °

5. nhiên liệu thử nghiệm: ≥ 95% khí propan đầy (được cung cấp bởi người sử dụng);

6- Mẫu: băng chuyền chống cháy

7Thiết bị cân: được sử dụng để cân trọng lượng của các mẫu băng chuyền và bình khí trước và sau khi thử nghiệm; 30kg/0,001kg

8. máy đo gió: được đặt trên đường trung tâm cách mặt đất buồng 310mm và cách lối vào buồng 285mm;

9. nhiệt cặp: loại K, đường kính bên ngoài không quá 3mm; đường kính dây là 0,5 mm, độ chính xác không dưới lớp II, và phạm vi đo là 1300 °C;

10Hệ thống điều khiển nhiệt độ: điều khiển bằng máy tính, tín hiệu millivolt được tạo ra bởi thermocouple được gửi đến bảng điều chỉnh tín hiệu,và tín hiệu tương tự được chuyển đổi thành tín hiệu kỹ thuật số thông qua thẻ thu thập dữ liệu, và sau đó được kiểm soát và báo cáo bởi phần mềm máy tính;

11. Thời gian: độ phân giải: 0.1S, lỗi không quá 1s / h

12. Máy đo lưu lượng nhiên liệu: 35 ~ 350L / H chính xác điều chỉnh điều khiển ± 2L / h

13. Độ chính xác điều khiển tiêu thụ nhiên liệu: 565±2g/50min

14. Điện áp cung cấp: AC380V 50Hz hệ thống ba pha năm dây;

15. tiêu thụ năng lượng: 4,01KW;

16Nhiệt độ môi trường thử nghiệm: 5°C-30°C

17- Chuyển thẳng đứng 6800*4400*2700mm hoặc đường thẳng ngang 9500*1800*2700mm
