Thiết bị thử nghiệm cháy dây và dây cáp, đánh giá khả năng của dây cáp, dây cáp được lắp đặt theo chiều dọc,

DX8349WKiểm tra đốt dây chuyền và dây cápthiết bị

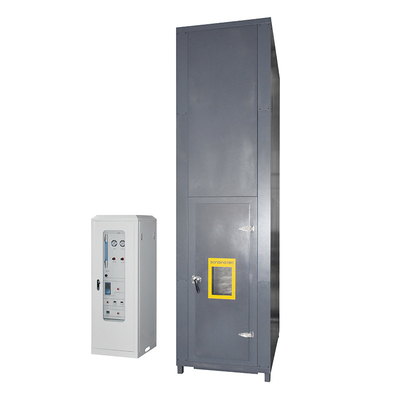

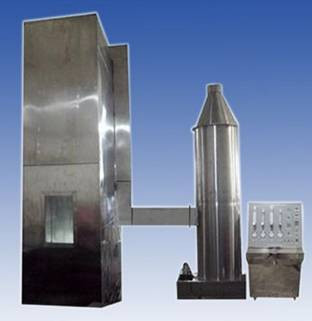

Phạm vi áp dụng:Được sử dụng để đánh giá khả năng của các dây, cáp hoặc cáp quang được lắp đặt theo chiều dọc để ngăn chặn sự lan truyền ngọn lửa theo chiều dọc trong các điều kiện cụ thể,với nhu cầu hợp tác với các tháp loại bỏ khói và bụi trong khi sử dụngToàn bộ máy bao gồm một số bộ phận, bao gồm một buồng thử nghiệm, nguồn không khí, thang thép, hệ thống lọc khí thải, nguồn đốt, vv

Phù hợp với các tiêu chuẩn: theo GB/T18380.31-2008 và IEC60332-3-10-2018 "Thử nghiệm cháy cho cáp và cáp quang trong điều kiện bốc cháy - Phần 31:Báo cáo thử nghiệm thiết bị thử nghiệm lắp đặt dọc của dây và cáp đúc theo chiều dọc lan truyền ngọn lửa", và có thể đáp ứng GB/T18380.32-2008/IEC60332-3-21:212000 "Thử nghiệm cháy cho cáp và cáp quang trong điều kiện bốc cháy - Phần 32: Thiết lập dọc của sợi dây và thử nghiệm lan rộng dọc của sợi dây cáp theo lớp A F / R" GB / T18380.33-2008/IEC 60332-3-222000 "Thử nghiệm cháy cho cáp và cáp quang trong điều kiện bốc cháy - Phần 33: Thử nghiệm lan truyền ngọn lửa dọc cho các dây và cáp gắn dọc - lớp A", GB/T18380.35-2008/IEC 60332-3-242000 "Thử nghiệm cháy cho cáp và cáp quang trong điều kiện bốc cháy - Phần 35: Thử nghiệm lan truyền ngọn lửa dọc cho các dây và cáp gắn dọc - lớp C" GB/T18380.36-2008/IEC60332-3-252000 "Thử nghiệm cháy cho cáp và cáp quang trong điều kiện bốc cháy - Phần 36: Thử nghiệm lan truyền lửa cho các dây và cáp gắn theo chiều dọc - lớp D".

Các thông số kỹ thuật:

1Hộp thử nghiệm: Thiết bị thử nghiệm phải là một hộp tự nâng với chiều rộng (1000±100) mm, độ sâu (2000±100) mm và chiều cao (4000±100) mm.Bức tường phía sau và cả hai bên của buồng thử nghiệm nên có hệ số chuyển nhiệt khoảng 0.7W? M-2? K-1 cách nhiệt, 1.5mm dày USU304 tấm thép không gỉ, 65mm dày cách nhiệt sợi khoáng bao bọc ở giữa, và 1.5mm dày USU304 tấm thép không gỉ bên ngoài

2Nguồn không khí:

Cổng vào không khí được trang bị máy đo tốc độ không khí kỹ thuật số và tốc độ lưu lượng khí của không khí là (5000±500) L/min.

Sau khi hoàn thành thí nghiệm: Nếu mẫu vẫn còn cháy sau khi ngừng cháy trong một giờ, có một báo động và một thiết bị sử dụng mưa để buộc ngừng đốt.

3Loại thang thép: chiều rộng (500±5) mm, chiều rộng thang thép tiêu chuẩn (800±10) mm, vật liệu thang thép rộng là thép tròn không gỉ USU304

4Thiết bị lọc khí thải:

Phần trên của hộp thử được trang bị một máy đo gió kỹ thuật số để đảm bảo rằng tốc độ gió dưới 8M/S và sẽ không ảnh hưởng đến luồng không khí bên trong hộp thử.

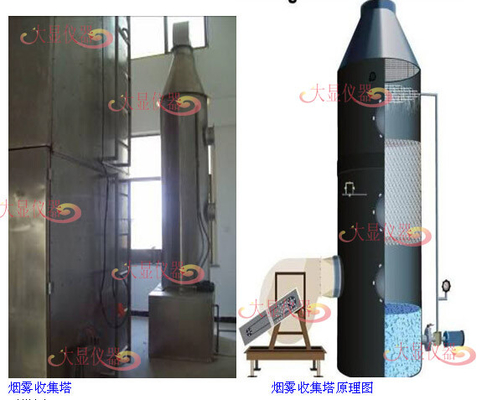

Thiết bị thu hút khói và rửa khói và bụi: SUS304 thép không gỉ, đường kính 800mm và chiều cao 3500mm.

Nguồn lửa

1Loại: Nguồn bắt lửa nên bao gồm một hoặc hai vòi khí propane loại dây đai và các máy đo lưu lượng và máy trộn Venturi đi kèm với chúng.Bề mặt cung cấp lửa nên là một tấm kim loại phẳng khoan với 242 lỗ với đường kính 1.32mm, với khoảng cách trung tâm là 3,2mm. Những lỗ này được sắp xếp theo ba hàng, với 81, 80 và 81 trong mỗi hàng, phân phối theo kích thước danh nghĩa trong phạm vi 257 × 4,5mm. Ngoài ra,một hàng lỗ nhỏ được mở ở cả hai bên của máy phóng lửaMỗi đèn phun phải được trang bị các thiết bị chính xác để điều khiển tốc độ lưu lượng khí propane và không khí.Máy đo lưu lượng quay hoặc máy đo lưu lượng khối lượng có thể được sử dụng

2. Các vòi phun vị trí nguồn lửa nên được đặt theo chiều ngang, (75±5) mm từ bề mặt phía trước của mẫu cáp, (600±5) mm từ đáy hộp thử nghiệm,và đối xứng với trục của thang thépĐiểm thắp của đèn phun phải nằm ở giữa giữa hai thanh ngang của thang thép, và ít nhất 500mm từ đầu dưới của mẫu.

Các thông số kỹ thuật:

1Kích thước bên trong hộp thử là 1000 (W) X2000 (D) X4000 (H) mm, với một hộp vật liệu len khoáng được lấp đầy ở giữa

2Có một không gian hút không khí 800 (W) X400 (D) mm ở dưới cùng của hộp, mà là 150 mm từ tường phía trước

3Không gian xả trên cùng là 300 (W) X1000 (D) mm

4. thang thép không gỉ rộng kích thước 500 (W) X3500 (H), 1 miếng

5. thang thép không gỉ tiêu chuẩn kích thước 800 (W) X3500 (H), 1 miếng

6. Hai dải tiêu chuẩn thiết bị đốt propane

7Hai thiết bị trộn khí Venturi.

8- Máy đo áp suất và thiết bị van giảm áp suất, có thể điều chỉnh áp suất khí và khí đến 0,1Mpa

9. Điều chỉnh và thiết lập tốc độ lưu lượng khí bằng cách sử dụng một dòng chảy quay

10Các hộp cung cấp thang thép và hàng rào cho người dùng để kiểm tra ở trên cùng

11. Được trang bị một van quả bóng có thể tự động tắt nguồn không khí

12. Tự động thiết lập thời gian thử nghiệm đốt và tự động ngắt nguồn khí tại thời điểm đó

13. Các thermocouple trên tường bên trong của hộp có thể hiển thị nhiệt độ bên trong hộp

14- Kích thước bên ngoài của buồng đốt: 1120 (W) X2195 (D) X5077 (H) mm

15- Kích thước bên ngoài của hộp điều khiển: 1280 (W) X770 (D) X1200 (H) mm

16Nguồn cấp điện: AC 220V, 50/60Hz, 2A

17Nguồn khí: propane, không khí (khách hàng tự cung cấp)
