Thiết bị kiểm tra mật độ khói dây và cáp được sử dụng chủ yếu để xác định nồng độ khói phát ra từ cáp

DX8330WKiểm tra mật độ khói của ống dẫn và dây cápthiết bị

Phạm vi ứng dụng:Chủ yếu được sử dụng để xác định nồng độ khói phát ra từ cáp và cáp quang trong quá trình đốt trong điều kiện cụ thể.

Tuân thủ các tiêu chuẩn:Đáp ứng các yêu cầu của tiêu chuẩn thử nghiệm GB/T17651.1-1998 và IEC61034-1-2 "Đánh giá mật độ khói của cáp và cáp quang trong điều kiện đốt cháy đặc biệt".

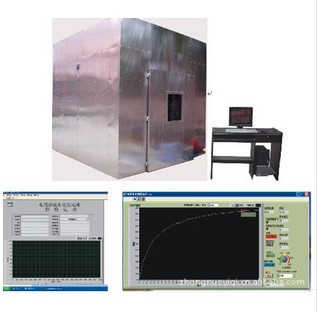

Đặc điểm chính:Máy thử nghiệm này liên quan đến kiến thức chuyên nghiệp trong các khía cạnh cơ khí, quang học và điện tử.với những lợi thế như cấu trúc hợp lý, hiệu suất ổn định và dễ vận hành; giao diện điều hành Windows XP, phong cách LabVIEW và cơ chế bảo mật toàn diện.Kết quả đo được hiển thị trong thời gian thực và đường cong hoàn hảo được vẽ độngDữ liệu có thể được lưu vĩnh viễn, lấy lại và in ra, và báo cáo có thể được in trực tiếp.

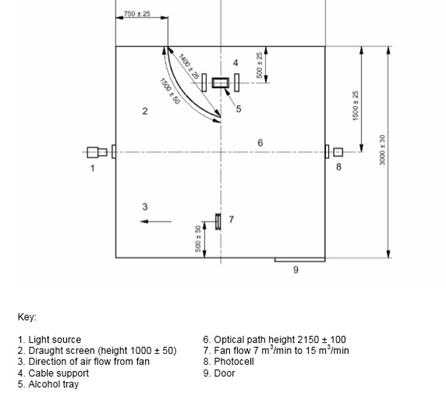

Nguyên tắc:Hệ thống đo mật độ khói quang học cho các cáp đốt hoặc cáp quang trong điều kiện cụ thể bao gồm một nguồn ánh sáng, một máy thu pin silic và một hệ thống máy tính.Ánh sáng được tạo ra bởi nguồn ánh sáng đi qua phòng thí nghiệm mật độ khói 3m × 3m × 3m hình thành một chùm ánh sáng đồng đều với đường kính 1.5m±0.1m trên tường đối diện với nguồn ánh sáng, và một tế bào quang được lắp đặt ở trung tâm chùm phát hiện cường độ chùm từ nguồn ánh sáng.Khi có một lượng khói lớn được tạo ra trong buồng đốt do đốt các cáp hoặc cáp quang, khói hấp thụ một phần năng lượng quang điện, làm suy yếu cường độ chùm của pin quang silic.độ truyền Tt với phản ứng tuyến tính so với 100% ban đầu có thể được tính toán.

Phòng đốt:Toàn bộ buồng đốt khối được cố định trên một khung vuông bằng thép không gỉ SUS304 dày 1,5 mm.

Kích thước buồng đốt:3M x 3M x 3M, tổng cộng 27 mét khối. Nó có thể là một cấu trúc tường gạch hoặc một cấu trúc tấm thép, được lựa chọn bởi khách hàng;

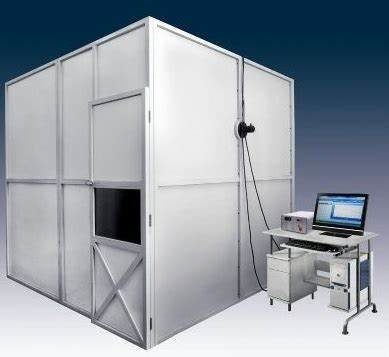

Cấu trúc thiết bị:Có một cửa sổ quan sát thủy tinh ở phía trước, và một cửa sổ niêm phong trong suốt có kích thước 100mm x 100mm được lắp đặt trên các bức tường đối diện ở cả hai bên,cho phép chùm ánh sáng của thiết bị đo ánh sáng ngang đi qua. Chiều cao của trung tâm cửa sổ niêm phong từ mặt đất là 2150mm. Có một số lỗ thông gió ở đáy, với lỗ thông gió 100x500mm (50 cm vuông).Bottom được trang bị sáu bánh xe và trên cùng của sáu con lăn được trang bị quạt ống xả.

Hệ thống đo quang học:

Nguồn ánh sáng: đèn halogen thạch anh nhập khẩu, công suất danh nghĩa: 100W, điện áp danh nghĩa: 12V, ánh sáng danh nghĩa: 2000-3000Lm

Người nhận:Nó là một tế bào quang silic với độ truyền ánh sáng 0% cho thấy không có ánh sáng đi qua, và độ truyền ánh sáng 100% cho thấy ánh sáng hoàn toàn đi qua mà không bị cản trở.Phản ứng quang phổ được khớp với Ủy ban Quốc tế về Ánh sáng (CIE) quang phổ.

Cài đặt:Lắp đặt ở một đầu của một ống dài 150 với một cửa sổ chống bụi ở đầu kia.

Độ truyền ánh sáng 0% cho thấy không có ánh sáng đi qua, trong khi độ truyền ánh sáng 100% cho thấy ánh sáng hoàn toàn đi qua mà không bị cản trở.

Nguồn lửa tiêu chuẩn: Nguồn lửa là 1.0L cồn. Cấu hình: ethanol 90%, methanol 4%, nước 6%

Thang rượu (chiếc thuyền đốt): làm bằng thép không gỉ với độ dày 1,0mm, bề mặt dưới 210x110mm, bề mặt trên 240x140mm và chiều cao 80mm,

Vị trí lắp đặt: Độ cao của khay rượu từ mặt đất là 100mm, cho phép lưu thông không khí.

Trộn khói:Sử dụng một quạt máy tính để bàn để phân phối evenly khói trong buồng đốt.Trong quá trình thử nghiệm, không khí được thổi theo chiều ngang bởi một quạt.

Thử nghiệm trống:Mục đích là điều chỉnh nhiệt độ bên trong buồng đốt để đạt đến nhiệt độ được chỉ định và đốt đèn rượu để đạt nhiệt độ 25 ± 5 °C trong buồng đốt.

Thiết bị đo nhiệt độ:Một cảm biến nhiệt độ được lắp đặt ở độ cao 1,5 mét từ mặt đất và 0,5 mét từ tường bên trong cửa.

Phụ kiện ngẫu nhiên:bao gồm một bộ phần mềm đo độ truyền có thể xuất các đường cong và báo cáo.

Bao gồm một máy tính và một máy in mỗi máy: Máy tính được trang bị thương hiệu Lenovo như sau: CPU: E4300 Bảng chính: Asus P5KPL Bộ nhớ: Kingston 2G; Màn hình đĩa cứng 160G: ổ đĩa LCD 15 inch:Samsung DVDBao gồm hệ thống xả khói thép không gỉ. (Sử dụng khói khói mạnh và điều khiển công tắc điện như trong hình)

Kích thước được đề xuất dành riêng cho việc đặt dụng cụ này trong phòng thí nghiệm: chiều cao 4,5m x chiều sâu 4mX chiều dài 6m

Nhu cầu nhiệt độ phòng thí nghiệm: 25±5°C

Điều kiện sử dụng môi trường: mặt đất bằng phẳng, thông gió tốt, không có khí dễ cháy, nổ, ăn mòn và bụi; Không có nguồn bức xạ điện từ mạnh ở gần;Để lại không gian bảo trì thích hợp xung quanh thiết bị.

Nhiệt độ: 5°C~30°C.

Áp suất không khí: 86-106kPa.

Nguồn cung cấp điện: AC220V/50HZ.

Phạm vi biến động điện áp cho phép: 380V ± 10%.

Phạm vi dao động tần số cho phép: 50Hz ± 1%.

Người sử dụng được yêu cầu cấu hình các công tắc không khí và nguồn điện có dung lượng tương ứng cho thiết bị tại địa điểm lắp đặt,và công tắc này phải độc lập và dành riêng cho việc sử dụng thiết bị này.

Khi thiết bị không hoạt động, nhiệt độ xung quanh nên được duy trì trong 0-45 °C

1Thiết bị đo quang học:

A. Đèn halogen thạch anh nhập khẩu với nguồn ánh sáng: công suất danh nghĩa: 100W, điện áp danh nghĩa: 12V, ánh sáng danh nghĩa: 2000-2000-

3000Lm

B. Máy thu: Đây là một tế bào quang silic với độ truyền ánh sáng 0% cho thấy không có ánh sáng đi qua.và độ truyền ánh sáng 100% cho thấy ánh sáng hoàn toàn đi qua mà không bị cản trở.

2Nguồn khởi động tiêu chuẩn:

A. Nguồn khởi động là 1.0L rượu

B. Thẻ rượu: làm bằng thép không gỉ, với bề mặt dưới 210110mm, bề mặt trên 240140mm và chiều cao 80mm làm bằng thủy tinh thạch anh,

3Trộn khói: Sử dụng quạt máy tính để bàn để phân phối khói đồng đều trong buồng đốt.

4. Thử nghiệm trống: Đốt đèn rượu để đạt nhiệt độ 25 ± 5 °C trong buồng đốt.

5Thiết bị đo nhiệt độ: Cảm biến nhiệt độ được lắp đặt ở độ cao 1,5 mét từ mặt đất và 0,5 mét từ tường bên trong cửa.

6Một bộ phần mềm đo truyền có thể xuất các đường cong và báo cáo.

7Bao gồm một máy tính (máy in tự cung cấp)
