Máy thử mật độ khói nhựa Một loại thiết bị thử nghiệm mới để đo mật độ khói được phát triển

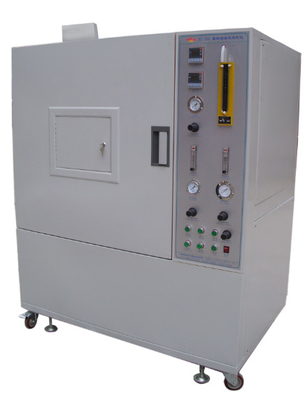

Máy thử mật độ khói nhựa DX-8368

Máy kiểm tra mật độ khói đốt nhựa là một loại thiết bị thử nghiệm mới để đo mật độ khói được phát triển theo các điều kiện kỹ thuật được quy định trong tiêu chuẩn GB/8323.2-2008 và ISO5659-2 "Phần 2 Phương pháp thử nghiệm tạo khói nhựa để xác định mật độ khói bằng phương pháp phòng duy nhất", các tiêu chuẩn này phù hợp để xác định mật độ quang học cụ thể của khói được tạo ra khi đốt nhựa, và mật độ quang học cụ thể tối đa là kết quả thử nghiệm.Nó được sử dụng để đánh giá hiệu suất khói của nhựa trong điều kiện cụ thể.

Nó phù hợp với GB8323.2-2008 "Sản xuất khói nhựa - Phần II: Phương pháp thử nghiệm để xác định mật độ khói bằng phương pháp một buồng" và ISO5659.2-2006 "Sản xuất khói nhựa - Phần II:Xác định mật độ quang học bằng phương pháp một buồng" tiêu chuẩn thử nghiệm. bệnh suyễn e662

Toàn bộ thiết bị bao gồm một buồng thử kín, một hệ thống đo quang, một nón bức xạ, một hệ thống đốt, một thiết bị đốt, một hộp thử, một khung,một thiết bị đo nhiệt độ và một phần mềm kiểm tra mật độ khóiCác mạch được phát triển bởi một chip microcomputer, với nội dung kỹ thuật cao và hiệu suất ổn định.nhưng cũng có thể được sử dụng để đánh giá các tài liệu khác (e(ví dụ như cao su, lớp phủ dệt may, bề mặt sơn, gỗ và các vật liệu khác), và được sử dụng rộng rãi trong các nhà máy sản xuất trong ngành công nghiệp nhựa, công nghiệp vật liệu rắn,và các đơn vị nghiên cứu và thử nghiệm khoa học.

1Phòng thử nghiệm:

1.1 Cửa trước được trang bị cửa sổ và tấm chắn ánh sáng mờ để ngăn cửa sổ di chuyển.

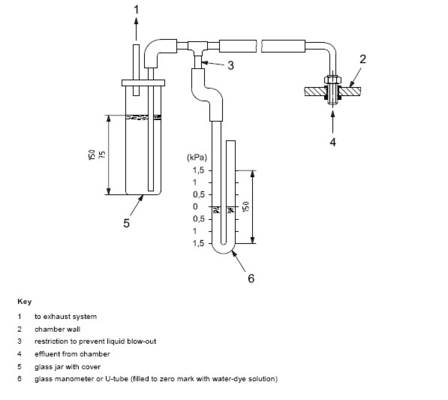

1.2 Bottom của hộp vuông được lắp đặt với một tấm nhôm thổi để ngăn ngừa áp suất quá mức, được tạo thành từ một đĩa an toàn nổ với độ dày 0,04mm, chiều dài 405mm,một chiều rộng 200mm, và tổng diện tích 81000mm2, và một thiết bị điều chỉnh áp suất bên trong của hộp được lắp đặt (xem hình 2).

1.3 Cửa sổ ánh sáng: hai cửa sổ ánh sáng Ø 75mm trên và dưới, phần dưới của cửa sổ ánh sáng được trang bị bộ sưởi điện vòng 9W,để đảm bảo nhiệt độ của bề mặt trên của cửa sổ ánh sáng (50 oC ~ 55o C là thích hợp) để giảm nồng độ khói trên bề mặt xuống mức tối thiểu, cửa sổ ánh sáng nằm ở trên cùng của hộp thử, và một nền tảng quang học dày 8mm được lắp đặt xung quanh cửa sổ ánh sáng bên ngoài hộp thử,và bàn quang được cố định bằng một thanh kim loại Ø 15mm có thể kết nối nền tảng cố định và hộp thử nghiệm.

1.4 Kích thước bên trong: cao 914mm X rộng 914mm X sâu 610mm

1.5 Vật liệu: Nó bao gồm ba lớp: lớp bên ngoài là tấm thép dày 1,5 mm, sơn trắng màu beige nướng điện tĩnh nhiệt độ cao,lớp giữa được tạo thành từ lớp amiăng dày 60mm, và lớp bên trong là thép không gỉ USU304 dày 1,2mm, sơn đen nướng điện tĩnh nhiệt độ cao, có thể dễ dàng được làm sạch.

1.5 Cổng vào không khí và ống xả: Cổng vào không khí được lắp đặt trên đỉnh hộp thử nghiệm, với đường kính Φ65mm, và các trạng thái đóng và đóng được điều khiển bằng van điện lực có vòm;Cổng xả được lắp đặt ở phía dưới bên trái, có đường kính Φ80mm, và được điều khiển bởi một van điện với một vòm để điều khiển các trạng thái đóng và đóng, và một quạt ống xả được gắn.

2Hệ thống đo quang điện:Nó bao gồm nguồn cung cấp điện, ống nhân quang, kính hiển vi phóng đại, màn trập, bộ lọc, kính hiển vi trung tính, ống kính, hệ thống quang tối, nguồn ánh sáng và máy sưởi cửa sổ quang học

2.1Nguồn ánh sáng:

2.1.1Nguồn ánh sáng: Nó bao gồm một bóng đèn sợi đốt 6,5V, một bộ biến áp cung cấp điện (sản xuất 220V và đầu vào 6,5V) và một điện trở biến.

2.1.2Lắp đặt: bóng đèn được lắp đặt trong hộp tối mờ ở dưới cùng của buồng thử nghiệm, bao gồm một nguồn ánh sáng, một ống kính tròn, một cửa sổ sưởi sáng và một cửa sổ quang học.

2.1.3. Window adder: nguồn điện AC220V, được bao quanh bởi dây điện kháng 9W, để đảm bảo nhiệt độ của bề mặt trên cùng của cửa sổ (50 oC ~ 55oC).

2.1.4. Kính tròn: đường kính 51mm, điều chỉnh và hiệu chuẩn, hoàn toàn tạo thành một vòng với đường kính 51mm và không có ánh sáng khác trong chùm bên ngoài vòng.

2.1.5Cửa sổ quang học: bao gồm một bộ phim xuyên suốt không bị cản trở và một hộp camera obscura.

2.2- Máy phát hiện hình ảnh:

2.2.1. Máy phát quang: Nó bao gồm ống nhân quang, bộ lọc phóng đại, màn trập, bộ lọc, bộ lọc trung tính, ống kính tròn, cửa sổ quang học, v.v.

2.2.2. Photomultiplier tube:

2.2.2.1Các thông số của ống quang nhân: điện áp: DC 1000V, nguồn điện: đầu vào 12V, đầu ra 0 ~ -1200V 2mA

2.2.2.2Xử lý hệ thống quang điện: máy dò ánh sáng là một ống nhân quang, được kết nối với mẫu số A / D và được xử lý bởi máy vi tính khuếch đại nhiều giai đoạn.Nó có thể liên tục đo độ truyền của mật độ quang tương ứng theo thời gian, đó là 5 số lượng phản ứng độ nhạy quang phổ, tương tự như phản ứng của mắt thường và dòng điện tối nhỏ hơn 0,001uA.Độ nhạy tối thiểu của ống quang nhân có thể được thu được bằng cách đọc 100% của 0.5 bộ lọc trung tính và một bộ lọc phóng to ND-2 trong đường quang.

2.2.3. Bộ lọc phóng to: Độ truyền ND-2.0 là 0,95%, và nhiệt độ màu của nguồn ánh sáng A là K = 2854.

2.2.4. Shutter: được sử dụng cho baffle và 0% hiệu suất điều chỉnh.

2.2.5. Bộ lọc: Đối với bộ lọc bù đắp, mật độ quang là 0,1 ~ 1,0 và 2.0, tổng cộng 11 miếng.

2.2.6Bộ lọc trung tính: ND-0.5, độ truyền 31,7%, Nhiệt độ màu của nguồn ánh sáng K = 2854.

2.2.7. Kính tròn: đường kính là 51mm, do đó chùm trực tiếp có thể được tập trung vào một điểm mạnh nhỏ ở tấm xuyên suốt giữa obscura trên và dưới.

2.2.7. Định chuẩn hệ thống quang học: phát hiện bằng bộ lọc trung tính với mật độ quang học 3,0 và bước sóng 550 ~ 650nm.

2.2.8Cửa sổ quang học: bao gồm một tấm xuyên suốt không bị cản trở và một hộp camera obscura.

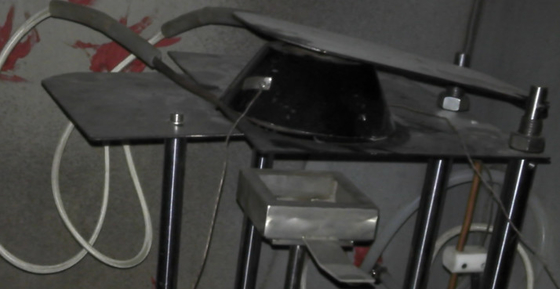

3. Xương phóng xạ:

3.1. Ống kim bức xạ: Nó bao gồm một yếu tố sưởi ấm với công suất định giá 2600W, có thể cung cấp cường độ bức xạ 10KW / m2 ~ 50KW / m2 ở trung tâm bề mặt mẫu.Khi thử nghiệm độ bức xạ của hai vị trí khác cách trung tâm mẫu 25 mm, độ bức xạ của hai vị trí này không thể thấp hơn 85% độ bức xạ của trung tâm mẫu.

3.2. Máy sưởi nồng nhiệt: được cung cấp bởi một nguồn điện độc lập, công suất của biến áp cách ly đơn pha là 3000W, và điều khiển nhiệt độ áp dụng điều khiển thyristor với chu kỳ nhanh,và nhiệt độ điều khiển có thể được ổn định ở ± 2 °C.

3.3. Máy đo lưu lượng nhiệt: một khu vực phẳng với phạm vi 50kw / m2 và đường kính 10mm trong khu vực tiếp nhận bức xạ, bề mặt của nó được phủ màu đen mờ, và làm mát là làm mát bằng nước.

3.4. Đốt lửa: vòi lửa được làm bằng ống đồng khẩu độ Φ4,0mm, và chiều dài ngọn lửa và đo ngang là 30mm.

4Hệ thống cung cấp khí:

4.1. Nguồn khí: độ tinh khiết là 95%, khí Propane và khí hỗn hợp, áp suất là 170Kpa

4.2. Propane flowmeter: 1 ~ 100cm3/min

4.3. Máy đo lưu lượng không khí: 5 ~ 500cm3/min

5Hiệu suất:

1. Độ phân giải truyền: 0.0001%;

2Phạm vi đo: 0-100%; Chuyển bánh tự động khi đo.

3. Độ chính xác đo: ± 3%;

4. Điện áp hoạt động: AC200-240V 50Hz;

5Độ ẩm môi trường: nhiệt độ phòng -40°C

6Môi trường làm việc: Khi dụng cụ đang chạy, nó nên tránh ánh sáng mặt trời trực tiếp và không có luồng không khí bị ép.

6Phần mềm đo:

Dựa trên giao diện hoạt động Windows XP và phong cách LabVIEW. Transmittance so với đường cong thời gian được hiển thị. giao diện tiếng Trung và tiếng Anh, và cung cấp hướng dẫn sử dụng tiếng Trung và tiếng Anh.
