Máy kiểm tra kháng ozone cho các vật liệu không phản ứng với ozone để ước tính sức đề kháng của elastomer

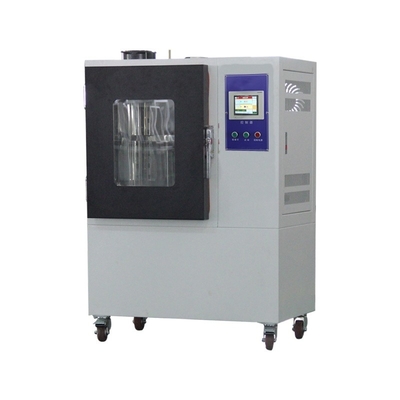

DX7120Thiết bị kiểm tra kháng ozone

1. Tiêu chuẩn:

Phù hợp với ISO 10810 (Phần 13), IEC 60811-403, ASTM D 470, IS 3400 (Phần 20): 1994, ISO 1431-1/1994 và ASTM 4575.

2. Tổng quan:

Theo IS 10810 (Phần 13), IEC 60811-403, ASTM D 470, IS 3400 (Phần 20): 1994,ISO 1431-1/1994 và ASTM 4575 để ước tính khả năng chống tấn công ozone của vật liệu elastomer và polymer của cápThiết bị thử nghiệm phải bao gồm một buồng thử nghiệm, một máy tạo ozone với nguồn cung cấp điện áp cao và bộ điều khiển, một máy sấy không khí / máy làm sạch, một điều khiển máy đo lưu lượng, một buồng điều khiển nhiệt độ,một dụng cụ thủy tinh, một máy chứa mẫu để thử nghiệm hóa học, và một thiết bị phát hiện ozone.

3Các thông số kỹ thuật:

1) Phòng thử nghiệm nên được làm bằng vật liệu không phản ứng với ozone, tốt nhất là thép không gỉ.

2) Phòng nên có dung lượng ít nhất 60 lít và nên là một lò lạnh với cả sưởi ấm và làm mát

3) Nhiệt độ của buồng thử nghiệm nên được điều khiển bằng bộ điều khiển chỉ số nhiệt độ điện tử bằng cảm biến PT-100.

4) Phạm vi nhiệt độ cần thiết là 10 °C đến 80 °C và độ chính xác điều khiển tốt hơn ± 1 °C

5) The inner chamber should be accessible through a door with an appropriate closing mechanism and sealing to prevent partial pressure loss or adverse effects on ozone concentration levels throughout the test.

6) Cửa phải có một thiết bị hoặc cơ chế khóa để ngăn chặn mở vô tình trong thời gian dự kiến của thử nghiệm.

7) Cửa truy cập phải được trang bị một cửa sổ quan sát làm bằng thủy tinh thắt và phải được niêm phong để ngăn ngừa mất áp suất một phần hoặc tác động bất lợi đến nồng độ ozone trong quá trình thử nghiệm.

8) Phòng bên trong có thể được trang bị một nguồn ánh sáng để quan sát trung gian mẫu.

9) Các buồng bên trong có thể được trang bị một giá đỡ hoặc giá đỡ để đặt mẫu, vật liệu của giá đỡ không nên phản ứng với ozone, tốt nhất là thép không gỉ,và giá đỡ nên được thiết kế theo cách mà nó giảm thiểu tác động đến việc giới thiệu, lưu thông, trao đổi hoặc phát thải hỗn hợp không khí-ozone.

10) Yêu cầu các thiết bị để tạo ra, đo lường và kiểm soát nồng độ và áp suất một phần của luồng ozone không khí,và ngăn ngừa lớp ozone khi dòng ozone không khí được đưa vào buồng.

4. Máy phát ozone:

1) Nguồn tạo ra ozone phải được đặt bên ngoài buồng thử nghiệm và các chất lạ trong dòng khí phải được lọc đầy đủ.

2) Máy phát ozone nên có điện cực đồng tâm, được tách bởi một thủy tinh mỏng, với một điện áp áp dụng giữa các điện cực.

3) Máy phát điện có thể được cung cấp năng lượng bởi một bộ biến áp điện áp cao với phạm vi điện áp tối đa 20-30 kV và dòng điện đầu ra 8 mA với điều khiển thay đổi điện áp.Độ chính xác của bộ biến áp điện áp cao nên là ± 1%.

4) Bộ máy tạo ozone nên được lắp đặt trong một vỏ gỗ để đảm bảo sự an toàn hoàn toàn của người vận hành.

5) Nồng độ ozone nên được đo trực tiếp bằng máy đo ozone hoặc thiết bị phân tích ozone / máy dò ozone,nồng độ ozone trong buồng thử nghiệm nên từ 25 đến 500 pphm (phần trên triệu) hoặc ppb (phần trên tỷ), và máy đo ozone nên có phạm vi tùy chọn từ 25 đến 500 pphm/ppb

6) Ngoài máy dò ozone / máy phân tích ozone, tất cả các phụ kiện cần thiết cho phương pháp hóa học nên được cung cấp để xác minh.

5. Cung cấp không khí:

1) Nguồn không khí phải đến từ môi trường hoặc nguồn cung cấp không khí nén, và được lọc hoặc lọc hoàn toàn và một máy sấy không khí là cần thiết để loại bỏ độ ẩm từ không khí

2) Một chỉ số độ ẩm bao gồm gel chỉ số độ ẩm có thể sử dụng nhiều lần nên được cung cấp.

3) Tốc độ lưu lượng của không khí với nồng độ ozone cần thiết nên nằm trong khoảng từ 280 l/h đến 560 l/h, và áp suất không khí nên được duy trì cao hơn một chút áp suất khí quyển.

4) Máy đo lưu lượng với điều khiển: phải có khả năng điều chỉnh lưu lượng không khí rất mỏng trong phạm vi 2 đến 20 l/min.

6- Ventilator lưu thông:

1) Để lưu thông hỗn hợp ozone, một quạt điện phải được cung cấp có thể duy trì tốc độ không đổi trong suốt quá trình thử nghiệm.

2) Tốc độ đo từ 50 mm ở cạnh trước của cánh quạt ở phía phòng gió không được thấp hơn 0,6 m/s.

3) Động cơ quạt không được đặt trong nhà. Động cơ quạt phải có trục mở rộng hoặc cơ chế truyền động để cô lập động cơ khỏi khoang bên trong.

4) Các cánh quạt phải được nhúng vào buồng gió và được tách hoặc đóng bằng một lưới bảo vệ hoặc lồng lưới.

7Các dụng cụ thủy tinh:

1) Thu thập khí ozone và xác định nồng độ ozone bằng phân tích hóa học.

8- Nhóm mẫu:

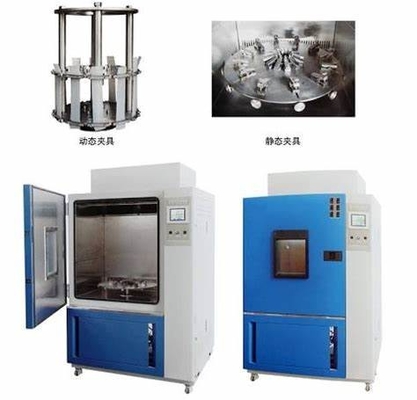

1) Một hỗn hợp xoay cơ học có kích thước đủ nên được lắp đặt trong buồng thử nghiệm và một cái cầm nên được lắp đặt trên nó hoặc một khung để cố định mẫu vật nên được lắp đặt.

2) Mẫu thử nên được di chuyển với tốc độ từ 20 mm/s đến 25 mm/s trong một mặt phẳng thẳng đứng với luồng không khí,theo cách mà cùng một mẫu đạt đến cùng một vị trí trong buồng thử mỗi 8 đến 12 phút.

9Hệ thống xả:

1) Phòng thử nghiệm phải được trang bị hệ thống xả thích hợp và thiết bị giảm tầng ozone, chẳng hạn như thiết bị xúc tác.

2) The exhaust system must operate in such a way that the air-ozone mixture from the test chamber must be exposed to an appropriate ozone depleting device or catalytic device so as not to introduce it into the ambient atmosphere.

10. Sức mạnh đầu vào:

Nguồn điện đầu vào hoạt động là 220V + / - 10% AC, và tần số là 50Hz + / - 3%.

11. Định chuẩn:

1) Máy đo ozone/máy phân tích ozone, máy đo lưu lượng và bộ điều khiển nhiệt độ và buồng thử nghiệm nên được hiệu chuẩn bởi các phòng thí nghiệm được NABL (ISO/IEC 17025) công nhận

12- Thể hiện:

1) Tiến hành đào tạo về hoạt động đầy đủ của thiết bị và hệ thống điều khiển theo đặc điểm kỹ thuật CPRI.

2) Hiển thị và xác minh chức năng của thiết bị dò ozone bằng các phương pháp hóa học trong quá trình lắp đặt và đưa vào sử dụng.
