Cáp và dây cáp quang tính toàn vẹn Thiết bị thử nghiệm cháy Kiểm tra khả năng của dây và cáp

DX8422CKiểm tra sự toàn vẹn của đường dây cáp quangthiết bị

Phù hợp với tiêu chuẩn:Máy kiểm tra khả năng chống cháy cho sự toàn vẹn của dây cáp và dây cáp quang GB/T19216.11-2003/IEC60331-11:1999 "Kiểm tra tính toàn vẹn của dây cáp và dây cáp quang trong điều kiện cháy - Phần 11:Thiết bị thử nghiệm - Thiết kế nguồn cung cấp lửa riêng biệt với nhiệt độ lửa không dưới 750 °C, Phù hợp hoàn toàn với GB/T19216.21-2003/IEC 60331-21:1999 "Kiểm tra tính toàn vẹn của đường dây cáp và cáp quang trong điều kiện bốc cháy - Phần 21:Các thủ tục và yêu cầu thử nghiệm - Cáp với điện áp số là 0.6/1.0kV trở xuống" và GB/T19216.23-2003/IEC 60331-23:1999 "Kiểm tra tính toàn vẹn đường dây của cáp và cáp quang trong điều kiện cháy - Phần 21:Thủ tục và yêu cầu thử nghiệm - Cáp truyền dữ liệu" GB/T19216.25-2003/IEC 60331-25:1999 "Kiểm tra tính toàn vẹn đường dây của cáp và cáp quang trong điều kiện bốc cháy - Phần 21: Thủ tục và yêu cầu thử nghiệm - Cáp quang" yêu cầu tiêu chuẩn thử nghiệm.

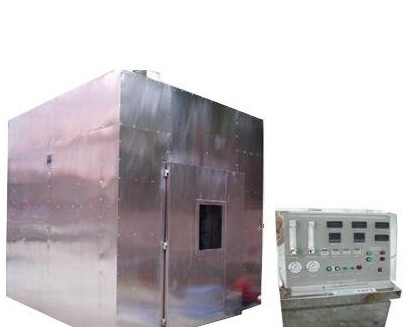

Thiết kế của buồng đốt (xem hình 1 và hình 2) áp dụng hai phương pháp để khách hàng lựa chọn:

1. Phương pháp đầu tiên là sử dụng xây dựng tường gạch, và công ty của chúng tôi đã đề xuất một kế hoạch thiết kế và gửi kỹ sư chuyên nghiệp để cung cấp hướng dẫn xây dựng tại chỗ;
2. Phương pháp thứ hai là sử dụng các vật liệu thích hợp để cố định nó trên khung sắt góc để tạo thành toàn bộ buồng đốt khối.
3. Kích thước buồng đốt: 3M x 3M x 3M, tổng cộng 27 mét khối. Có thể là một cấu trúc tường gạch hoặc một cấu trúc tấm thép, được lựa chọn bởi khách hàng

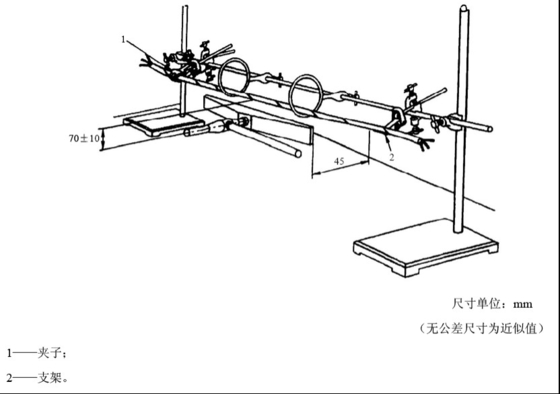

4. Máy giữ mẫu: Mẫu được hỗ trợ bởi hai hoặc ba vòng kim loại có đường kính bên trong khoảng 150mm, như được hiển thị trong hình 3.

Đơn vị kích thước:mm (Các kích thước không có độ khoan dung là các giá trị gần đúng)

Thiết bị đốt:

1. đèn phun: một đèn phun khí propane ruy băng với chiều dài danh nghĩa là 500mm và chiều rộng 15mm, được trang bị máy trộn Venturi. Có ba hàng vòi với đường kính danh nghĩa là 1.32mm và khoảng cách trung tâm là 3.2mm lỗ khoan xem hình 4

2. Bộ đo lưu lượng: Bộ đo lưu lượng không khí: 80L/min; Bộ đo lưu lượng propane: 5L/min

3Thành phần của hệ thống điều khiển đèn phun bao gồm: van điều chỉnh áp suất, thiết bị thắp sáng piezoelectric, thiết bị dập tắt, nhiệt cặp điều khiển nhiệt độ,Nguồn khí (được cung cấp bởi công ty của bạn), van điều chỉnh, thiết bị bắt lửa, đường ống khí, máy đo lưu lượng, máy trộn Venturi, đèn phun, van bóng, đường ống dẫn không khí, bình khí nén (người dùng tự cung cấp)

4. Thời gian: 0 ~ 99.99s / m / h, có thể được đặt tùy ý

5Thiết bị thắp sáng: cho thắp sáng tự động

6. Máy điều khiển nhiệt độ: bao gồm hai bộ phận giám sát nhiệt độ, với phạm vi nhiệt độ từ 0 ~ 1000 °C và có thể được đặt tùy ý.

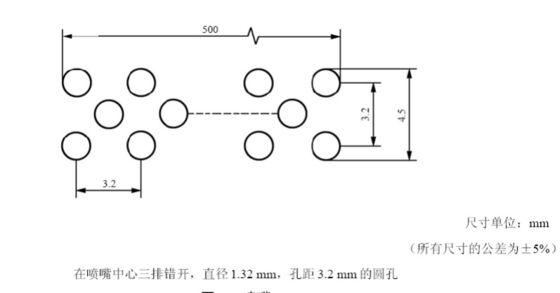

Đơn vị kích thước:mm

Tất cả các độ khoan dung kích thước là ± 5%

Ba hàng lỗ tròn được xếp theo giai đoạn với đường kính 1,32 mm và khoảng cách 3,2 mm được sắp xếp ở trung tâm vòi phun.

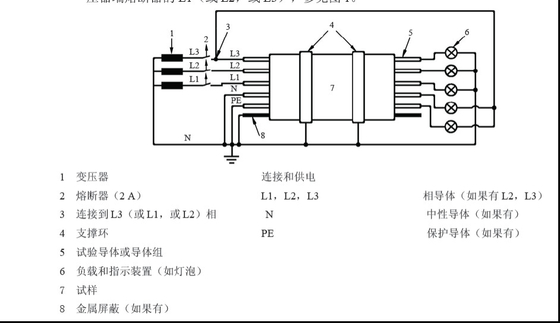

Trọng lượng đường dây: Hình 5 Máy biến áp thử nghiệm: 3000VA ba mảnh

Điện áp thử nghiệm: AC1000V Điện áp thử nghiệm: 3A

1. Máy biến áp Kết nối và nguồn cung cấp điện
2. Fuse ((2A) L1,L2,L3 Phân đoạn dẫn ((Nếu có L2.L3)
3. Kết nối với L3 ((hoặc L2, hoặc L1) N dây dẫn trung tính ((nếu có)
4. Vòng hỗ trợ PE Hướng dẫn bảo vệ ((nếu có)
5. Các dây dẫn thử nghiệm và nhóm dây dẫn
6. Thiết bị tải và chỉ số (chẳng hạn như bóng đèn)
7. Mẫu
8. Màn chắn kim loại ((Nếu có)

Phù hợp với tiêu chuẩn:được sản xuất và sản xuất theo tiêu chuẩn quốc gia GB/T19216.11-2003 IEC60331-11.

Phạm vi áp dụng:Được sử dụng để kiểm tra khả năng hoạt động liên tục của dây và cáp trong điều kiện được chỉ định dưới một nguồn lửa và thời gian nhất định.Thiết bị thử nghiệm bao gồm một thiết kế tích hợp của các bộ phận thử nghiệm và kiểm soát. Vỏ bên ngoài và các thành phần quan trọng của buồng thử nghiệm được làm bằng thép không gỉ và có khả năng chống ăn mòn khói và khí.có chức năng thắp tự động, màn hình cảm ứng, quan sát và ghi lại thuận tiện, và sử dụng ổn định và đáng tin cậy.

Nguồn khí để thử nghiệm ngọn lửa: Sử dụng khí propan hoặc khí dầu mỏ hóa lỏng với độ tinh khiết hơn 95% (được cung cấp bởi người sử dụng).

Đốt bụi là một vòi khí propane loại dây đai với một máy trộn Venturi, với chiều dài vòi 500mm và chiều rộng 15mm. Có ba hàng lỗ nhỏ bị phân tán trên vòi, với đường kính 1.32mm và khoảng cách 3,2mm.

Các vòi phải cách đáy hộp ít nhất 200 mm và cách tường hộp ít nhất 300 mm (hộp phải được trang bị riêng biệt).

Độ kính bên trong của vòng kim loại khoảng 150 mm.

Được trang bị máy đo lưu lượng kép và điều chỉnh áp suất, với phạm vi máy đo lưu lượng không khí 0,5-5 mét khối mỗi giờ và phạm vi lưu lượng khí 0,1-1 mét khối mỗi giờ.Được trang bị thiết bị đo nhiệt độ (cặp nhiệt loại K), trong điều kiện (750 + 50 °C, -0 °C), đốt trong 10 phút, và sự khác biệt nhiệt độ giữa hai nhiệt cặp không được vượt quá 40 °C. Quá trình thử nghiệm được điều khiển tự động.

Được trang bị chức năng phát hiện thông minh, nó tự động báo động và tắt nguồn cháy khi mạch ngắn xảy ra trong mẫu trong quá trình thử nghiệm.

Cung cấp 5 vòng kim loại có đường kính bên trong khoảng 150 mm theo yêu cầu của tiêu chuẩn,và khoảng cách giữa các vòng kim loại có thể được điều chỉnh tự do để dễ dàng cố định và hỗ trợ các mảnh thử nghiệm.

Máy giữ mẫu bằng thép không gỉ, có sức chịu tải 30kg.

Không bao gồm buồng đốt (buồng đốt đòi hỏi 27 mét khối), máy nén không khí do khách hàng cung cấp (3HP)

Bao gồm tải: điện áp thử nghiệm có thể điều chỉnh từ 0 đến 1000V;

Phạm vi dòng điện: 0,1-3A, dòng điện thử nghiệm có thể được điều chỉnh theo các yêu cầu tiêu chuẩn, nhưng nếu nó lớn hơn 3A, nó sẽ được bảo vệ;

Khả năng tải phải đảm bảo rằng mẫu thử có thể tiếp tục được thử nghiệm ngay cả khi dòng thử nghiệm tiếp cận 3A.

Vòng điện có các thiết bị bảo vệ thích hợp để đảm bảo rằng trong quá trình đốt cháy hoặc hỏng cáp,nhân viên sẽ không bị điện giật và thiết bị sẽ không bị trục trặc do hỏng cáp.

Trong quá trình kiểm tra tính toàn vẹn mạch điện của dây cáp được kiểm tra trong quá trình đốt cháy,mỗi mạch (ba pha) và điểm trung tính phải được kết nối theo chuỗi với một bộ an toàn để bảo vệ bộ biến áp bước lên. Khi dây an toàn tan vỡ, phải có một ánh sáng chỉ báo để hiển thị pha nóng chảy hoặc đất.

Để thuận tiện hoạt động, khi hiệu chỉnh nhiệt độ, vị trí cố định của mẫu sẽ lệch khỏi nguồn lửa.Di chuyển mẫu bằng tay đến vị trí nguồn lửa.

Nếu màn hình cảm ứng được chọn, nó có các chức năng sau: tự động phát hiện nhiệt độ của hai nhiệt cặp, hiển thị đường cong nhiệt độ thông qua màn hình cảm ứng,và báo động báo động khi giới hạn nhiệt độ đặt tiêu chuẩn trên và dưới được vượt quá (khu hướng thời gian biểu hiện đường cong 15 phút, màn hình kỹ thuật số không có chức năng này).
