Máy kiểm tra dấu vết rò rỉ điện áp cao

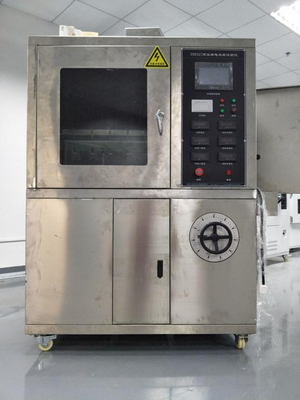

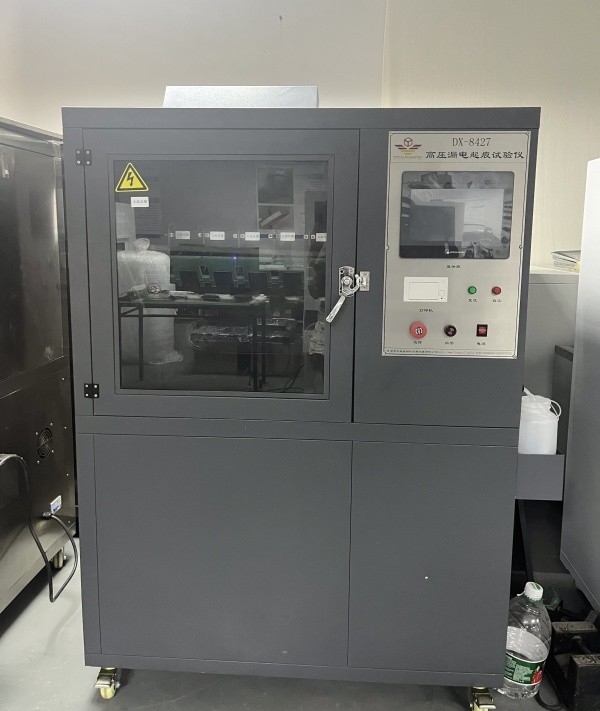

DX8427HMáy kiểm tra vết rò rỉ điện áp cao

1Sphạm vi áp dụng:

Chủ yếu phù hợp để kiểm tra khả năng chống mòn và ăn mòn của các sản phẩm điện và điện tử, thiết bị gia dụng và vật liệu của chúng,mô phỏng việc sử dụng chất gây ô nhiễm lỏng và mẫu bề mặt nghiêng ở tần số công suất (48Hz -62Hz)Đánh giá mức độ kháng của vật liệu cách điện được sử dụng trong điều kiện môi trường khắc nghiệt bằng cách đo độ kháng điện và ăn mòn.Dưới ảnh hưởng của độ ẩm và tạp chất trong các sản phẩm điện, rò rỉ cách điện có thể xảy ra giữa các bộ phận tích điện có cực khác nhau hoặc giữa các bộ phận tích điện và kim loại đất.hoặc xói mòn vật liệu do thải, và thậm chí dẫn đến hỏa hoạn. thử nghiệm này là một thử nghiệm phá hoại mô phỏng tình huống trên trên vật liệu cách điện,được sử dụng để đo lường và đánh giá sức đề kháng tương đối với rò rỉ và đánh dấu của chất cách điện dưới tác động của một trường điện và tạp chất chứa nước ở một điện áp nhất địnhNó phù hợp với vật liệu cách điện rắn và các sản phẩm của chúng trong các sản phẩm điện và điện tử, thiết bị gia dụng, chẳng hạn như ổ cắm relé, nắp công tắc chuyển đổi, tiếp xúc,vv.

2, phù hợp với tiêu chuẩn:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", các mục thử nghiệm mô phỏng được chỉ định trong tiêu chuẩn cho thử nghiệm truy xuất rò rỉ AC/DC của vật liệu cách điện, áp dụng cho cao su,nhựa và vật liệu cách điện khác như phương pháp phẳng nghiêng- Tiêu chuẩn cho năm bộ máy thử cao su silicone và máy thử silicone

Các thông số kỹ thuật:

Điện cực: dày 0,5mm Vật liệu: thép không gỉ;

Khoảng cách giữa điện cực trên và dưới: 50,0mm ± 0.1;

Điện áp thử nghiệm: 100V-6000V có thể điều chỉnh không bước;

Bộ điều chỉnh điện áp: đầu ra: có thể điều chỉnh từ 0~250V, với công suất 5KVA;

Khi dòng mạch là 60mA, ngắt điện áp đầu ra;

Thời gian thử nghiệm: 6 giờ;

Độ chính xác thả: 0,5%;

Độ ổn định điện áp: ± 1%;

Bộ điều chỉnh điện áp chính xác cao: đầu ra AC220V. Lượng 6000W. Độ chính xác ± 1%;

Bộ biến áp thử nghiệm: Năng lượng 5KVA. Điện áp đầu ra tối đa AC6000V (hoặc DC6000V tùy chọn);

Khám phá dấu vết: Theo tiêu chuẩn GB/T6553-2003/4.1.2, áp dụng một điện áp (2.5kV, 3.5kV và 4.5kV), và nhỏ giọt chất lỏng bị ô nhiễm với một dòng chảy nhất định. Nếu dòng chảy dưới 60mA trong 6 giờ mà không chảy, nó được coi là đi qua;

Thiết bị thả: sử dụng một bơm vòng xoáy chính xác Ralph, với một phạm vi dòng chảy 0,00185-20 ml / phút, tốc độ hoạt động 0,1-50 vòng quay / phút,và sai số chính xác dòng chảy nhỏ hơn 00,5%;

Điện áp đầu ra: AC/DC (có thể chuyển đổi)

Vỏ: Được làm bằng thép không gỉ SUS304 (bề mặt chải);

Bể nước thải được làm bằng thép không gỉ 316 và được trang bị thiết bị niêm phong.

Khối lượng là 0,56m3, khối lượng studio: 900L * 650W * 950H (mm);

Kích thước thiết bị: 1200L * 750W * 1800H (mm), chiều dài 750 * chiều rộng 1180 * chiều cao 1760mm, hộp gỗ 890 * 1320 * 1900

Trọng lượng: khoảng 200kg

Thiết bị điều khiển: Sử dụng Siemens PLC + Taiwan Weinview điều khiển màn hình cảm ứng, điều khiển chính xác, hoạt động đơn giản, thiết kế hoàn toàn nhân bản, tạo báo cáo tự động sau khi thử nghiệm,và máy in nhiệt bảng có thể in kết quả thử nghiệm một cách kịp thời;

Số lượng các nhóm thử nghiệm: Năm nhóm (trong quá trình thử nghiệm, một bơm kiểm soát một nhóm giọt và quá trình thử nghiệm không ảnh hưởng đến nhau,không thường thấy trên thị trường vì một máy bơm kiểm soát năm nhóm) (có thể được thử nghiệm riêng lẻ hoặc cùng nhau)

Các bước thử nghiệm:

Chuẩn bị cho thí nghiệm: Trừ khi có quy định khác, thí nghiệm nên được thực hiện ở nhiệt độ môi trường xung quanh (23±2) °C, với năm mẫu được thử nghiệm cho mỗi vật liệu.Khi lắp đặt mẫu, bề mặt thử nghiệm mờ phải hướng xuống, làm cho nó ở góc 45 ° với mặt phẳng ngang.

Lưu ý:Sử dụng các miếng giấy lọc mới cho mỗi thí nghiệm.

Đầu tiên, tiêm chất lỏng bị ô nhiễm vào lớp phủ giấy lọc để làm ẩm đầy đủ giấy lọc.Điều chỉnh tốc độ lưu lượng của chất lỏng bị ô nhiễm và điều chỉnh tốc độ lưu lượng theo các quy định trong bảng 1Quan sát dòng chảy trong ít nhất 10 phút để đảm bảo rằng chất lỏng bị ô nhiễm chảy đều đặn xuống bề mặt của mẫu giữa hai điện cực.Các chất lỏng bị ô nhiễm nên chảy ra từ lỗ trục của điện cực trên thay vì tràn từ bên hoặc trên cùng của giấy lọc.

Áp dụng điện áp

Phương pháp 1: Phương pháp theo dõi điện áp liên tục.

Khi chất lỏng bị ô nhiễm chảy đồng đều với tốc độ dòng chảy được chỉ định trong bảng 1, hãy tắt công tắc và tăng điện áp lên một trong các giá trị điện áp phù hợp hơn là 2,5 kV, 3,5 kV hoặc 4,5 kV.Bắt đầu thời gian và giữ cho điện áp không đổi trong 6 giờ.

Nếu cần phải thử nghiệm ở điện áp cao hơn hoặc thấp hơn, một bộ mẫu khác gồm năm mẫu sẽ được lấy cho mỗi điện áp thử nghiệm được ưa thích để thử nghiệm.

Điện áp liên tục là điện áp cao nhất mà cả năm mẫu không bị hư hại sau khi tiếp xúc trong 6 giờ.

Các vật liệu được phân loại như sau:

Mức 1A0 hoặc 1B0: Theo tiêu chuẩn đánh giá A hoặc tiêu chuẩn đánh giá B, nếu bất kỳ mẫu nào bị hỏng trong vòng 6 giờ ở 2,5kV;

Cấp độ 1A2.5 hoặc 1B2.5: Nếu cả năm mẫu có thể chịu được điện áp 2,5kV trong 6 giờ và bất kỳ mẫu nào bị hỏng trong vòng 6 giờ ở 3,5kV;

Mức 1A3.5 hoặc 1B3.5: Nếu cả năm mẫu có thể chịu được điện áp 3,5kV trong 6 giờ và bất kỳ mẫu nào bị hỏng trong vòng 6 giờ ở 4,5kV;

Mức IA4.5 hoặc 1B4.5: Nếu cả năm mẫu đều chịu được điện áp 4,5kV trong 6 giờ; Trong mỗi trường hợp, độ sâu xói mòn tối đa nên được báo cáo.

Phương pháp 2: Phương pháp theo dõi điện áp theo từng bước:

Chọn một điện áp khởi động với một giá trị gấp đôi 250V, bắt đầu từ đầu,để không vi phạm tiêu chuẩn đánh giá A (điện vượt quá 60 mA) trước mức điện áp cấp ba (một thử nghiệm sơ bộ có thể được yêu cầu)Khi chất lỏng bị ô nhiễm chảy đồng đều ở tốc độ dòng chảy được chỉ định, đóng công tắc và tăng điện áp đến giá trị đã chọn, duy trì điện áp trong 1 giờ,và sau đó tăng dần điện áp 250 V mỗi giờ cho đến khi thiệt hại theo tiêu chuẩn đánh giá A xảy raKhi điện áp tăng, tốc độ dòng chảy của chất lỏng bị ô nhiễm và giá trị kháng của điện trở hàng loạt cũng nên tăng theo các quy định trong bảng 1.

Điện áp điện hóa theo giai đoạn là điện áp cao nhất mà cả năm mẫu đều không bị hư hại sau khi tiếp xúc với Ih.

Các vật liệu được phân loại như sau:

Mức 2Ax, trong đó x là điện áp cao nhất mà vật liệu được thử nghiệm có thể chịu được, được thể hiện bằng kV.

Lưu ý1: Sẽ chắc chắn có hiện tượng nhấp nháy đáng kể. Nếu không, mạch, dòng chảy của chất lỏng bị ô nhiễm và sức đề kháng của chất lỏng bị ô nhiễm nên được kiểm tra cẩn thận.

Nhấp nháy đề cập đến một vòng cung nhỏ màu vàng đến trắng (đôi khi màu xanh trong một số vật liệu) xuất hiện trực tiếp trên răng điện cực dưới trong vòng vài phút sau khi áp dụng điện áp.

Mặc dù có thể chảy từ một răng sang một răng khác trước khi một "điểm nóng" nhỏ sáng ổn định cuối cùng xảy ra, nhưng các dịch thải này về cơ bản được thực hiện theo cách liên tục.Những "điểm nóng" này có thể đốt cháy bề mặt của mẫu và cuối cùng có thể dẫn đến tổn thương điện hóa học. xả nhanh trên bề mặt của mẫu giữa hai điện cực có thể không gây ra theo dõi.

Các hiện tượng scintillation đáng kể cũng có thể được quan sát bằng cách sử dụng một máy dao động tia cathode. Một tín hiệu có thể được lấy từ cả hai đầu của một điện trở (như 3301Z,2W) kết nối hàng loạt với một thiết bị điện dư thừa.

Nhấp nháy bình thường có thể được quan sát từ hình sóng tần số điện liên tục, nhưng không đồng đều và bị gián đoạn mỗi nửa chu kỳ.

Lưu ý2: Trước khi dấu vết đạt đến điện cực trên, khi một dòng điện 60mA chảy qua dấu vết dẫn điện và chất điện giải bị giữ lại trên bề mặt mẫu,thiết bị quá điện nên được kích hoạt.

Lưu ý3: Độ sâu xói mòn nên được đo sau khi cạo hoặc sử dụng các phương pháp khác để loại bỏ cách điện phân hủy và các mảnh vỡ.

Công cụ này được thiết kế theo tiêu chuẩn GB/T6553-2003 và IEC60587-2007.

Tiêu chuẩn dựa trên: GB/T6553-2014/IEC60587:2007 Phương pháp thử nghiệm để đánh giá khả năng kháng khả năng truy xuất dấu vết và ăn mòn của vật liệu cách điện được sử dụng trong điều kiện môi trường khắc nghiệt

Phương pháp 1: Phương pháp theo dõi điện áp liên tục;

Phương pháp 2: Phương pháp theo dõi điện áp theo từng bước.

Tiêu chuẩn mới nhất GB/T6553-2014/IEC60587:2007

Sự khác biệt chính giữa GB/T6553-2014 và GB/T6553-2003 là:

Tiêu chuẩn này được soạn thảo theo các quy tắc trong GB/T 1.1-2009.

Tiêu chuẩn này thay thế GB/T 6553-2003<.

So với GB/T 6553-2003, những thay đổi chính trong tiêu chuẩn này là như sau:

Tên của tiêu chuẩn này đã được thay đổi thành "Phương pháp thử nghiệm để đánh giá khả năng kháng khả năng truy xuất và ăn mòn của vật liệu cách điện được sử dụng trong điều kiện môi trường nghiêm trọng";

¢ Tần số năng lượng đã được thay đổi từ "48 Hz -62 Hz" thành "45 Hz -65 Hz" (xem Chương 1, Chương 1 của ấn bản năm 2003);

¢ Việc làm sạch mẫu được chỉ định rõ ràng trong chuẩn bị mẫu (xem 3.2, phiên bản 3.2);

- Thay đổi "... có thể hoạt động khi vượt quá 60 mA trong 2 giây "... để "... có thể hoạt động khi vượt quá 60 mA hoặc 6 mA trong 2 đến 3 giây "... (xem 4.1.4 của phiên bản 4.1.4, 2003);

️Thêm "thiết bị thông gió 4.6" (xem 4-6);

-1. Thay đổi "với góc 45 ° theo chiều ngang" thành "với góc 45 ° ± 2 ° theo chiều ngang" và thêm nội dung "5 mẫu có thể được thử nghiệm cùng nhau hoặc độc lập" (xem 5.1.2 của phiên bản 5.1.2, 2003);

1- Thêm nội dung "khuôn" và "ví dụ minh họa" (xem 5.1.3 của phiên bản 5.1.3, 2003);

Tiêu chuẩn 5.4 này thay thế nội dung của tiêu chuẩn đánh giá điểm cuối trong Chương 1 của GB/T 6553...2003 và thêm nội dung "Khi mẫu có lỗ do ăn mòn tập trung hoặc bốc cháy, nó được coi là đã đạt đến điểm cuối" (xem Chương I của phiên bản 5.42003).

Phương pháp dịch được sử dụng trong tiêu chuẩn này tương đương với sử dụng IEC 60587:2007.

Tiêu chuẩn này được đề xuất bởi Hiệp hội Công nghiệp Điện Trung Quốc.

Tiêu chuẩn này thuộc thẩm quyền của Ủy ban kỹ thuật quốc gia về đánh giá và tiêu chuẩn hóa vật liệu cách điện và hệ thống cách điện (SAC/TC 301).

Các đơn vị soạn thảo chính của tiêu chuẩn này là Guilin Electric Appliance Science Research Institute Co., Ltd., Shenzhen Institute of Standards and Technology,Guangdong Biaomei Silicon Fluoride New Materials Co.., Ltd., và Viện Công nghệ Điện và Kinh tế Bắc Kinh trong ngành công nghiệp máy móc.

Các nhà soạn thảo chính của tiêu chuẩn này là Wang Xianfeng, Liu Zhiyuan, Sun Rong, Song Yan, Huang Zhenhong, Liu Yali, Chen Yuhui, Weng Simiei, Lu Wencan, Tang Ying và Guo Liping.

Các phiên bản trước của tiêu chuẩn này đã được phát hành như sau:

¥ GB/T 6553-1986, GB/T 6553-2003.
