Máy kiểm tra rò rỉ dây và cáp điện áp cao

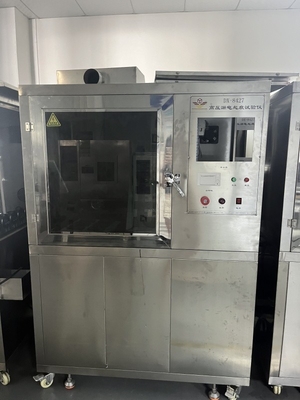

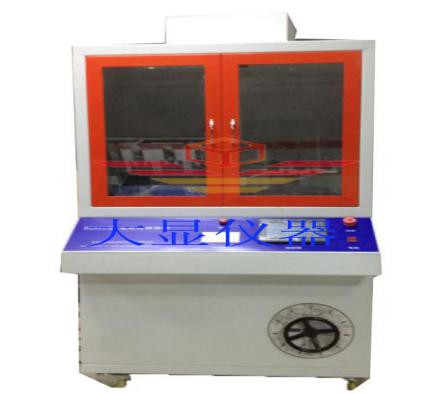

DX842B WMáy kiểm tra đánh dấu rò rỉ điện áp cao và dây cáp

Tổng quan:Sử dụng để kiểm tra khả năng của dây và cáp để chịu đựng hình thành dấu vết điện. mô phỏng môi trường thực tế và phun một 0.dung dịch natri clorua 1% ở tốc độ và dòng chảy nhất định trên mẫu đặt theo chiều dọc. Đồng thời, áp dụng một điện áp cao. Nếu dòng mẫu không vượt quá 1A trong chu kỳ này, mẫu sẽ không bị cháy, sẽ không có vòng cung liên tục giữa điện cực và mặt đất,và sẽ không có hiện tượng phân hủy trong mẫu, sau đó mẫu được coi là đủ điều kiện. Thích hợp cho cáp lõi duy nhất và cũng có thể được sử dụng để phát hiện cáp đa lõi.

Phạm vi áp dụng:Nó được sử dụng cho khả năng của dây và cáp để chịu được thiệt hại gây ra bởi các dấu vết điện gây ra bởi rò rỉ bề mặt trong điều kiện bẩn.

Tuân thủ các tiêu chuẩn:tuân thủ các yêu cầu của các phương pháp thử nghiệm GB/T 3048.1-2007 về tính chất điện của dây và cáp và các phương pháp thử nghiệm GB/T 3048.7-2007 về tính chất điện của dây và cáp: Phần 7:Yêu cầu tiêu chuẩn thử nghiệm đối với khả năng chống lại các dấu vết điện.

Thành phần và đặc điểm của thiết bị:Bộ phận điều khiển điện, thiết bị phun, máy phát điện áp cao, bộ điều chỉnh điện áp và thiết bị thu nước thải; Bên ngoài của thiết bị được làm bằng thép không gỉ,và bên trong được niêm phong bằng tấm epoxy chống ăn mòn và cách nhiệt, hiệu quả ngăn ngừa rò rỉ điện và chất lỏng gây ô nhiễm ăn mòn vỏ kim loại.

Nó là một trong những sản phẩm chính của công ty chúng tôi. Nó được phát triển chung bởi công ty chúng tôi và trung tâm thử nghiệm cáp CVC Quảng Châu.Nó sử dụng công nghệ điều khiển thông minh PC + PLC để tự động đo lường và kiểm soát chu kỳ phun và thời gian phun tối đa. Dữ liệu thử nghiệm có thể được lưu trữ và in; Phần điều khiển phun được làm bằng hộp thép không gỉ, và hồ phun được làm bằng tấm acrylic minh bạch như tinh thể, đẹp và thanh lịch.Công cụ được thiết kế theo cách nhân bản, đơn giản trong hoạt động, dễ sử dụng, và an toàn để hiển thị các dấu vết rò rỉ điện áp cao với một điện áp bán hàng nhà máy của 5000V.

Ttham số kỹ thuật

Điện áp thử nghiệm: 0 ~ 6000v có thể điều chỉnh

Điện thử: tối đa 2A

Điện báo động: 1 A

Bộ điều chỉnh điện áp: 10KVA Output 0~250v

Bộ biến áp điện áp cao: 10KVA Output 0~5000v

Máy kẹp điện cực: làm bằng đồng hoàn toàn

Khung cách nhiệt mẫu: làm bằng Teflon cách nhiệt cao

Thiết bị phun nước: phạm vi phun 1,2m, tốc độ phun 3m/s, khối lượng phun 0,5mm/min

Thiết bị phát hiện quá tải: sử dụng bộ ngắt mạch nhạy cao. Khi dòng mạch vượt quá giá trị đặt,nguồn cung cấp năng lượng sẽ tự động ngắt và tín hiệu báo động sẽ được phát ra

Hệ thống điều khiển: Sử dụng Siemens PLC + Weinview điều khiển màn hình cảm ứng chính xác, với phun chính xác, thời gian chính xác, hoạt động đơn giản và ghi dữ liệu tự động, không ghi và tính toán.

Thiết bị bảo vệ rò rỉ: thiết bị được trang bị thiết bị phát hiện rò rỉ nhạy cảm cao,có thể ngay lập tức ngắt nguồn cung cấp điện và báo động khi rò rỉ hoặc quá tải xảy ra, bảo vệ hiệu quả sự an toàn cá nhân của người vận hành và độ tin cậy của thiết bị.

Điều trị bên trong: bên trong được niêm phong bằng tấm epoxy chống ăn mòn và cách nhiệt, có tác dụng cách nhiệt và ngăn ngừa ăn mòn

Kích thước thiết bị: L1300mm*W800mm*H1700mm

Nguồn cung cấp điện: 220V 50/60hz

Trọng lượng thiết bị: 120kg
