Kiểm tra chống cháy của thành phần xây dựng lò dọc và lò ngang EN13381-8

DX8364 Kiểm tra chống cháy của thành phần xây dựng lò sưởi dọc và lò sưởi dọc (EN13381-8)

Cửa lò ngang:

Phạm vi thử nghiệm:

1. Các bức tường chịu tải bằng bê tông thép với một diện tích cháy một bên là 3000 × 3000 (mm), các bức tường chịu tải bằng cấu trúc thép với lớp bảo vệ (bộ phủ chống cháy),tường chịu tải bằng tấm ván thép nhẹ, các bức tường chịu tải, vv, và xác định nhiệt độ của các điểm được chọn với các phần khác nhau và chiều rộng khác nhau bên trong bức tường.

2. Kiểm tra chống cháy của các phụ kiện tái chế không mang tải. Thiết bị thử nghiệm thông minh cho khả năng chống cháy của tường không mang tải

Kích thước ròng của lò là 4200×4800×1500 (mm), và khu vực lửa của mẫu là 4200×4800 (mm)

Phạm vi thử nghiệm: Nó có thể phát hiện hiệu suất chống cháy của các mẫu cấu trúc đối xứng và không đối xứng trong cùng một điều kiện làm việc cùng một lúc, chẳng hạn như: cửa và cửa sổ chống cháy,thủy tinh, vật liệu chốt chống cháy, v.v. và cũng có thể thực hiện các thử nghiệm chống cháy trên các ngăn chắn chống cháy lớn và các thành phần ngăn chắn chống cháy như tường lửa siêu lớn,tường ngăn thủy tinh chống cháy và rèm chắn lửa, với hiệu quả cao, và có thể kiểm tra một số mẫu khác nhau hoặc tương tự cùng một lúc.

3Thiết bị thử nghiệm thông minh cho khả năng chống cháy của cột mang tải,

Kích thước ròng của lò là 3000 × 3000 × 4700 (mm), và chiều cao lửa của mẫu là 3000 ~ 4600 mm (tổng chiều cao của cột là 3600 ~ 5200 mm).Kích thước cắt ngang tối đa của mẫu là 800 mm × 800 mm hoặc Φ800 mm.

Tổng tải trọng trục là 15000kN, và tải trọng lập dị phía trên và phía dưới là 1000kN mỗi.

Phạm vi thử nghiệm:

1. Độ cao cột là 3600 ~ 5300mm, độ cao lửa là 3000 ~ 4700mm,và thử nghiệm chống cháy của các hình dạng và kích thước cắt ngang khác nhau của các cột bê tông thép chịu tải trọng tổng hợp đơn và nhiều lần.

2. Độ cao cột là 3600 ~ 5300mm, độ cao lửa là 3000 ~ 4700mm,và thử nghiệm chống cháy của cột cấu trúc thép với lớp bảo vệ (bọc chống cháy) được chịu các hình dạng và kích thước cắt ngang khác nhau của tải trọng tổng hợp đơn và nhiều lần.

3Định nhiệt độ của các điểm đo được chọn với các phần khác nhau và độ sâu khác nhau bên trong cột.

4. Kiểm tra khả năng chống cháy của các mặt hàng khác (như két an toàn) đang cháy ở mọi phía.

Thiết bị thử nghiệm thông minh cho hiệu suất chống cháy của bộ giảm cháy. Các cấu hình chúng tôi cung cấp dưới đây chỉ để tham khảo;

Phạm vi áp dụng:Nó phù hợp với các thành phần chịu tải và không chịu tải như tường, pout, cột, sàn, trần nhà và mái nhà, và các cấu trúc, phụ kiện hoặc cấu trúc khác có thể được sử dụng làm tài liệu tham khảo.Máy thử nghiệm này phù hợp để thử nghiệm tất cả các thành phần của GB/T9978.1~9 và tiêu chuẩn ISO834-1~9.

Phù hợp với các tiêu chuẩn:GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "Phương pháp thử nghiệm chống cháy cho các thành phần xây dựng Phần I: Yêu cầu chung", ISO834-1:1999 "Thử nghiệm chống cháy cho các thành phần xây dựng Phần I:Yêu cầu chung"

Các thông số chính:

Phòng thí nghiệm: 4.5M ((chiều dài) x 4.5M ((chiều rộng) x 3.5M ((chiều cao), việc sử dụng vật liệu cách nhiệt cao trong nhà.

Thiết bị nạp: Nạp cơ khí được áp dụng để di chuyển cần cẩu trên cao trong tòa nhà.

Khung hỗ trợ: được kết nối với nắp nêm trên khung bằng bốn cuộn.

Nhiệt cặp: bao gồm nhiệt cặp lò, cặp nhiệt phía sau, nhiệt cặp di động, nhiệt cặp bên trong và nhiệt cặp nhiệt độ môi trường xung quanh được phân phối ở các khu vực khác nhau.

Máy đo áp suất lò: Máy đo hình T, độ chính xác đo ± 2Pa

Lồng đo khoảng cách mẫu: đường kính 6 mm ± đường kính 0,1 mm ± đường kính 0,2 mm

Hệ thống đốt: hệ thống phân phối khí (trên phạm vi 10 mét), máy ném lửa (không dưới 20) và van điều chỉnh

Nguồn khí đốt: propan với độ tinh khiết hơn 95%, khí hóa lỏng (được cung cấp bởi người sử dụng)

Dòng khí: 0~100L/min Độ chính xác đo 2,5 lớp

Dòng không khí: 0~50m3/min Độ chính xác đo≤±0.5m3/min

Capacity of gas tank: ≥50kg×6

Hệ thống điều khiển nhiệt độ lò: điểm lấy mẫu tối đa là 10 điểm

hệ thống thông gió và máy giảm áp điều khiển, vv

Phạm vi đo nhiệt bức xạ trên bề mặt phản xạ của mẫu: 0 ~ 10W / cm2

Điều khiển nhiệt độ và áp suất trong lò được thực hiện bằng cách kết nối RS485 của máy tính với hệ thống điều khiển,và điện áp đầu ra DC của các cảm biến thử nghiệm đốt như nhiệt cặp và cảm biến áp suất được chuyển đổi thành hình thức kỹ thuật số, sau đó có thể được truyền đến hệ thống máy tính để hiển thị và lưu trữ.

Lưu ý:Thiết bị thử nghiệm chống cháy của các thành phần xây dựng nên được thực hiện theo các sản phẩm cần được kiểm tra bởi khách hàng, để tránh chi phí không cần thiết.Viện nghiên cứu lửa Thiên Tân của Bộ An ninh Công cộng có 5 thiết bị thử nghiệm chống cháy cho các thành phần khác nhau của tòa nhà, cụ thể là thiết bị thử nghiệm thông minh về khả năng chống cháy của tấm chùm chịu tải, thiết bị thử nghiệm thông minh về khả năng chống cháy của tường chịu tải,kích thước ròng của lò là 3000 × 3000 × 1500 (mm), khu vực cháy của mẫu là 3000 × 3000 (mm), và tổng công suất tải là 2000kN

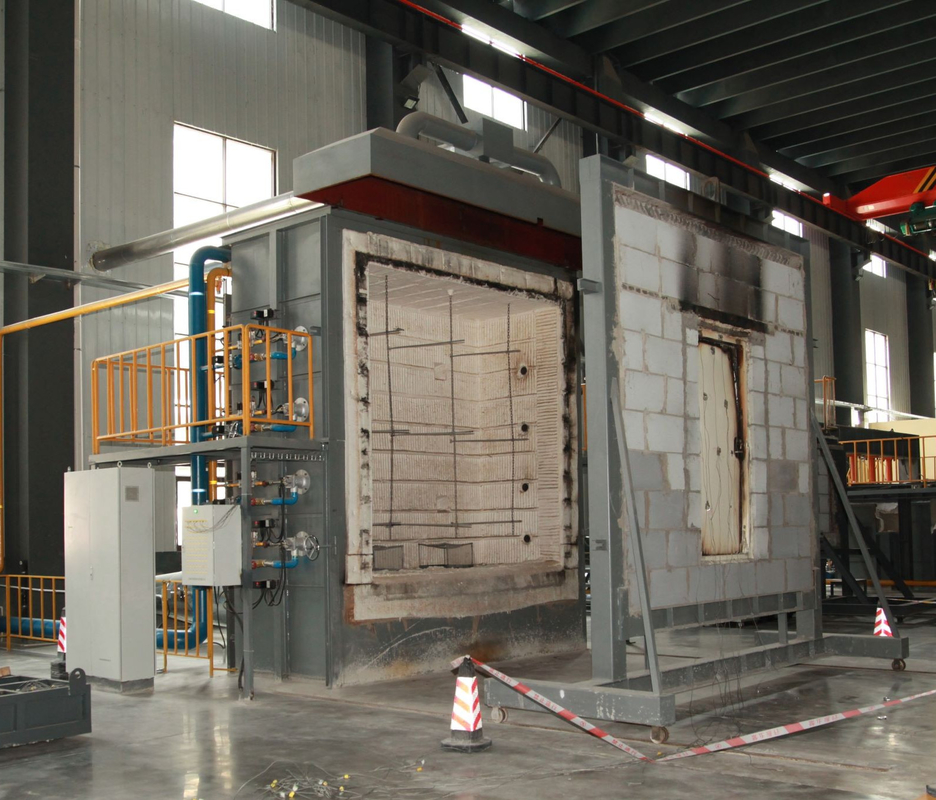

Cửa sưởi thẳng đứng:

Phạm vi áp dụng: Nó phù hợp với các thành phần xây dựng ngang như tường, pout, cột, sàn sàn và trần nhà để xác định đặc điểm chống cháy của chúng trong điều kiện cháy tiêu chuẩn.

Đáp ứng các tiêu chuẩn:GB/T9978.1-2008, :ISO834-11999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008,ISO834-6: Và các yêu cầu thử nghiệm khác.

Đặc điểm hiệu suất:Sử dụng thẻ thu thập nhiều bit chính xác cao, thu thập nhiệt độ, áp suất, dòng chảy và các khía cạnh khác của dữ liệu, thông qua phân tích máy vi tính,xử lý và kiểm soát để tạo ra tái tạo thời gian thực của thông tin đốt thực tế, và thông qua phân tích máy vi tính để xác định đặc điểm đốt cháy của nó, toàn bộ máy tất cả sử dụng các thiết bị chất lượng cao, để đảm bảo rằng hệ thống là chất lượng cao, vận hành tốc độ cao,với cao cấp.

Các thông số kỹ thuật:

1Thành phần của thiết bị: lò thử nghiệm lửa, hệ thống đo lưu lượng khí, hệ thống đo nhiệt độ và hệ thống đo và kiểm soát áp suất.

2. lò thử nghiệm lửa: Nó là một lò thử nghiệm dọc với kích thước bên trong là 4,5m (chiều dài), × 3,5m (thần sâu) × 1,25m (độ cao).

3Cấu trúc lò: khung cấu trúc thép được áp dụng, tường lò được xây dựng bằng gạch lửa ở giữa khung cấu trúc thép,và mặt bên trong của tường lò được làm bằng vật liệu cách nhiệt chịu nhiệt độ cao, với mật độ lớn hơn 1000kgpm3. mặt bên ngoài được bọc bằng thép màu, độ dày của vật liệu lót lò là 65mm,và nhiệt độ thử nghiệm nhiệt độ trong lò là lên đến 1250 °C.

4Hệ thống đo nhiệt độ:

1. Thermocouple trong lò: Lò áp dụng nhiệt cặp niken-chrom-nickel-chrom loại K với đường kính dây 2,0mm theo GB / T 16839.1, vỏ bên ngoài là ống thép không gỉ chống nhiệt, và giữa được lấp đầy bằng vật liệu chống nhiệt, và chiều dài của vỏ nhô ra cuối nóng không dưới 25mm,tổng cộng 5 miếng, và độ chính xác nhiệt độ là < ± 15 °C.

2- đo nhiệt độ của bề mặt lửa phía sau: sử dụng một nhiệt cặp có đường kính 0,5 mm, hàn ở độ dày 0,2 mm và đường kính 12 mm

Trên tấm đồng tròn, nhiệt cặp niken-crom-nickel-silicon lớn theo GB/T16839.1 phải được phủ bằng vỏ gập amiăng dài 30MM, rộng 2,0MM.Tổng cộng 20

3. đo nhiệt độ trung bình: 8 nhiệt cặp, phù hợp với GB/T7633-2008 và GB/T17428-2009

4. đo nhiệt độ tối đa: Các nhiệt cặp là đo 20 cửa đôi với vỏ bọc có thể bao phủ lên đến chiều rộng cửa tối đa 1200mm.

5- Đi động nhiệt cặp: đo bằng nhiệt kế hồng ngoại

6. Các nhiệt đôi bên trong: Có 4 nhiệt đôi, phù hợp để đo nhiệt độ bên trong của ống thông gió.

7. đo nhiệt độ xung quanh: Các thermocouple bọc thép với đường kính 3,0MM được sử dụng, và các thermocouple nickel-chromium-nickel-silicon K-type lớn phù hợp với GB / T16839.1 được áp dụng.

8- đo áp suất lò: đầu dò đo hình T, độ chính xác đo ± 2pa. 3

9. Hệ thống tải: áp dụng cảm biến áp suất để đo

10- Thiết bị đo biến dạng: thiết bị đo biến dạng điện tử được áp dụng

11. Máy thăm dò khoảng cách: được sản xuất theo tiêu chuẩn GB/T9978.1

12. Burner: Có 8 máy đốt tốc độ cao được nhúng vào các bức tường lò sưởi ở cả hai bên, sáu bên.

13Khói xả: Có ba lỗ xả khói trên tường lò phía sau tường lò, được kết nối với ống khói ở phía sau để xả khí khói vào thân lò.Kiểm soát căng thẳng.

14lỗ quan sát: Có hai lỗ quan sát trên tường bên của thân lò, được sử dụng để quan sát bề mặt lửa và ngọn lửa của mẫu trong quá trình thử nghiệm.

15Thiết bị tải: sử dụng một xe tải, cao 3,5m, rộng 3,0m, bao gồm một thân xe và một nền tảng thử nghiệm.và sàn thử nghiệm: 3.0m * 3.0m khung cấu trúc thép vuông. Trong quá trình thử nghiệm, nền tảng thử nghiệm với thử nghiệm được nâng lên thân xe bằng một máy nâng điện,và sau đó xe được đẩy đến vị trí thử nghiệm và cố định, và sau đó thử nghiệm được bắt đầu.

16Phần điều khiển điện: Phần mềm cấu hình MCGS và chương trình PLC của máy tính công nghiệp tích hợp được áp dụng.

Bao gồm: giao diện điều khiển chính, giao diện đường cong nhiệt độ lò, giao diện nhiệt độ mẫu, giao diện ghi lại lịch sử và giao diện xác định tham số.
