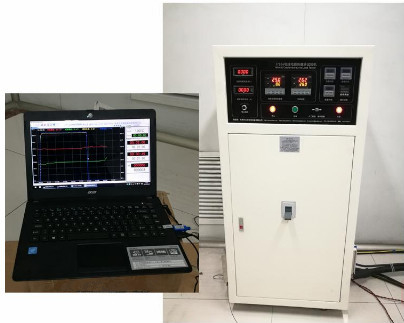

Kiểm tra chu kỳ sưởi ấm tải trọng cáp hiệu quả DX8395

1. Scope of application:
The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable"Đồng thời, nó có thể đáp ứng các yêu cầu của GB/T12706-2008, GB/T 11017, GB/Z18890, IEC60502, IEC60840,IEC60627 cho thử nghiệm nhiệt lưu thông của dây cáp điện và xử lý nhiệt lưu thông của dây cáp trước khi thử nghiệm độ thấm nước.

2Chế độ thử nghiệm:
1Các dây và cáp ghi lại sự thay đổi nhiệt độ của dây dẫn dưới tác động của một dòng điện nhất định; các đường cong It, Tt và I/T (t) đã được ghi lại.
2Các dây và cáp sẽ tự động điều chỉnh dòng thông qua các dây dẫn ở nhiệt độ của các dây dẫn; các đường cong It, Tt, và I / T ((t) đã được ghi nhận

3. Đặc điểm:
Đồng thời làm nóng dây cáp ở nhiệt độ không đổi hoặc làm nóng dây cáp với dòng điện không đổi,nó có thể ghi lại sự thay đổi kịp thời của dòng điện của cáp ở nhiệt độ liên tục và hiện tại, đường cong nhiệt độ và thời gian, và có thể lưu trữ và in hồ sơ

4- Quy trình thử nghiệm và phương pháp kiểm soát:
1. Quá trình thử nghiệm:
Các mẫu đã được thử nghiệm ở giai đoạn đầu được trải trên sàn phòng thí nghiệm và được làm nóng bằng dây cho đến khi dây đạt nhiệt độ ổn định,cao hơn 5k ~ 10k so với nhiệt độ tối đa của dây trong hoạt động bình thườngĐối với các cáp ba lõi, dòng điện sưởi ấm nên đi qua tất cả các dây dẫn. chu kỳ sưởi ấm là ít nhất 8 giờ.Nhiệt độ của dây dẫn phải được duy trì trong phạm vi nhiệt độ được chỉ định trong ít nhất 2 giờ mỗi chu kỳ sưởi ấmSau đó, nó nên được làm mát tự nhiên trong không khí trong ít nhất 3 giờ cho đến khi nhiệt độ dẫn trong 10K của nhiệt độ môi trường xung quanh, và chu kỳ này là 20 lần.

2Phương pháp điều khiển: Máy điều khiển được phát triển độc lập bởi công ty điều khiển điện áp đầu vào của bộ biến áp, để điều khiển dòng điện đầu ra,và đồng thời sử dụng chế độ đầu ra 4 ~ 20mA của bộ điều khiển nhiệt độ để kiểm soát đầu ra hiện tại, để đạt được nhiệt độ thử nghiệm của cáp.
3Có hai loại phương pháp lấy mẫu nhiệt độ:
(1) Lấy mẫu nhiệt độ trực tiếp trên mẫu thử
(2) Nếu mẫu sẽ được giữ cho các thử nghiệm khác và không thể được đục để lấy mẫu nhiệt độ, một dây khác của cùng một đặc điểm kỹ thuật được sử dụng cho tải so sánh,và nhiệt độ của mẫu tải so sánh được lấy làm giá trị phản hồi của điều khiển dòng tải để điều khiển dòng của mẫu thử nghiệm

5Các thông số kỹ thuật mẫu thử:
Ngăn chặn hai mẫu cáp với một chiều dài 10 ~ 15 mét từ cáp hoàn thành
6Các thông số chính:
1. phạm vi hiện tại: 50 ~ 3000A
2Nhiệt độ thử nghiệm: 0 ~ 110 °C, độ chính xác đo nhiệt độ: ± 1 °C
3. Thời gian sưởi ấm: 0~9999.99H/M/S có thể được thiết lập
4. Thời gian làm mát: 0 ~ 9999.99H / M / S có thể được thiết lập
5. Thời gian chu kỳ: 1-9999 lần có thể được thiết lập;
7- Cấu hình chính:
1. Bộ biến áp sưởi trung tâm, hai bộ 30kVA:
(1) Công suất định số: 30kVA;
(2) Nhập định danh: 380V, 79A, đầu ra định danh: 10V, 3000A;
(3) Hình thức biến áp: qua trung tâm, sử dụng trong nhà;
2Ammeter: 3000.0A/5.0A hai
3. Máy biến áp dòng cao: 3000A, 0,5 lớp; Hai
4. PID bàn kiểm soát nhiệt độ thông minh: hai (một để theo dõi nhiệt độ mẫu và một để theo dõi nhiệt độ môi trường xung quanh)
5. đường kính 1,5mm, chiều dài 150mm, hai loại K thermopares bọc thép (mỗi một với tổng chiều dài 2m và 10m)
6Một bộ phần mềm thử nghiệm có thể thiết lập phần chương trình sưởi ấm và ghi lại dữ liệu và đường cong có liên quan
7Một chiếc máy tính.
8. Tủ điều khiển: một bộ
9Thiết bị thử nghiệm: bốn nhóm
