1, phù hợp với tiêu chuẩn:

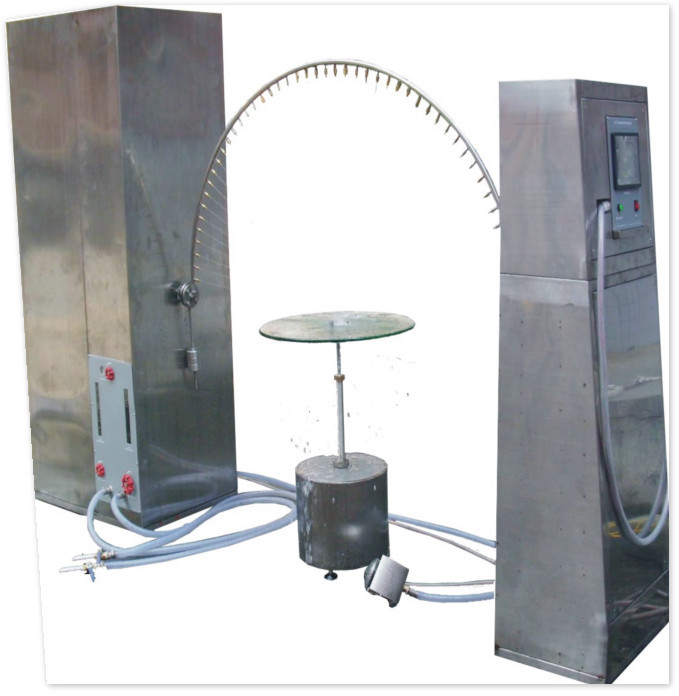

Thiết bị thử mưa GB4208-93, GB10485, GB2423,38-90, GB4706.32-2004, IEC60529-2001 "Cấp độ bảo vệ nhà (mã IP) " được thiết kế và sản xuất,phù hợp để tiến hành thử nghiệm chống nước trên các sản phẩm điện với số đặc điểm thứ hai là 3 và 4 (IPX3, X4).
2Các thông số kỹ thuật chính của phần cứng thiết bị
1. Điện áp được sử dụng bởi thiết bị là AC 220V ± 10%; Tần số: 50Hz ± 5%
2- Kích thước lắc: R=1200mm, phù hợp với kích thước mẫu 1300 * 800 * 800mm để sử dụng sản phẩm
3- Vật liệu lắc: SUS304 thép không gỉ (trình kính ngoài ≥ 19mm, độ dày tường ≥ 2mm);
4. Mở giọt: ¥ 0.4mm, số lỗ: IPX3, 50 lỗ, IPX4, 75 lỗ
5Tổng lượng nước chảy: IPX3:3.5L/min; IPX4:5.3L/min
6. góc vòi: 120 độ (IPX3), 180 độ (IPX4)
7. Chuyển đổi góc giữa IPX3 và IPX4 có thể được tháo rời và thay thế, (hiệu pháp thực hiện một thử nghiệm ở cấp độ 3 và cấp độ 4 chống nước)
8. góc lắc 120 độ (IPX3), 360 độ (IPX4)
9Phạm vi điều chỉnh khối lượng nước: ≥ 0-10L/min (có thể điều chỉnh)
10. Thời gian xoay (2X120 độ) trong thử nghiệm PX3 là 4 giây; Thời gian xoay (2X180 độ) trong thử nghiệm IPX4 là 12 giây
11Mỗi lỗ phun có một dòng chảy của 0,07L / phút (được điều chỉnh), và bộ đo dòng chảy hiển thị trực tiếp đọc
12. Thời gian thử nghiệm: 0-999min (có thể điều chỉnh)
13. đường kính bàn xoay: ≥ 1600mm (được điều chỉnh chiều cao); dung lượng mang bàn xoay: ≥ 200kg
14. tốc độ bàn quay: có thể được thiết lập
15. Tốc độ lưu lượng nước có thể được hiển thị trực tiếp; áp suất phun nước có thể được đọc trực tiếp bởi một máy đo áp suất hoặc màn hình điện tử
16. PLC + động cơ bước + màn hình cảm ứng (PLC + động cơ bước + hệ thống điều khiển màn hình cảm ứng: góc swing, tốc độ swing và thời gian thử nghiệm có thể được đặt trực tiếp trên màn hình cảm ứng)
17Sau khi thử nghiệm được hoàn thành, nó có thể tự động thoát nước tích lũy trong ống nước
18Thiết bị cột mở, với tất cả các vật liệu chính được làm bằng thép không gỉ SUS304
19Cung cấp chứng chỉ xác minh của bên thứ ba cho thiết bị được cung cấp.
