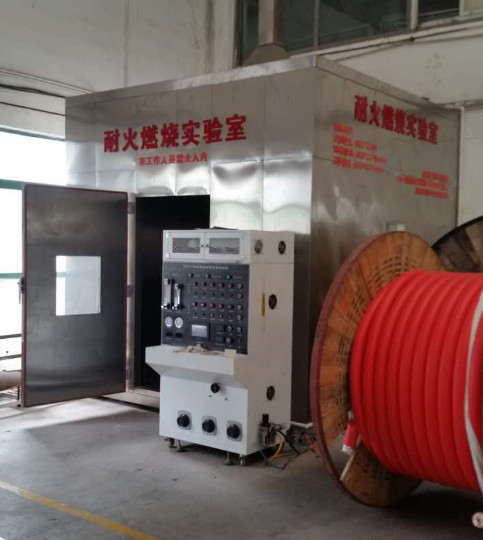

DX8515 Máy thử cháy mưa xung tác động

Lời giới thiệu:

Các yêu cầu về hiệu suất của máy thử này bao gồm thử nghiệm chống cháy, thử nghiệm chống cháy phun nước và thử nghiệm chống cháy cơ học.Nó phù hợp cho các cáp cách nhiệt khoáng chất với điện áp định số không quá 450/750V, và có thể duy trì tính toàn vẹn mạch trong một thời gian dài trong điều kiện lửa.

Phù hợp với các tiêu chuẩn:

Phù hợp với các yêu cầu tiêu chuẩn thử nghiệm của Tiêu chuẩn cáp chống cháy của Anh BS6387 "Specification for Performance Requirements of Cables to Maintain Circuit Integrity in Fire Conditions".

Thành phần thiết bị:

Thử nghiệm chống cháy: Thử nghiệm chống cháy bao gồm các bộ phận sau: hệ thống hỗ trợ cáp, thiết bị phát hiện liên tục, nguồn nhiệt, v.v.

1. Hệ thống hỗ trợ cáp: Cáp được kẹp ngang ở cả hai đầu của vỏ cáp thông qua kẹp. Phần giữa của cáp được cố định bằng hai vòng kim loại (khoảng cách 300mm),được nối đất với các bộ phận kim loại khác của thiết bịThiết bị hỗ trợ cáp được hiển thị trong hình 1. Đối với cáp không bọc thép có đường kính dưới 10 mm hoặc các cáp khác bị dịch chuyển đáng kể trong quá trình thử nghiệm,ba vòng kim loại được sử dụng, mỗi được cố định cách khoảng 150mm từ vòng kim loại ban đầu.

Hình 2

2Thiết bị phát hiện liên tục: Trong quá trình thử nghiệm, dòng điện được phép đi qua tất cả các lõi của cáp,một bộ biến áp ba pha kết nối sao hoặc ba bộ biến áp đơn pha (hoặc một bộ biến áp đơn pha), nếu thử nghiệm là một cáp lõi duy nhất) và có dung lượng đủ để duy trì dòng rò rỉ tối đa cho phép là 3A ở điện áp thử nghiệm.Kết nối một đèn với mỗi dây lõi ở đầu kia của cáp và tải một dòng gần 0.25A ở điện áp tiêu chuẩn của cáp.

3Nguồn nhiệt:

• Nhiệt là một lò đốt khí ống dài 610 mm có thể cung cấp khí methane và có ngọn lửa dày đặc.
• Đo nhiệt độ: Một nhiệt kế bọc thép đường kính 2mm được đặt gần lối vào không khí, song song với 75mm trên lò đốt

3Nhiệt độ và thời gian thử nghiệm ngọn lửa: (xem BS6387 mức đốt)

A 650 °C ± 40 °C -3 giờ

B 750. C ± 40 ° C -3 giờ

C 950. C ± 40 °C -3 giờ

S 950. C ± 40 °C -20 phút

4Mẫu: Mẫu là một phần của sản phẩm hoàn chỉnh, không ít hơn 1200mm, với 100mm vỏ và nắp được loại bỏ từ mỗi đầu.Các dây ở cả hai đầu của cáp nên được kết nối bằng điện.

5. Điện áp thử nghiệm: 200-1000V, điều chỉnh như hình 7

* BS6387 cấp độ chống cháy đòi hỏi phải vượt qua các thí nghiệm đốt theo chiều ngang, thí nghiệm phun nước và thí nghiệm đốt rung do sốc cơ học.

Xét nghiệm đốt ngang: lớp A 650 °C/3h, lớp B 750 °C/3h, lớp C 950 °C/3h và lớp S 950 °C/3min.Một mức cho thấy không có sự cố sau khi đốt ở mức điện áp 300 volt trong 3 giờ ở 650 °C; Cấp độ B cho thấy không có sự cố sau khi đốt ở mức điện áp 300 volt trong 3 giờ ở nhiệt độ 750 °C; Cấp độ C cho thấy không có sự cố sau khi đốt ở mức điện áp 300 volt trong 3 giờ ở nhiệt độ 950 °C;S-level chỉ ra không có sự cố sau khi đốt ở mức điện áp 300 volt trong 3 phút ở 950 °C.

Xét nghiệm đốt nước phun: chia thành các mức W, cho thấy không có sự cố xảy ra sau khi áp dụng điện áp 300 volt để đốt trong 15 phút và sau đó phun nước để đốt trong 15 phút.

Thử nghiệm đốt xung động tác động: chia thành mức X 650 °C/15min, mức Y 750 °C/15min và mức Z 950 °C/15min.Mức X đại diện cho rung động tác động cơ học mà không bị hỏng trong 15 phút mỗi 30 giây khi áp dụng điện áp 300 volt trong khi đốt ở 650 °C; Mức độ Y cho thấy áp dụng điện áp 300 volt ở 750 °C trong khi đốt cháy và rung động cú sốc cơ học mỗi 30 giây trong 15 phút mà không bị hỏng;Mức Z đề cập đến rung động sốc cơ học mỗi 30 giây trong 15 phút mà không bị hỏng khi áp dụng điện áp 300 volt ở 950 °C trong khi đốt cháyMô hình cấp cao nhất được yêu cầu bởi BS6387 là CWZ.

2Kiểm tra chống nước và chống cháy: hệ thống hỗ trợ cáp, thiết bị phát hiện liên tục, nguồn nhiệt

1Hệ thống hỗ trợ cáp: Cáp được kết nối với một khung kim loại bao gồm hai tấm cứng rộng 25mm, được cố định bằng kẹp kim loại với khoảng cách 200mm.Cáp được kết nối với hỗn hợp như được hiển thị trong hình 3, và tất cả các khung kim loại được đặt đất.

Hình 3

2Thiết bị phát hiện liên tục: Trong quá trình thử nghiệm, cho phép dòng chảy đi qua tất cả các lõi của cáp, ba biến áp đơn pha,và có công suất đủ để duy trì dòng chảy rò rỉ tối đa được phép là 3A ở điện áp thử nghiệm. Kết nối một bóng đèn với mỗi dây lõi ở đầu kia của cáp và tải một dòng gần 0,25A ở điện áp định số của cáp.

3Nguồn nhiệt:

• Nhiệt: Một lò sưởi hình dải có chiều dài 400 mm có thể đốt các mẫu cáp lên đến 400 mm. Bộ sưởi có thể được điều chỉnh để cung cấp một ngọn lửa sáng với nhiệt độ 650 ° C ± 40 ° C,
• Đo nhiệt độ: Máy đo nhiệt độ giáp đường kính 2mm được đặt trên bề mặt dưới của cáp
• Nhiệt độ lửa thử: 650°C±40°C
• Nước phun: Lắp đặt một vòi phun như được hiển thị trong hình 4 trên khung thử nghiệm như được hiển thị trong hình 4 và 5, ở giữa lò đốt.30 lít nước mỗi mét vuông gần mẫu với áp suất nước từ 250KPa đến 350KPaTỷ lệ này cần phải được đo bằng cách sử dụng một khay thu thập, có chiều sâu đủ để có trục dài song song với trục của cáp và đặt ở trung tâm.Thang này rộng khoảng 100mm và dài 400mm.

Hình 4

• Mẫu: Các mẫu lớn hơn 1500mm được lấy từ các sản phẩm hoàn thiện và đã trải qua các thử nghiệm uốn cong ở nhiệt độ môi trường. 100mm lớp bảo vệ và lớp phủ được loại bỏ từ cả hai đầu.Các dây ở cả hai đầu của cáp nên được xử lý thích hợp theo các kết nối điện và khuyến nghị của nhà sản xuất.
• Điện áp thử nghiệm: 200-1000V, có thể điều chỉnh như hình 7

3, Rung động cơ học và chống cháy: bao gồm các bộ phận sau của thiết bị thử nghiệm như được hiển thị trong hình 5, cố định các thành phần ở vị trí tương ứng của khung khe.

Cáp được cố định trên một bức tường dọc và được cố định trên một tấm thép bằng vật liệu chống nhiệt và không cháy;Bộ biến áp kết nối bộ an toàn với đèn để chỉ ra rằng mạch là liên tục; Thiết bị rung động; nguồn nhiệt.

Hình 5

1- Bức tường và lắp đặt: Bức tường được tạo thành từ vật liệu chống nhiệt và chống cháy và được gắn trên hai vạch thép ngang,một ở trên cùng của bảng và một ở dưới cùng của bảngBảng này dài khoảng 900mm, rộng 300mm và dày 9mm, và tổng trọng lượng của tường (tức là bảng với khung hỗ trợ) là 10 ± 2 kg.Mỗi chùm thép là một ống thép vuông với chiều dài khoảng 1m và 25mm. Nếu cần vật liệu lấp đầy, nó cần phải được đặt bên trong chùm thép. Đường thép phía trên phải được cố định trên tấm để bề mặt phía trên của nó phù hợp với cạnh phía trên của tấm.Mỗi vạch thép và tấm có một lỗ ngang ở cạnh bên ngoài, và vị trí chính xác của nó được xác định bởi các yêu cầu cụ thể của tấm đệm hỗ trợ và khung hỗ trợ.có đường kính khoảng 32mm và độ dày 20mm.

2Thiết bị phát hiện liên tục: Trong quá trình thử nghiệm, cho phép dòng chảy đi qua tất cả các lõi của cáp, ba biến áp đơn pha,và có công suất đủ để duy trì dòng chảy rò rỉ tối đa được phép là 3A ở điện áp thử nghiệm. Kết nối một bóng đèn với mỗi dây lõi ở đầu kia của cáp và tải một dòng gần 0,25A ở điện áp định số của cáp.

3Nguồn nhiệt:

Nhiệt: Một lò sưởi hình dải có chiều dài 400 mm có thể đốt các mẫu cáp lên đến 400 mm. Bộ sưởi có thể được điều chỉnh để cung cấp một ngọn lửa sáng với nhiệt độ 650 ± 40 ° C,

đo nhiệt độ: nhiệt kế giáp đường kính 2mm, với một phần của nhiệt kế đi qua tường cách tường 8mm đến 10mm.Nhiệt độ được đo bằng quy trình sau:: ở một đầu của thanh thép carbon thấp, một nhiệt kế có đường kính 3 mm ± 5% và chiều dài 300 mm được gắn vào nó, để nó có thể đo nhiệt độ của thanh.Giữ gậy và tiếp cận ngọn lửa để duy trì khoảng cách 40mm đến 50mm từ ngọn lửaKhi nhiệt độ lửa là 950 ° C, nhiệt độ của thanh thép có thể đạt 400 ° C trong 10 đến 20s.nhiệt độ của thanh có thể đạt 400 ° C trong 20s đến 40s

4Nhiệt độ và thời gian lửa thử nghiệm: Nhiệt độ thử nghiệm cần được chọn từ bảng sau:

X 650 ± 40 °C

Y 750 ± 40 °C

Z 950 ± 40 °C

4Thiết bị rung động: Thiết bị rung động bao gồm một thanh thép carbon thấp (trình kính 25 mm ± 5%, chiều dài 600 mm ± 5%).Phần dọc của thanh song song với tường và cao hơn 200mm so với phần trên của bức tườngMột trục chia nó thành hai phần, 200mm và 400mm, với phần dài hơn đối diện tường.như trong hình 5.

5. Mẫu: Mẫu là một phần của cáp có chiều dài không dưới 1200mm, với 100mm của vỏ và nắp được loại bỏ từ mỗi đầu.Các dây ở cả hai đầu của cáp nên được chuẩn bị đúng theo các kết nối điện và các khuyến nghị của nhà sản xuất. Cáp cần phải được uốn cong thành hai phần có chiều dài gần bằng nhau và song song từ giữa. đường kính của phần cong là 6D,nơi D đại diện cho đường kính bên ngoài của cápXây dựng cáp hình Z, với khoảng cách ngang 13D giữa các đầu cố định, như hình 6.

6Cáp cần phải được gắn vào tường bằng kẹp đồng, và lắp đặt các cáp đặc biệt cần phải tham khảo nhà sản xuất.Các kẹp cần phải được cố định trên hai phần cong của cáp, với phần giữa của đường cong là dọc: ở phần mà cáp trở nên ngang, khoảng cách giữa các kẹp liền kề bằng nhau, khoảng 150mm đến 200mm.

Hình 6

7. Điện áp thử nghiệm: 200-1000V, điều chỉnh như hình 7

Hình 7
