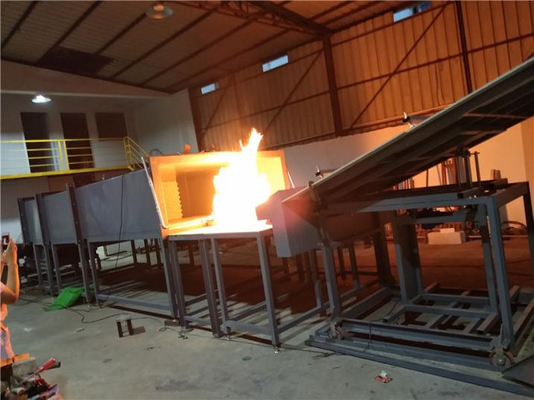

UL790 Vật liệu mái nhà, Hiệu suất chống cháy, Kiểm tra hiệu suất chống cháy pin quang điện

Phạm vi áp dụng:
Các yêu cầu này bao gồm tất cả các vật liệu mái nhà tiếp xúc với các đám cháy mô phỏng bên ngoài tòa nhà, được sử dụng để lắp đặt trên nền cháy hoặc không cháy.Nó là để đánh giá hiệu suất chống cháy của mái nhà và các thành phần trong điều kiện thực tế mô phỏngNó cũng có thể được sử dụng để kiểm tra hiệu suất chống cháy của các mô-đun pin quang điện.
Phù hợp với các tiêu chuẩn:
UL 1730: Máy phát hiện khói cho các đơn vị sống độc lập trong các căn hộ dân cư đa hộ gia đình và phòng khách sạn / khách sạn.
UL 790: Phương pháp thử nghiệm tiêu chuẩn cho thử nghiệm chống cháy của lớp phủ mái nhà;
IEC 61730-2 Photovoltaic Module Appendix A Thử nghiệm cháy;
ASTM F 108-04: Phương pháp thử nghiệm tiêu chuẩn cho thử nghiệm chống cháy của lớp phủ mái nhà;
NFPA 256: Kiểm tra chống cháy của lớp phủ mái nhà;

Các thông số hiệu suất:
Sử dụng xi lanh để kiểm soát độ nghiêng của boong
Bảng chống cháy với boong thử nghiệm gắn
Sử dụng van điều khiển tự động để điều chỉnh nhiệt độ theo giai đoạn
Vật liệu phủ mái gỗ dán, kích thước 1300 (W) × 1000 (D) × 120 (H) để lắp đặt các mẫu thử;
Bảng thử nghiệm không cháy, được lắp đặt ở đầu bảng thử nghiệm, có thể ngăn chặn sự xuất hiện của sự thấm thỉu dưới bảng thử nghiệm;
Bảng điều chỉnh hình quạt thép không gỉ, góc thử nghiệm có thể điều chỉnh, kích thước: 1440 (L) x 940 (H) mm;
Bộ bảng không cháy, được lắp đặt ở đầu trước khung, mô phỏng mái vòm và mái vòm, mở rộng ngọn lửa từ lò đốt đến mẫu,với kích thước 330 (W) x 2130 (D) x 584 (H) mm;
Một ống xả độc lập có thể lấy không khí từ bên ngoài phòng thí nghiệm;
Một bộ lọc ruồi mật ong được lắp đặt trong ống dẫn không khí, và các tấm dẫn đường được lắp đặt tại lối vào khí;
Một bảng điều chỉnh độ nghiêng được lắp đặt trên ống thông gió để điều chỉnh hướng lưu lượng không khí;
Có một tấm hướng dẫn được gắn vào ống thông gió, có thể tăng tốc độ gió để đảm bảo rằng luồng không khí được cung cấp cho tấm thử nghiệm không bị ảnh hưởng bởi sự can thiệp bên ngoài.Bảng hướng dẫn được làm bằng thép không gỉ và vị trí của nó không thay đổi với thay đổi áp suất gió;
Vật liệu ống dẫn không khí được làm bằng thép không gỉ, chống ăn mòn và chống nhiệt độ cao. Kích thước là 2130 (W) x 762 (H) x 3000 (L) mm;
Máy quạt là 220V, 50HZ, điện ba pha, được trang bị hệ thống đảo ngược có thể tự động điều chỉnh tốc độ gió, với tốc độ dòng chảy 300m3/min;
Chuyển đổi ngược tốc độ biến đổi liên tục, có thể điều chỉnh từ 0 đến 100%;
Đốt khí (được sử dụng để đốt ngắt, lan truyền ngọn lửa và thử nghiệm lửa bay), dài 1,12m, đường kính 60,3mm và khe hở hẹp 12,7mm (W) * 0.91m (L) ở một bên đối diện tấm thử nghiệm;
Máy đốt khí có thể cung cấp 22000Btu/min (387kWh) và có thể tự động điều chỉnh tốc độ lưu lượng khí theo ba mức đốt A, B và C;
Một nhiệt cặp được lắp đặt ở 58,7 mm trên đỉnh lò đốt, có thể kiểm tra nhiệt độ 888 ± 28 °C;
Hệ thống khử tự động, đảm bảo hiệu suất an toàn của thử nghiệm, điện cực khử điện áp cao là bộ điều khiển dòng chảy khối 1,8kVp;

Hệ thống điều khiển nhiệt độ tự động:
- Lớp A và B: 760 ± 28 °C (1400 ± 50 °F) -21000 ~ 22000 Btu / phút (369 ~ 387 kWh)
- Lớp C: 704 ± 28 °C ((1300 ± 50 °F) -18000 ~ 19000 Btu / phút (316 ~ 334 kWh). Các phương pháp thử nghiệm và kiểm soát khác nhau phải được tuân theo cho mỗi lò đốt khí;

Máy đo áp suất chính xác cao và van điều chỉnh áp suất điều khiển áp suất khí:
- LNG: Việc sử dụng MFM có thể đo chính xác tốc độ lưu lượng khí (tốc độ lưu lượng khí được điều khiển bởi một van điều khiển tự động);
- LPG: Sử dụng hệ thống biến tần để điều chỉnh tốc độ lưu lượng không khí: Kiểm tra tốc độ trên boong là 19 ± 8 km/h (5,5m/s);
Màng kim loại hỗ trợ vật liệu và khay có thể xoay để tạo điều kiện đốt cháy hoàn toàn vật liệu;
