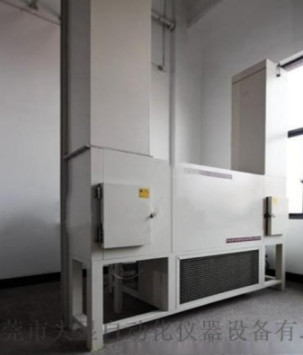

DX8416A Máy kiểm tra kháng xoắn nhiệt độ cao và thấp cáp năng lượng gió

DX8416AWMáy kiểm tra kháng xoắn nhiệt độ cao và thấp của cáp năng lượng

1Phạm vi áp dụng:

Nó phù hợp với thử nghiệm kháng xoắn của điện dây chuyền linh hoạt với kháng xoắn cho hệ thống sản xuất điện gió hoặc hệ thống tương tự với điện áp định số 1.8/3kV hoặc thấp hơn trong môi trường nhiệt độ thấp.

2. Phù hợp với tiêu chuẩn:

TICW1-2009 Phương pháp thử nghiệm xoắn cho cáp xoắn linh hoạt để sản xuất điện gió

GB/T2423.1-2001 Thử nghiệm A: Phương pháp thử nghiệm nhiệt độ thấp, GB/T2423.2-2001 Thử nghiệm B: Phương pháp thử nghiệm nhiệt độ cao.

3Các thông số kỹ thuật:

Kích thước studio: 400×300×2300mm;

Kênh thử nghiệm: 300 × 300 × 12600 mm;

Kích thước: 1550×2500mm;

Chiều cao bên trái: 1720mm;

Chiều cao bên phải: 9620mm;

Kích thước kênh bên trái và bên phải: 640×54mm;

Tổng khối lượng: khoảng 2500kg;

Phạm vi thử nghiệm cáp: thử nghiệm cáp năng lượng gió dưới 35KV;

Phạm vi nhiệt độ: -60 ~ 8 °C;

Biến động nhiệt độ: ≤ ± 0,5 °C;

Độ đồng nhất nhiệt độ: ≤ ± 0,3 °C;

Thời gian sưởi ấm: có thể điều chỉnh

Thời gian làm mát: trung bình 0,7 ~ 1,0 °C/phút;

Cửa sổ quan sát: nhiều lớp rỗng chống nhiệt độ cao (500 °C);

Cửa sổ thủy tinh: (200 × 300) tủ điều khiển xoắn, giá đỡ: 700 × 1300 × 1400;

Mở cửa: cửa trục mở một lần;

Bảng điều khiển: nguồn điện, màn hình điều khiển, nút điều khiển;

Tủ điều khiển phân phối điện: bảng phân phối, quạt ống xả;

Máy sưởi: Máy sưởi vây thép không gỉ;

Thiết bị cố định: một bộ thiết bị cố định xoắn cáp;

lỗ dây điện và lỗ thoát nước: nằm ở mặt sau của hộp.

Cấu hình chính của buồng thử xoắn ở nhiệt độ thấp cho dây cáp phát điện gió:

Cửa sổ quan sát: nhiều lớp rỗng chống nhiệt độ cao (500 °C);

Cửa sổ thủy tinh: (200 × 300) tủ điều khiển xoắn, giá đỡ: 700 × 1300 × 1400;

Mở cửa: cửa trục mở một lần;

Bảng điều khiển: nguồn điện, màn hình điều khiển, nút điều khiển;

Tủ điều khiển phân phối điện: bảng phân phối, quạt ống xả;

Máy sưởi: Máy sưởi vây thép không gỉ;

Thiết bị cố định: một bộ thiết bị cố định xoắn cáp;

lỗ dây điện và lỗ thoát nước: nằm ở mặt sau của hộp;

Điều kiện sử dụng buồng thử xoắn nhiệt độ thấp cho dây cáp điện gió:

1. Địa điểm lắp đặt: mặt đất phẳng, thông gió tốt, không có rung động mạnh xung quanh, không có ảnh hưởng từ trường điện từ mạnh, không có chất dễ cháy, nổ, ăn mòn và bụi,và có không gian sử dụng và bảo trì thích hợp xung quanh thiết bị;

2Điều kiện môi trường:

Nhiệt độ: 5 ~ 35 °C

Độ ẩm tương đối: ≤ 85% RH

Áp suất không khí: 86Kpa ~ 106Kpa

3Điều kiện cung cấp điện:

Nguồn cung cấp điện AC380V, ba pha bốn dây + dây bảo vệ đất

Phạm vi biến động điện áp cho phép: AC (380 ± 38) V

Phạm vi dao động tần số cho phép: (50 ± 0,5) HZ

Kháng đất của dây PGND là ít hơn 4 Ω
