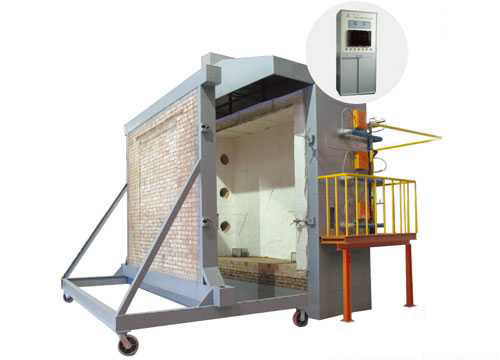

DX8342 Máy kiểm tra chống cháy của thành phần xây dựng

Phạm vi ứng dụng: Thích hợp để thử nghiệm khả năng chống cháy của các thành phần tòa nhà và hiệu suất chống cháy của các thành phần phân vùng dọc chịu tải.
Điện áp hoạt động: AC 380V ± 10% 50NZ.
Cơ thể lò: Khung lò thử nghiệm bao gồm gạch, cấu trúc thép và vật liệu cách nhiệt lửa.
Kích thước mẫu: rộng 300 mm × cao 300 mm (có thể tùy chỉnh).
Kích thước bên trong lò là khoảng:
Nồi dọc: L3.2m × W2.2m × H4.0m
Cửa lò ngang: L3.2m × W3.2m × H1.5m.
Tốc độ lưu lượng khí: 0-100L/min, với độ chính xác đo 2,5 cấp.
Tốc độ lưu lượng không khí: 0-50m3/min, độ chính xác đo≤± 0,5m3/min.
Capacity of gas tank: ≥ 50kg×6.
Thiết bị đo tải: ± 2,5% của giá trị tải nên được thêm vào (cần thiết cho các thử nghiệm loại tải).
Chăm dò đo khoảng cách phần thử: có đường kính 6mm±0,1mm và đường kính 25mm±0,2mm.
Hệ thống đốt: hệ thống phân phối khí (trên phạm vi 10 mét), vòi phun (không dưới 20) và van điều chỉnh.
Nguồn khí đốt: propan, khí hóa lỏng.
Hệ thống điều khiển nhiệt độ lò: điểm lấy mẫu tối đa là 10 điểm.
Hệ thống thông gió và van điều khiển không khí, vv
Phạm vi đo nhiệt bức xạ trên bề mặt lửa phía sau của mẫu là 0 ~ 10W / cm2.
Phạm vi đo áp suất lò: 0-100pa
Độ chính xác đo:≤±3pa.
Nhiệt độ thử nghiệm: Điều khiển nhiệt độ lò đáp ứng yêu cầu của T-T0 = 3451g (8t + 1), và độ lệch điều khiển nhiệt độ của nó
Khi 0minKhi 10 phútKhi T>30min, d≤5%.
Nhiệt độ lò: ± 15°C.
Nhiệt độ bên trong mẫu: ± 10°C.
Nhiệt độ bốc lửa phía sau thử nghiệm: ± 4°C.
Điều kiện đo áp suất lò:
Sau 5 phút thử nghiệm, lò phải đạt được các điều kiện áp suất dương được chỉ định sau.
Thành phần ngang - trên một mặt phẳng ngang 100 mm dưới đáy của miếng thử, áp suất lò là 15pa±5pa.
Thành phần dọc - nằm ở độ cao 3m bên trong lò và cách bề mặt thử 100mm. Áp suất lò là 15pa±5pa.
Sau 10 phút thử nghiệm, lò phải đạt được các điều kiện áp suất dương tính sau đây.
Thành phần ngang - trên một mặt phẳng ngang 100mm dưới đáy của miếng thử, áp suất lò là 17pa±3pa.
Thành phần dọc - nằm ở độ cao 3m bên trong lò và cách bề mặt thử 100mm. Áp suất lò là 17pa±3pa.
Nhiệt độ lò: ± 15 °C, sử dụng nhiệt cặp có đường kính 1 mm.
Nhiệt độ bốc cháy phía sau thử nghiệm: ± 4 °C, với một nhiệt cặp có đường kính dây 0,5 mm.
Bộ nhiệt cặp platinum rhodium platinum S-value, độ chính xác cấp II.
Thiết bị đeo giáp nickel chromium nickel silicon K-value thermocouple, lớp II
Phạm vi thời gian: 0-120min Độ chính xác thời gian: <±1s.
Hệ thống phát hiện nhiệt độ mẫu: điểm lấy mẫu tối đa là 20 điểm.

Phạm vi áp dụng: lò thử nghiệm đáp ứng các chỉ số kỹ thuật và yêu cầu được quy định trong tiêu chuẩn quốc gia GB/T7633-2008,và phù hợp với thử nghiệm hiệu suất chống cháy của cửa ngang không chịu tải và cửa trập.
Các thông số chính:
Tiêu thụ năng lượng: 6KW
Phạm vi đo áp suất lò: 0-100Pa Độ chính xác đo: ≤ ± 3Pa
Tốc độ lưu lượng không khí: 0-50m3/min Độ chính xác đo: ≤ ± 0,5 m3/min
Nguồn khí đốt: propan, khí hóa lỏng (được cung cấp bởi người dùng)
Capacity of gas tank: 50kg × 6
Phạm vi đo nhiệt bức xạ trên bề mặt lửa phía sau của mẫu: 0-10W/cm2;
Phạm vi đo áp suất lò: 15Pa ± 5Pa;
Nhiệt độ thử nghiệm: Tăng nhiệt độ chương trình trong 15 phút, nhiệt độ phòng ~ 718 °C,
Nhiệt độ phòng 30 phút ~ 821 °C, nhiệt độ phòng 60 phút ~ 925 °C,
Nhiệt độ phòng 90min ~ 986 °C; Nhiệt độ phòng 120min ~ 1029 °C;
Nhiệt độ phòng 180min ~ 1115 °C, nhiệt độ phòng 240min ~ 1150 °C;
Cảm biến đo nhiệt độ: bên trong lò: 9 nhiệt cặp thép nickel-chrom-nickel-silicon giá trị K, mức độ chính xác: II
Bắn ngược: 29 bộ nhiệt cặp kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại kim loại
Phạm vi thời gian: 0-240min Độ chính xác thời gian: <± 1s
Kích thước mẫu bên ngoài: (các thông số kỹ thuật đặc biệt có thể được tùy chỉnh bởi người dùng)
Khu vực thiết bị thực tế: dài × rộng × cao (3,8 × 2,4 × 4,5) m;
Trọng lượng thiết bị: 4500 Kg (nồi thử nghiệm cần phải được lắp đặt tại chỗ);
Hệ thống xả khí: 150kg/h (không cần thiết).

ISO 9705:2003 xác định một phương pháp thử nghiệm để mô phỏng một đám cháy xảy ra trong góc của một căn phòng nhỏ.Phương pháp này sử dụng một nguồn đốt tiêu chuẩn và nhằm mục đích đánh giá tác động của các sản phẩm bề mặt đối với sự phát triển của lửaPhương pháp này cung cấp dữ liệu về việc đốt cháy của một đám cháy xảy ra dưới một nguồn đốt tiêu chuẩn từ khi đốt cháy đến khi đốt cháy; ISO 9705:2003 cũng giới thiệu các kỹ thuật đo lường khác nhau bên trong và bên ngoài phòngCác thử nghiệm ISO 9705 trong bài viết này cung cấp thông tin nền tảng và hỗ trợ cho người dùng tiềm năng. Nó cung cấp cho người dùng thông tin kỹ thuật về kiểm tra nguồn cháy,luồng nhiệt của lò đốt trong phòng, cân bằng nhiệt của phòng trong một đám cháy, các loại khói và khí độc hại được sản xuất, và kết quả mô phỏng của các thử nghiệm này.Nó cung cấp cho người dùng thông tin cần thiết để giúp họ chọn các bước thử nghiệm cho các dự án hoặc quy định cụ thể.
Phương pháp thử nghiệm ở đất nước chúng tôi áp dụng phương pháp thử nghiệm này tương đương và các tiêu chuẩn được phát triển là Phụ lục B và Phụ lục C của GB 20286.
Phù hợp với các tiêu chuẩn: ISO 9705, NFPA 266, GB20286 Phụ lục B và Phụ lục C, vv

Các thông số kỹ thuật:
1. 19 inch rack thiết bị, bao gồm oxy, carbon dioxide, và carbon monoxide phân tích
2. Máy phân tích oxy sử dụng phương pháp đo thay đổi áp suất paramagnetic để phát hiện nồng độ oxy trong khí. Thời gian phản ứng (T90) 3,5 s, thời gian xử lý tín hiệu nội bộ < 1 s,cảm biến áp suất (bên trong) 50-200 kpa, trục trặc không < 0,5% của phạm vi tối thiểu trên biển tên/tháng, trục trặc đo< 0,5% của phạm vi đo hiện tại/tháng, lỗi lặp lại < 1% của phạm vi đo hiện tại,Giới hạn phát hiện tối thiểu <1% phạm vi đo hiện tại, lỗi tuyến tính < 1% phạm vi đo hiện tại
3Các phân tích carbon dioxide và phân tích carbon monoxide là không phân biệt loại hồng ngoại, dựa trên nguyên tắc mà các phân tử khí có dải hấp thụ ánh sáng hồng ngoại cụ thể,và áp dụng phương pháp phân tích hồng ngoại xen kẽ một chùm. Giới hạn phát hiện tối thiểu là 1% của phạm vi đo lường hiện tại. Khi đo lường lỗi tuyến tính nằm trong phạm vi tối đa, nó ít hơn ± 1% của phạm vi đầy đủ.Khả năng lặp lại ít hơn ± 1% của phạm vi tối thiểu trên bảng tênThời gian phản ứng (thời gian T90) là dưới 30 giây khi tốc độ lưu lượng khí mẫu khoảng 1,2L/min
4Phạm vi của máy phân tích oxy là 0-25%, phạm vi của máy phân tích carbon dioxide là 0-10%, và phạm vi của máy phân tích carbon monoxide là 0-1%
5Sử dụng một bộ điều khiển nhiệt độ để điều khiển bẫy lạnh, trong quá trình chiết xuất khí của thí nghiệm, đủ độ ẩm được loại bỏ
6. Máy bơm lấy mẫu khí hai đầu, có khả năng truyền các mẫu khí được tạo ra trong quá trình đốt lên một máy phân tích cách khoảng 30 mét
7Hệ thống thu thập dữ liệu (bao gồm các chương trình vận hành và điều khiển)
8. Thẻ thu thập áp dụng một phạm vi tăng rộng 16 bit, với bảng I / O tương tự và kỹ thuật số
9. Loại nhiệt cặp: loại K, phạm vi: nhiệt độ xung quanh ~ 1500 độ C
10Hệ thống thu thập dữ liệu có thể được bắt đầu bằng cách cài đặt các máy ghi dữ liệu hoặc các con trỏ tại chỗ để thu thập dữ liệu
11Hệ thống thu thập dữ liệu bao gồm các thành phần sau:
12Mô-đun đầu vào nhiệt cặp bit, mô-đun đầu vào tương tự 16 bit, mô-đun đầu vào / đầu ra kỹ thuật số, mô-đun đầu ra tương tự 12 bit, 4 và 8 bàn nền khe, ổ cắm kết nối, mô-đun mạng,nguồn cấp điện 24V 5A DC đầu vào năng lượng phổ biến, máy tính thu thập dữ liệu, máy in.
