DX8427A Máy thử lão hóa Corona AC/DC

DX8427A Máy thử lão hóa Corona AC/DC

Phân tích thử nghiệm về lão hóa corona cao su silicone, nghiên cứu về đặc điểm lão hóa corona AC / DC, vật liệu cách điện tổng hợp corona lão hóa thiết bị thử nghiệm,Hệ thống thử nghiệm lão hóa corona vật liệu cách nhiệt hữu cơ, hệ thống hộp thử nghiệm lão hóa corona,

Tổng quan về thiết bị:

Thích hợp cho các tổ chức nghiên cứu khoa học, hệ thống thử nghiệm chống lão hóa corona vật liệu cách nhiệt rắn được phát triển có thể đạt được các điều kiện thử nghiệm corona khác nhau,và có thể đồng thời tiến hành xét nghiệm lão hóa corona trên 5 mẫuĐồng thời, hệ thống cũng có thể được sử dụng để kiểm tra khả năng kháng điện áp của vật liệu cách điện rắn chống lại sự thải corona;Có thể tiến hành nghiên cứu thử nghiệm có hệ thống về hiện tượng lão hóa corona của cao su silicone HTV trong các điều kiện khác nhauĐồng thời, việc phát triển hệ thống này được kỳ vọng sẽ cung cấp một nền tảng thử nghiệm tiêu chuẩn cho nghiên cứu trong nước về khả năng chống lão hóa corona của vật liệu cách điện rắn,sẽ giúp tiến hành nghiên cứu về đặc điểm chống lão hóa corona của các vật liệu cách nhiệt rắn khác nhau.

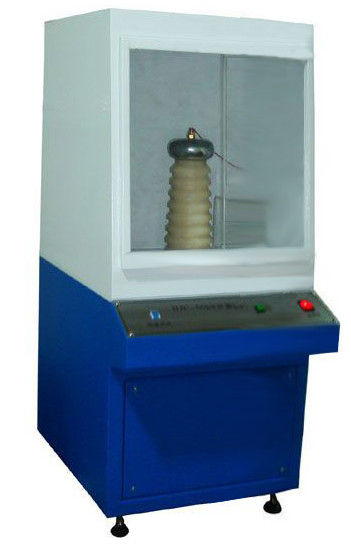

Các thành phần chính:1) Thiết bị tạo Corona, 2) Hệ thống đo lường, 3) Hệ thống bảo vệ, 4) Hệ thống kiểm soát và giám sát môi trường.Thiết bị thực tế của hệ thống thử nghiệm chống lão hóa corona cho vật liệu cách nhiệt rắn được hiển thị trong hình 1 sơ đồ vật lý

Tiêu chuẩn tham chiếu thiết bị:

Đề cập đến tiêu chuẩn thử nghiệm ASTM D2275-14 của Mỹ "Phương pháp thử nghiệm tiêu chuẩn cho khả năng chống điện áp bề mặt của vật liệu cách điện rắn đối với xả một phần (Corona) ".

Các thông số kỹ thuật:

(1) Thiết bị tạo Corona:

1Sử dụng YDT-5/50 điện tần số corona thử nghiệm miễn phí biến áp, phạm vi điện áp: 0-50KV

2. Máy điều chỉnh điện áp tự động quay trở lại không sau khi kích hoạt;

3. Nửa vị trí đóng, với tăng và giảm điện áp tự động;

4. Bảo vệ rò rỉ nhập khẩu, bảo vệ an toàn cá nhân đáng tin cậy;

5. Bảo vệ quá tải, ngưỡng và các chức năng bảo vệ an toàn khác;

6. Hiển thị điện áp và dòng, độ chính xác đo ± 0,2%, điện áp hỏng được duy trì;

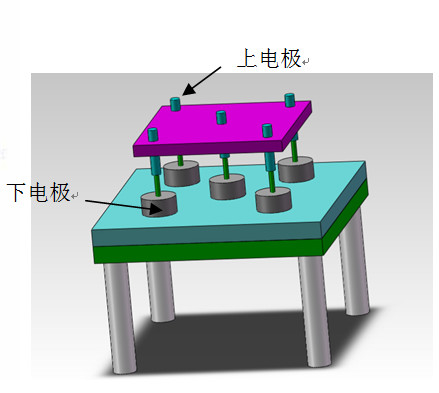

7. Điện cực thử nghiệm: Điện cực sử dụng chế độ tấm kim truyền thống để mô phỏng xả corona đầu trong lĩnh vực. Điện cực kim thép không gỉ với bán kính cong 0.2mm được sử dụng như là điện cực trên, và một điện cực tấm đồng được sử dụng như là điện cực dưới cùng với đường kính 30mm. Toàn bộ hệ thống điện cực bao gồm 5 bộ điện cực tấm kim,như được hiển thị trong hình 3 (các tụ điện cao áp ngâm dầu)

8Khoảng cách điện cực: 100mm

9Số điện cực: 5

10Khoảng cách giữa điện cực mũi kim và mẫu có thể điều chỉnh, với khoảng cách điều chỉnh 15mm

11. Công suất định danh của bộ biến áp điện áp cao: 5KVA;

12. Điện áp đầu vào / đầu ra: 200V / 50KV;

13. Điện nhập/điện ra: 20A/0.04A;

14- Hệ thống điều khiển: áp dụng Siemens PLC điều khiển

15. Năm tùy chọn tốc độ để tăng cường: 5V, 50V, 100V, 500V, 1000, 2000V có thể được đặt tùy ý;

16. Được trang bị các chức năng bảo vệ rò rỉ, quá tải, mạch ngắn, hỏng và điện áp cao;

17Các thành phần của thiết bị: bao gồm một bộ điều chỉnh điện áp tiếp xúc, hộp điều khiển, điện trở bảo vệ và hộp điện cực;

18Thiết bị này có thể thực hiện corona lão hóa, điện áp phá vỡ, và chịu được các thử nghiệm điện áp cùng một lúc;

19. Phân tích điện áp được trang bị điện cực thép không gỉ lớp 25 và lớp 75, và một bộ băng kiểm tra nhiệt độ cao

20Kiểm tra lão hóa corona được trang bị 5 bộ điện cực kim, điện cực tấm đồng và một bộ giá đỡ mẫu lão hóa corona

21Một bộ phần mềm kiểm tra chuyên nghiệp

22Một bộ máy tính có thương hiệu được trang bị máy in:

(2) Thiết bị kiểm soát môi trường

1. Cảm biến nhiệt độ: Sử dụng cảm biến P-T-100 chính xác cao của Đài Loan

2Phương pháp kiểm soát nhiệt độ và độ ẩm: Phương pháp kiểm soát nhiệt độ và độ ẩm cân bằng (BTHC)

3. Phạm vi nhiệt độ: -10 °C ~ 150 °C có thể được thiết lập

4. Độ ẩm 20-98% RH

5Độ chính xác điều khiển nhiệt độ và độ ẩm: ± 0,2 °C; ± 2,5% RH

6. Đồng nhất bên trong buồng nhiệt độ và độ ẩm: ± 0,5 °C ~ ± 0,2 °C; ± 4,0% RH

7Độ chính xác độ phân giải của bộ điều khiển: ± 0,01% °C; ± 1% R.H.

8Tốc độ sưởi ấm: ≥ 2,5 °C/phút

9Tốc độ làm mát: trung bình 1 ° C/min

10Phân lệch nhiệt độ: ≤ ± 0,5 °C ở -10 ~ + 99 °C, ≤ ± 1,0 °C ở 100 ~ + 150 °C

11Phân lệch độ ẩm ± 2,5% RH (> 75% RH), ± 4,0% RH (≤ 75% RH)

12. chất lượng cao lạnh cán tấm thép vật liệu vỏ bên ngoài, điện tĩnh nhiệt độ cao sơn nướng vật liệu hộp bên trong, tấm thép không gỉ (SUS304)

13- Vật liệu cách nhiệt nhiệt: bọt polyurethane mật độ cao + sợi thủy tinh

14Cửa sổ quan sát là một cửa sổ kính chân không ba lớp

15Ánh sáng bên trong hộp: Thiết bị chiếu góc rộng, cửa hai lớp với cửa kín

16. Kích thước không gian bên trong hộp thử: 500 * 500 * 600mm

17Điều trị cách nhiệt được áp dụng cho các bức tường bên trong của phòng thử nghiệm, với mức kháng điện áp 50KV

(3) Kích thước của máy thử nghiệm lão hóa corona AC / DC:

Kích thước thiết bị tạo Corona: 850 * 740 * 1500mm;

Kích thước thiết bị kiểm soát môi trường: 700 * 1100 * 1700mm;

(4) Hệ thống thu thập dữ liệu cho máy thử nghiệm lão hóa corona AC / DC

1Sử dụng thẻ thu thập dữ liệu chính xác cao 16 bit PCI của Advantech, phạm vi điện áp tín hiệu đầu vào là ± 5V hoặc ± 10V và tốc độ lấy mẫu là 3MS / s.Có thể đồng thời thu thập nhiều tín hiệu điện và điện áp corona, và gửi kết quả đo lên máy tính để xử lý.

2. Giao diện phần mềm LabView thân thiện có thể hiển thị hình dạng sóng của điện áp corona; Nó có thể hiển thị lượng điện tích của nửa chu kỳ dương và âm của dòng điện thải corona,cũng như xu hướng năng lượng xả theo thời gian.

3Sau khi thử nghiệm, dữ liệu thử nghiệm có thể được tạo thành một báo cáo và in hoặc lưu.

(5) Phụ kiện chính của máy thử nghiệm lão hóa corona AC/DC

1. 1 máy phát điện corona

2. 1 thiết bị kiểm soát môi trường

3Một chiếc máy tính có thương hiệu

4. Một bộ phần mềm thu thập chuyên nghiệp

5Đặt một cái.
