DX8388 Máy kiểm tra độ bền điện của vật liệu cách nhiệt rắn Máy kiểm tra độ bền điện điện

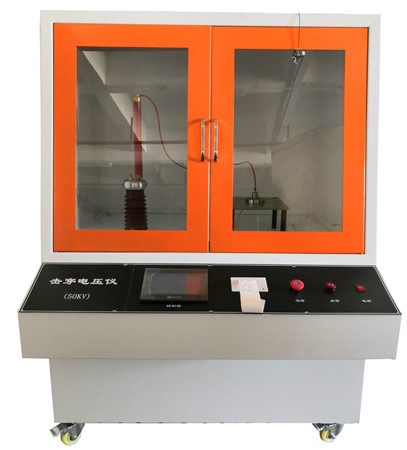

Máy kiểm tra độ bền điện vật liệu cách điện DX8388 (máy kiểm tra độ bền điện môi)

Tuân thủ các tiêu chuẩn:

Tuân thủ các yêu cầu của GB1408.1, IEC60243-1 "Phương pháp thử độ bền điện của vật liệu cách điện rắn - Thử nghiệm ở tần số nguồn", GB1408.2, IEC60243-2 "Phương pháp thử độ bền điện của vật liệu cách điện rắn - Kiểm tra điện áp DC tương ứng" GB/T1695-2005 "Xác định cường độ điện áp đánh thủng tần số nguồn và chịu được điện áp của cao su lưu hóa" Các tiêu chuẩn kiểm tra GB/T3333, GB12656 và ASTM D149.

Phạm vi áp dụng:

Chủ yếu thích hợp cho các vật liệu cách nhiệt rắn như nhựa, màng, nhựa, mica, gốm sứ, silicone, thủy tinh, sơn cách điện, v.v. Đo cường độ đánh thủng và thời gian điện áp chịu được ở tần số nguồn (48-62Hz) hoặc điện áp DC tương ứng trong không khí hoặc môi trường lỏng. Thích hợp để tăng cường liên tục và đồng đều hoặc tăng cường từng bước, đặt điện áp AC/hoặc DC vào mẫu cho đến khi đánh thủng, đo giá trị điện áp đánh thủng và tính toán cường độ đánh thủng của mẫu; Sử dụng phương pháp tăng điện áp nhanh, tăng điện áp lên giá trị quy định và duy trì mẫu không bị đánh thủng trong một khoảng thời gian nhất định. Giá trị được chỉ định tại thời điểm này là giá trị điện áp chịu được của mẫu.

Các thông số kỹ thuật chính:

1. Điện áp thử nghiệm: AC 0-50 kV điều chỉnh liên tục DC 0-50 kV điều chỉnh liên tục

2. Công suất máy biến áp: 10 KVA

3. Điện áp đánh thủng: 0-50kV

4. Tốc độ tăng tốc: chia làm 6 cấp: 50, 100, 200, 500, 1000, 2000 (KV/S)

5. Điều chỉnh tốc độ tăng cường: để điều chỉnh tốc độ tự động bằng điện

6. Độ chính xác đo điện áp: 2%

7. Lựa chọn dòng rò: 1-20 mA

8. Phương pháp kiểm tra: Kiểm tra DC, kiểm tra AC

9. Phương pháp tăng cường: Tăng cường lập trình tự động

10. Tần số nguồn điện: sóng hình sin 50Hz

11. Nguồn điện: AC220V 50/60Hz

12. Kích thước bên ngoài: dài 1400 * chiều rộng1040 * chiều cao 1500 mm

13. Trọng lượng: 200kg

Cấu hình tiêu chuẩn:

Máy chủ thử nghiệm: một đơn vị

Thiết bị điều khiển: một bộ

Điện cực thử nghiệm (GB 1408.1): hai bộ

Kiểm tra bình nhiên liệu: hai

Hệ thống xả: một bộ

Hệ thống điều khiển: một bộ

Hệ thống thu thập dữ liệu: một bộ

Phần mềm kiểm tra: một bộ CD

Máy tính thương hiệu: một bộ

Máy in phun thương hiệu: một bộ

Hướng dẫn sử dụng sản phẩm: một bản

Giấy chứng nhận chất lượng sản phẩm: một bản sao

Cách sử dụng:Lấy thanh phóng điện ra và làm thẳng thanh ống lồng, lắp đầu còn lại của kẹp nối đất vào ổ cắm đầu dò kim loại của thanh phóng điện, sau đó kẹp kẹp nối đất vào đầu nối đất của thiết bị A hoặc B. Giữ tay cầm cách điện càng xa càng tốt khỏi vỏ thiết bị, đứng, hơi cúi về phía trước, mở cửa kính của hộp thử nghiệm và sử dụng đầu dò kim loại để tiếp xúc với từng quả cầu cân bằng đầu ra của máy biến áp điện áp cao, điện cực mẫu và đầu tụ điện cao áp. (Nếu cần, sau khi phóng điện xong, hãy sử dụng đồng hồ vạn năng trong dải điện áp xoay chiều (dải AC20V) để kiểm tra xem điện áp giữa điện cực và cơ thể con người có nhỏ hơn 36V hay không, cho biết điện áp dư đã được phóng điện hoàn toàn.)

Chú ý:Trước khi lấy mẫu ra sau mỗi thí nghiệm, cần phải xả hết mẫu trước đó. Trong quá trình phóng điện, thời gian dừng tiếp xúc tại mỗi điểm phóng điện phải vượt quá 2 giây.

Hướng dẫn an toàn:

1. Thiết bị cần được trang bị dây nối đất bảo vệ riêng. Nối đất dây nối đất bảo vệ chủ yếu là để giảm nhiễu điện từ mạnh do sự cố mẫu ở khu vực xung quanh tạo ra. Nó cũng có thể tránh mất quyền kiểm soát máy tính.

2. Mạch của thiết bị kiểm tra này được trang bị nhiều biện pháp bảo vệ, chủ yếu bao gồm bảo vệ quá dòng, bảo vệ mất điện áp, bảo vệ rò rỉ, bảo vệ ngắn mạch, báo động phóng điện thử nghiệm DC, v.v.

3. Yêu cầu nối đất: Cần có nối đất riêng và việc nối đất phải tuân thủ các tiêu chuẩn quốc gia. Thanh kim loại phải được chôn dưới lòng đất ít nhất 1,5 mét.

4. Mạch của thiết bị kiểm tra này được trang bị nhiều biện pháp bảo vệ, chủ yếu bao gồm bảo vệ quá dòng, bảo vệ mất điện áp, bảo vệ rò rỉ, bảo vệ ngắn mạch, báo động phóng điện thử nghiệm DC, v.v.

Tính năng sản phẩm

1. Phần mềm cài đặt độc lập chạy trên hệ thống WIN XP/WIN7/WIN8, có giao diện thân thiện và thao tác đơn giản

2. Đường cong hiển thị thử nghiệm, lưu trữ dữ liệu tự động, tìm kiếm tự động.

3. đa năng, có thể được sử dụng để kiểm tra AC và DC chính xác, đáng tin cậy và an toàn.

4. Quá trình thử nghiệm được điều khiển bằng máy tính, dừng phán đoán tự động, tự động thiết lập lại.

5. Nhiều biện pháp bảo vệ như quá điện áp, quá dòng, ngắn mạch, rò rỉ và hoạt động sai.

Ghi chú:

1. Trong quá trình thử nghiệm, không được phép tiếp cận những người không liên quan vì dụng cụ thử nghiệm này có thể tạo ra điện áp cao và những người chưa được đào tạo không được phép sử dụng thiết bị. Trong quá trình thử nghiệm cần có người giám sát và không ai được sử dụng một mình. Trong trường hợp có bất kỳ tình huống bất ngờ nào.

2. Nếu thiết bị không được sử dụng trong một thời gian dài, trước khi sử dụng lại, trước tiên hãy tạo áp cho thiết bị khi không tải, nghĩa là tháo dây điện của điện cực cao áp ra khỏi quả bóng cân bằng. Kiểm tra giao diện kiểm tra máy tính để xem điện áp cao có bình thường không.

3. Trong trường hợp xảy ra tình huống bất ngờ trong quá trình thử nghiệm, cần cắt điện kịp thời và thử nghiệm chỉ có thể tiếp tục sau khi sự cố được giải quyết.

4. Thiết bị phải được đặt chắc chắn và mặt đất phải chắc chắn. Tốt nhất nên sử dụng sàn xi măng để tránh hiện tượng cộng hưởng.

5. Vỏ của thiết bị phải được nối đất bằng dây nối đất bảo vệ trong quá trình sử dụng, đảm bảo an toàn cho người vận hành và vận hành thiết bị.

6. Sau khi sử dụng thiết bị, hãy tắt nguồn tất cả các bộ phận của hệ thống và không cắm hoặc rút dây nguồn bằng điện.

7. Kết nối thiết bị theo điện áp nguồn quy định. Đảm bảo rằng hệ thống dây điện mạch là chính xác. Nếu không, nó sẽ làm hỏng thiết bị.

8. Thiết bị cần được đặt trong nhà và phòng thí nghiệm phải sạch sẽ, khô ráo và không có chất ăn mòn. Nhân viên không liên quan không nên vận hành nó một cách tình cờ.

9. Không để cáp thiết bị chạm vào cạnh sắc để tránh làm xước lớp cách điện của cáp; Không để cáp bị đè dưới vật nặng để tránh làm đứt cáp và gây cháy nổ; Không sử dụng dây cáp để kéo hoặc buộc các đồ vật vì điều này có thể khiến thiết bị gặp trục trặc do đứt cáp.

10. Không để thiết bị bị dính nước, khí ăn mòn, khí dễ cháy và chất dễ cháy. Nếu không tránh, có thể xảy ra hỏa hoạn.

11. Khi di chuyển thiết bị, hãy cắt nguồn điện và rút phích cắm ra khỏi ổ cắm. Không đặt thiết bị lộn ngược hoặc nghiêng thiết bị ở Góc lớn hơn 45° khi di chuyển thiết bị.

12. Không rút phích cắm điện của thiết bị khi thiết bị đang chạy.
