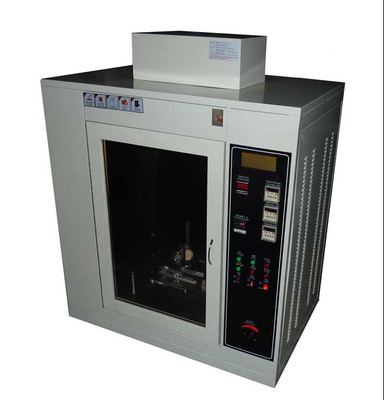

Máy thử dây nóng chính xác DX8383 cho các sản phẩm điện

DX8383 Máy thử dây nóng

Lời giới thiệu: Các thử nghiệm dây nóng là. dây nóng chính nó thực sự là một vòng dây kháng đặc điểm kỹ thuật cố định. Trong quá trình thử nghiệm, nó cần phải được làm nóng đến nhiệt độ được chỉ định bằng điện,để phần trên của dây nóng tiếp xúc với mẫu trong thời gian cần thiếtPhạm vi thử nghiệm phụ thuộc vào quy trình thử nghiệm cụ thể.
Phạm vi áp dụng:Máy thử dây nóng chủ yếu phù hợp để thực hiện các thử nghiệm nguy cơ cháy trên các sản phẩm điện, điện tử, thiết bị gia dụng và các thành phần của chúng,mô phỏng căng thẳng nhiệt gây ra bởi các nguồn nhiệt hoặc các nguồn lửa như các thành phần nóng hoặc kháng cự quá tải trong một khoảng thời gian ngắnNó cũng phù hợp với vật liệu cách điện rắn hoặc vật liệu cháy rắn khác.
Phù hợp với các tiêu chuẩn:Được thiết kế và sản xuất theo các yêu cầu của "Phương pháp thử nghiệm sợi sợi" trong GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, tiêu chuẩn UL817.
Các thông số kỹ thuật:
1- Khối lượng phòng thử: 0,5m3, chiều sâu x chiều rộng x chiều cao: 60x 95x 90cm
2- Kích thước ranh giới: chiều sâu x chiều rộng x chiều cao: 61x 120x 105cm
3. Sợi phát sáng: Một vòng kính 4,0mm được làm bằng dây niken / crôm
4Thiết bị đo nhiệt độ: 0.5mm tháp thép thép, có khả năng chịu nhiệt độ cao 1050 °C
5. Điện nóng: Khi nhiệt độ là 960 °C, dòng điện nằm trong khoảng 120 ~ 150A
6Áp dụng lực vào thử nghiệm: 0,8 ~ 1,2N, và giới hạn độ sâu nén ít nhất 7mm
7. Bộ đếm thời gian: Một bộ đếm thời gian đốt cháy (Ti) và thời gian dập lửa (Te).
8. sợi phát sáng: 4mm±0,04mm Ni/Cr (80/20) vòng chuẩn được thiết kế đặc biệt, đứng ngang;
9. Thermocouple: 0.5mm nhập khẩu loại K thermocouple, áo giáp chống nhiệt đến 1100 °C;
10Nhiệt độ sưởi ấm bằng điện của dây nóng: 500 °C ~ 960 °C (bộ hiển thị kỹ thuật số có thể được đặt trước), biến động nhiệt độ < 3 °C;
11. Áp lực của mẫu thử để thử dây nóng: 1,0N ± 0,1N (có thể điều chỉnh theo tình huống thực tế);
12Độ sâu thâm nhập tối đa: 7mm ± 0,5mm (có thể điều chỉnh theo điều kiện thực tế);
13. Tốc độ di chuyển mẫu thử: 10mm/s ~ 25mm/s.
14. mức độ nghiêm trọng: Các giá trị ưa thích cho thời gian của ngọn lửa thử nghiệm được áp dụng (ta) là: 5s, 10s, 20s, 30s, 60s, 120-1s;
15. Chiều cao ngọn lửa: Chiều cao ngọn lửa thử nghiệm là 12 mm;
16Nguồn khí: khí butane (được cung cấp bởi người sử dụng).
17- Vật liệu hộp bên ngoài: Thép không gỉ gương.
Phương pháp thử nghiệm:Làm nóng vòng dây kháng tiêu chuẩn đến nhiệt độ được chỉ định, và sau đó làm cho dây nóng và mẫu thử tiếp xúc với nút, ổ cắm, cao su, nhựa và các sản phẩm khác trong điều kiện thử nghiệm.
Phương pháp thử nghiệm tương ứng cho máy thử đốt dây nóng:
Phương pháp thử nghiệm khả năng cháy của dây đốt cho các sản phẩm hoàn thiện (IEC 60695-2-11:2000/GB/T 5169.11-2006)
Phương pháp thử nghiệm khả năng cháy của sợi đốt cho vật liệu (IEC 60695-2-12:2000/GB/T 5169.12-2006)
Phương pháp thử nghiệm hiệu suất đốt của vật liệu sử dụng dây nóng (IEC 60695-2-13:2000/GB/T 5169.13-2006)
Chỉ số dễ cháy GWFI, GWFI - Chỉ số dễ cháy của dây chiếu sáng
Nhiệt độ thử nghiệm tối đa của mẫu thử với độ dày được chỉ định trong ba thử liên tiếp phải đáp ứng một trong các điều kiện sau:
a) Trong vòng 30 giây sau khi tháo dây nóng, ngọn lửa hoặc nhiệt của mẫu thử sẽ tắt và giấy đóng gói được đặt dưới mẫu thử sẽ không bốc cháy;
b) Mẫu thử nghiệm không cháy.
GWIT, GWIT - Nhiệt độ khởi động của dây chiếu sáng
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
Yêu cầu về mẫu: Phòng thí nghiệm vật liệu SGS có các yêu cầu sau đây cho các mẫu thử:
Mẫu phải có một phần phẳng có kích thước cố định đủ lớn và mặt phẳng thử nghiệm nên được giữ ở vị trí thẳng đứng trong quá trình thử nghiệm.
Các mẫu thử có thể được thực hiện theo nhiều cách:
Việc đúc ép, đúc phun hoặc đúc, hoặc cắt từ các bộ phận hoàn thiện như ván kim loại có bề mặt đủ lớn.
Kích thước của phần phẳng là: chiều dài: ≥ 60mm, chiều rộng (ở bên trong thiết bị): ≥ 60mm
Theo các yêu cầu của thí nghiệm này, đánh giá khả năng cháy thường đòi hỏi một bộ 10 mẫu thử.
mức độ nghiêm trọng
1Chỉ số dễ cháy của sợi sáng (GWFI) nên được chọn từ các nhiệt độ thử nghiệm sau:
Nhiệt độ thử nghiệm/°C: 550/600/650/700/750/800/850/900/960
2Nhiệt độ bốc cháy của dây nóng (GWIT) nên được chọn từ các nhiệt độ thử nghiệm sau:
Nhiệt độ thử nghiệm/°C: 500/550/600/650/700/750/800/850/900/960
Đánh giá kết quả:
1. Đánh giá kết quả chỉ số dễ cháy của sợi sáng (GWFI)
Nếu mẫu thử không cháy hoặc đáp ứng hai điều kiện sau đây, nó được coi là đã chịu được thử nghiệm này
a) Nếu ngọn lửa hoặc dây lửa của mẫu thử tắt trong vòng 30 giây sau khi tháo dây lửa
b) Bảng giấy đóng gói không cháy
Nếu một hoặc cả hai điều kiện trên không được đáp ứng, chọn nhiệt độ thử thấp hơn và lặp lại thử nghiệm với mẫu thử mới.
Nếu cả hai điều kiện trên được đáp ứng đồng thời, chọn nhiệt độ thử nghiệm cao hơn và lặp lại thử nghiệm với mẫu thử mới.
Xét nghiệm nên được lặp lại ở nhiệt độ thử nghiệm cao nhất khi mẫu thử đáp ứng các điều kiện a) và b).
Để xác định nhiệt độ thử nghiệm tối đa đáp ứng các điều kiện a) và b) cho ba thử nghiệm liên tiếp trong GWFI.
2Đánh giá kết quả nhiệt độ thắp sáng dây phát sáng (GWIT)
Nhiệt độ bốc cháy của mẫu thử trong khi áp dụng dây nóng nên được xác định, and the test temperature that is 25K (30K between 900 ℃ and 960 ℃) higher than the highest temperature at the top of the hot wire that did not ignite the test sample in three consecutive tests should be recorded as GWIT
Các biện pháp phòng ngừa khi sử dụng máy thử dây nóng:
1Người sử dụng máy thử dây nóng phải duy trì nguồn cung cấp điện ổn định, nếu không, biến động điện áp quá mức có thể ảnh hưởng đến sự thay đổi nhiệt độ.
2. Nhiệt cặp chỉ được sử dụng để hiệu chuẩn nhiệt độ trong thí nghiệm. Sau khi hiệu chuẩn, đánh dấu chúng trên đồng hồ Amp cho thử nghiệm tiếp theo. Khi nhiệt độ giảm xuống nhiệt độ phòng,cẩn thận loại bỏ nhiệt cặp từ dây nóng và bắt đầu thí nghiệm.
3Các dây nóng không nên làm việc trong một thời gian dài ở nhiệt độ cao để tránh rút ngắn tuổi thọ của nhiệt cặp.dòng điện nên được giảm trong một cách kịp thời và điện nên được cắt.
4Sau mỗi thử nghiệm, buồng đốt nên được làm sạch với nguồn điện tắt, và phải cẩn thận để không va chạm với các cặp nhiệt và dây nóng.
5Sau khi hoàn thành thí nghiệm, người dùng có thể sử dụng quạt xả để xả khí thải được tạo ra trong quá trình đốt cháy.nhưng không bật quạt trong khi thí nghiệm để tránh ảnh hưởng đến kết quả thử nghiệm.
6Nếu cần bảo trì, đặc biệt là để thay thế dây nóng, nên chú ý đến việc thắt lại các ốc vít đã bị xáo trộn.nếu không tiếp xúc kém sẽ ảnh hưởng đến mạch hiện tại và tạo ra nhiệt độ cao tại giao diệnSau khi thay thế các bộ phận, người dùng nên thắt chặt tất cả các ốc vít.
7. Máy thử dây nóng có chức năng bảo vệ nhiệt độ quá cao. Khi nhiệt độ được thiết lập đạt được, mạch sưởi sẽ tự động ngắt kết nối.nhiệt độ đặt trước không thể thấp hơn nhiệt độ hoạt động bình thường, nếu không nó không thể hoạt động bình thường
Thông số kỹ thuật thử nghiệm:
1Mục đích: Để tiêu chuẩn hóa hoạt động, bảo trì và bảo trì máy kiểm tra dây nóng và đảm bảo hoạt động bình thường của nó.
2Phạm vi: Thích hợp cho thử nghiệm chống cháy của các bộ phận nhựa cho các sản phẩm khác nhau
3Tiêu chuẩn tham chiếu: Theo các yêu cầu thử nghiệm của các điều khoản có liên quan trong GB/T5169.Tiêu chuẩn 10-2008 "Phương pháp thử nghiệm cơ bản cho dây chiếu sáng/sợi chiếu sáng - Thiết bị sợi chiếu sáng và phương pháp thử nghiệm chung";
Bảo trì và biện pháp phòng ngừa thiết bị:
1Mỗi tuần, bảo trì và quản lý các thiết bị, cũng như kiểm tra hoạt động của các chức năng điều chỉnh chính liên quan, phải được thực hiện và ghi chép phải được lưu giữ.
2Máy thử nghiệm phải có nguồn điện ổn định, nếu không biến động điện áp có thể ảnh hưởng đến thay đổi nhiệt độ.
3Khi tiến hành thí nghiệm, chúng ta nên áp dụng một phương pháp tăng và giảm nhiệt độ từ từ.Chúng ta nên làm chậm và không tăng nhiệt độ quá cao cùng một lúc.! Bằng cách này, thời gian sử dụng sẽ dài hơn, và dòng điện nên được tăng dần. Đừng tăng nó lên 90 hoặc cao hơn.Tăng 30-40A cùng một lúc về cơ bản là ổn định. Khi thêm và làm mát,cũng từ từ giảm dòng và không giảm xuống bằng không tất cả cùng một lúc. Sự mở rộng và co lại nhiệt nhanh chóng có thể gây ra thiệt hại cho các dây sưởi hình chữ U và nhiệt cặp dây phát sáng. Những thiệt hại này là không thể sửa chữa được. Một khi bị hỏng, nó cần phải được mua lại
4Các dây nóng không nên làm việc trong một thời gian dài ở nhiệt độ cao để tránh rút ngắn tuổi thọ của nhiệt cặp.dòng điện nên được giảm trong một cách kịp thời và điện nên được cắt.
5Sau mỗi thí nghiệm, buồng đốt nên được làm sạch trong điều kiện tắt điện, và phải chú ý không chạm vào cặp nhiệt và dây cháy.
6Nếu cần bảo trì, đặc biệt là để thay thế dây nóng, điều quan trọng là phải thắt các ốc vít đã bị xáo trộn.Nếu không, tiếp xúc kém sẽ ảnh hưởng đến mạch hiện tại và tạo ra nhiệt độ giao diện caoSau khi thay thế các bộ phận, người dùng nên thắt chặt tất cả các ốc vít.
