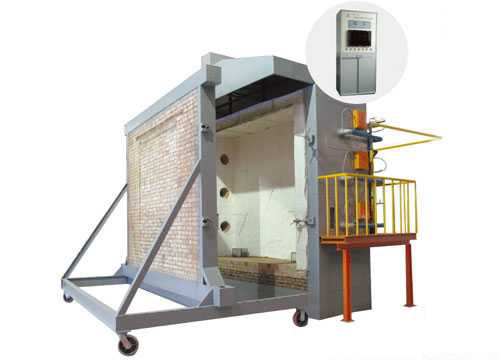

DX8342A Máy kiểm tra chống cháy cho các thành phần xây dựng

Phạm vi ứng dụng: Nó phù hợp với thử nghiệm chống cháy của các thành phần xây dựng và chống cháy của các thành phần tách dọc chịu tải.

Điện áp hoạt động: AC 380V ± 10% 50NZ.

Cơ thể lò: lò thử nghiệm bao gồm gạch, cấu trúc thép và vật liệu chống cháy và cách nhiệt.

Kích thước mẫu: chiều rộng 300mm × chiều cao 300mm (có thể được tùy chỉnh).

Kích thước của lò lửa khoảng:

Nồi dọc: L3.2m × W2.2m × H4.0m

Cửa lò ngang: L3.2m × W3.2m × H1.5.

Dòng khí: 0~100L/min Độ chính xác đo 2,5 lớp.

Dòng không khí: 0 ~ 50m3/min Độ chính xác đo≤ ± 0,5m3/min.

Capacity of gas tank: ≥50kg×6.

Thiết bị đo tải: ± 2,5% của giá trị tải nên được thêm vào (cần thiết cho thử nghiệm loại tải).

Lồng đo khoảng cách mẫu: đường kính 6 mm ± 0,1 mm, đường kính 25 mm ± 0,2 mm.

Hệ thống đốt: hệ thống phân phối khí (trên phạm vi 10 mét), phóng lửa (không dưới 20) và van điều chỉnh.

Nguồn khí đốt: propan, khí hóa lỏng.

Hệ thống điều khiển nhiệt độ lò: điểm lấy mẫu tối đa là 10 điểm.

Hệ thống thông gió và bộ giảm áp điều khiển, vv.

Phạm vi đo nhiệt bức xạ trên bề mặt phản xạ của mẫu: 0 ~ 10W / cm2.

Phạm vi đo áp suất lò: 0 ~ 100pa

Độ chính xác đo: ≤±3pa.

Nhiệt độ thử nghiệm: Điều khiển nhiệt độ lò đáp ứng các yêu cầu của T-T0=3451g (8t+1), và độ lệch điều khiển nhiệt độ được kiểm soát:

0 phút

10 phút.

Khi T> 30min, d≤ 5%.

Nhiệt độ lò: ± 15°C.

Nhiệt độ bên trong mẫu: ± 10°C.

Nhiệt độ phản công mẫu: ± 4 °C.

Điều kiện đo áp suất lò:

5 phút sau khi bắt đầu thử nghiệm, các điều kiện áp suất dương được chỉ định dưới đây phải đạt được trong lò.

Phần ngang - trên mặt phẳng ngang 100 mm dưới bề mặt dưới cùng của mẫu, áp suất lò là 15Pa±5Pa.

Thành phần dọc 3m chiều cao trong lò, 100mm từ bề mặt của mẫu.

10 phút sau khi bắt đầu thử nghiệm, lò phải đạt được các điều kiện áp suất dương được chỉ định dưới đây.

Phần ngang - trên mặt phẳng ngang 100 mm dưới bề mặt dưới cùng của mẫu, áp suất lò là 17Pa±3Pa.

Các thành phần dọc cao 3m trong lò, 100mm từ bề mặt của mẫu.

Nhiệt độ lò: ± 15 °C, sử dụng nhiệt cặp có đường kính 1 mm.

Nhiệt độ phản công của mẫu là ± 4 °C và đường kính dây là 0,5 mm.

Bọc thép platinum rhodium platinum s-value thermocouple, lớp độ chính xác ‖.

Thiết bị đeo bọc thép thép thép nickel-nickel-silicon, lớp ‖.

Phạm vi thời gian: 0 ~ 120min Độ chính xác thời gian: < ± 1s.

Hệ thống phát hiện nhiệt độ mẫu: điểm lấy mẫu tối đa là 20 điểm.

Phạm vi áp dụng:Nồi thử nghiệm đáp ứng các chỉ số kỹ thuật và yêu cầu được quy định trong tiêu chuẩn quốc gia GB/T7633-2008,và phù hợp với thử nghiệm chống cháy của cửa ngang không chịu tải và cửa sổ cuộn.

Các thông số chính:

Năng lượng điện: 6KW

Phạm vi đo áp suất lò: 0-100Pa Độ chính xác đo: ≤±3Pa

Dòng không khí: 0-50m3/min Độ chính xác đo: ≤±0,5 m3/min

Nguồn khí đốt: propan, khí hóa lỏng (được cung cấp bởi người sử dụng)

Capacity of gas tank: 50kg × 6

Phạm vi đo nhiệt bức xạ của bề mặt phản xạ của mẫu: 0 ~ 10W / cm2;

Phạm vi đo áp suất lò: 15Pa±5Pa;

Nhiệt độ thử nghiệm: nhiệt độ chương trình 15min nhiệt độ phòng ~ 718°C,

Nhiệt độ phòng 30min ~ 821°C, nhiệt độ phòng 60min ~ 925°C,

Nhiệt độ phòng 90min ~ 986°C; nhiệt độ phòng 120min ~ 1029°C;

Nhiệt độ phòng 180min ~ 1115°C, nhiệt độ phòng 240min ~ 1150°C;

Bộ cảm biến nhiệt độ: trong lò: 9 nhiệt cặp thép thép niken-crôm-niken-silicon giá trị K, mức độ chính xác: lớp II

Backfire: 29 thermopares giáp nickel-chromium-nickel-silicon giá trị K, lớp độ chính xác: lớp II

Phạm vi thời gian: 0-240min Độ chính xác thời gian: <±1s

Kích thước mẫu: (các thông số kỹ thuật đặc biệt có thể được tùy chỉnh bởi người dùng)

Vùng sử dụng thiết bị: chiều dài × chiều rộng × chiều cao (3,8×2,4×4,5) m;

Trọng lượng thiết bị: 4500 kg (nên lắp đặt lò thử nghiệm tại chỗ);

Hệ thống xả khí: 150kg/h (không cần thiết).

ISO 9705:2003 xác định một phương pháp thử nghiệm để mô phỏng một đám cháy xảy ra trong phần góc của một căn phòng nhỏ,sử dụng một nguồn lửa tiêu chuẩn để đánh giá tác động của các sản phẩm bề mặt đến sự phát triển của lửa, cung cấp dữ liệu về mức cháy từ khói lên khói của các đám cháy xảy ra dưới một nguồn khói tiêu chuẩn; ISO 9705:2003 cũng mô tả các kỹ thuật đo lường khác nhau bên trong và bên ngoài phòngCác thử nghiệm ISO 9705 trong phần này cung cấp thông tin cơ bản và hỗ trợ cho người dùng tiềm năng. Nó cung cấp cho người dùng thông tin kỹ thuật về thử nghiệm nguồn lửa,luồng nhiệt của lò đốt trong phòng, cân bằng nhiệt của phòng trong lửa, các loại khói và khí độc hại được sản xuất và kết quả mô phỏng của các thử nghiệm này.

Phương pháp thử nghiệm cũng được sử dụng trong phương pháp thử nghiệm của Trung Quốc, và tiêu chuẩn được phát triển là GB 20286 Phụ lục B và Phụ lục C.

Phù hợp với:ISO 9705, NFPA 266, GB20286 Phụ lục B và Phụ lục C, vv

Các thông số kỹ thuật:

1. 19 inch rack thiết bị, bao gồm oxy, carbon dioxide và carbon monoxide analyzers

2. Máy phân tích oxy là một máy phân tích oxy sử dụng phương pháp đo sự thay đổi áp suất paramagnetic để phát hiện nồng độ oxy trong khí. Thời gian phản ứng (T90) 3,5 s,Thời gian xử lý tín hiệu nội bộ < 1 s, cảm biến áp suất (bên trong) 50 ~ 200 kPa, trượt không < 0,5%/tháng của phạm vi đo tối thiểu trên bảng tên, 0,5%/tháng của trượt giá trị đo < phạm vi đo hiện tại,Lỗi lặp lại < 1% phạm vi đo hiện tại, 1% phạm vi đo hiện tại của giới hạn phát hiện tối thiểu, lỗi tuyến tính < 1% phạm vi đo hiện tại

3Các phân tích khí carbon dioxide và phân tích khí carbon monoxide là loại hồng ngoại không riêng biệt, và nguyên tắc dựa trên thực tế là các phân tử khí có một băng tần hấp thụ hồng ngoại cụ thể,và phương pháp phân tích hồng ngoại xen kẽ một tia được áp dụng. Giới hạn phát hiện tối thiểu là 1% của phạm vi đo hiện tại, sai số đo tuyến tính là ± 1% của phạm vi đầy đủ < khi phạm vi tối đa nằm trong phạm vi tối đa,khả năng lặp lại là < ± 1% của phạm vi tối thiểu trên bảng tên, và thời gian phản ứng (thời gian T90) là khoảng 1,2 L/min của dòng chảy khí mẫu < 30 giây

4Phạm vi của máy phân tích oxy là 0-25%, phạm vi của máy phân tích carbon dioxide là 0-10%, và phạm vi của máy phân tích carbon monoxide là 0-1%

5. Máy điều khiển nhiệt độ được sử dụng để điều khiển bẫy lạnh, và nước được loại bỏ hoàn toàn trong quá trình tinh chế khí của thử nghiệm

6. Máy bơm hai đầu để lấy mẫu khí có thể chuyển các mẫu khí được tạo ra trong quá trình đốt lên máy phân tích cách xa khoảng 30 mét

7Hệ thống thu thập dữ liệu (bao gồm các quy trình vận hành và kiểm soát)

8. Thẻ mua lại áp dụng 16-bit phạm vi tăng rộng, bảng I / O tương tự và kỹ thuật số

9. Loại nhiệt cặp: loại K, phạm vi: nhiệt độ xung quanh ~ 1500 độ C.

10Hệ thống thu thập dữ liệu có thể thu thập dữ liệu thông qua việc cài đặt và kích hoạt các bộ ghi dữ liệu hoặc chỉ mục lĩnh vực

11Hệ thống thu thập dữ liệu bao gồm các phần sau:

Mô-đun đầu vào nhiệt cặp bit, mô-đun đầu vào tương tự 16 bit, mô-đun đầu vào / đầu ra kỹ thuật số, mô-đun đầu ra tương tự 12 bit, tấm nền 4 và 8 khe, cơ sở kết nối, mô-đun mạng,nguồn điện 24 volt 5A DC nguồn điện nhập phổ biến, máy tính thu thập dữ liệu, máy in
