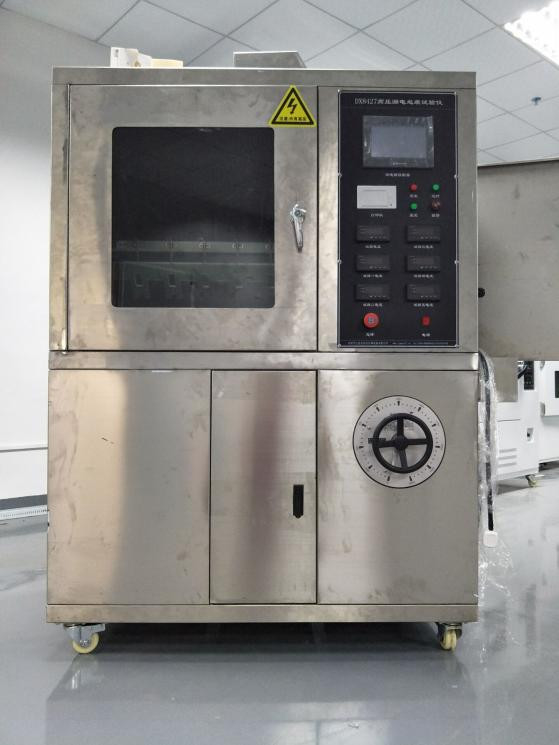

DX8427 Máy kiểm tra dấu vết rò rỉ điện áp cao

Chủ yếu phù hợp để kiểm tra khả năng chống mòn và ăn mòn của các sản phẩm điện và điện tử, thiết bị gia dụng và vật liệu của chúng,mô phỏng việc sử dụng chất ô nhiễm lỏng và mẫu bề mặt nghiêng ở tần số công suất (48Hz -62Hz)Đánh giá mức độ kháng của vật liệu cách điện được sử dụng trong điều kiện môi trường khắc nghiệt bằng cách đo độ kháng điện và ăn mòn.Dưới ảnh hưởng của độ ẩm và tạp chất trong các sản phẩm điện, rò rỉ cách điện có thể xảy ra giữa các bộ phận tích điện có cực khác nhau hoặc giữa các bộ phận tích điện và kim loại đất.hoặc xói mòn vật liệu do thải, và thậm chí dẫn đến hỏa hoạn. thử nghiệm này là một thử nghiệm phá hoại mô phỏng tình huống trên trên vật liệu cách điện,được sử dụng để đo lường và đánh giá sức đề kháng tương đối với rò rỉ và đánh dấu các chất cách điện dưới tác động của một trường điện và tạp chất chứa nước ở một điện áp nhất địnhNó phù hợp với vật liệu cách điện rắn và các sản phẩm của chúng trong các sản phẩm điện và điện tử, thiết bị gia dụng, chẳng hạn như ổ cắm tiếp xúc, nắp công tắc chuyển đổi, tiếp xúc,vv.

2, phù hợp với tiêu chuẩn:

cording to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators", các điểm thử nghiệm mô phỏng được chỉ định trong tiêu chuẩn cho thử nghiệm dò tìm rò rỉ AC/DC của vật liệu cách điện, áp dụng cho cao su,nhựa và vật liệu cách điện khác như phương pháp phẳng nghiêng- Tiêu chuẩn cho năm bộ máy thử cao su silicone và máy thử silicone

Các thông số kỹ thuật:

Điện cực: dày 0,5mm Vật liệu: thép không gỉ;

Khoảng cách giữa điện cực trên và dưới: 50,0mm ± 0.1;

Điện áp thử nghiệm: 100V-6000V có thể điều chỉnh không bước;

Bộ điều chỉnh điện áp: đầu ra: có thể điều chỉnh từ 0~250V, với công suất 5KVA;

Khi dòng mạch là 60mA, ngắt điện áp đầu ra;

Thời gian thử nghiệm: 6 giờ;

Độ chính xác thả: 0,5%;

Độ ổn định điện áp: ± 1%;

Bộ điều chỉnh điện áp chính xác cao: đầu ra AC220V. Lượng 6000W. Độ chính xác ± 1%;

Bộ biến áp thử nghiệm: Công suất 5KVA. Điện áp đầu ra tối đa AC6000V (hoặc DC6000V tùy chọn);

Khám phá dấu vết: Theo tiêu chuẩn GB/T6553-2003/4.1.2, áp dụng một điện áp (2.5kV, 3.5kV và 4.5kV), và nhỏ giọt chất lỏng bị ô nhiễm với một dòng chảy nhất định. Nếu dòng chảy dưới 60mA trong 6 giờ mà không chảy, nó được coi là đi qua;

Thiết bị thả: sử dụng một bơm xung chính xác Ralph, với một phạm vi dòng chảy 0,00185-20 ml/phút, tốc độ hoạt động 0,1-50 vòng quay/phút,và sai số chính xác dòng chảy nhỏ hơn 00,5%;

Điện áp đầu ra: AC/DC (có thể chuyển đổi)

Vỏ: Được làm bằng thép không gỉ SUS304 (bề mặt chải);

Bể nước thải được làm bằng thép không gỉ 316 và được trang bị thiết bị niêm phong.

Khối lượng là 0,56m3, khối lượng studio: 900L * 650W * 950H (mm);

Kích thước thiết bị: 1200L * 750W * 1800H (mm), chiều dài 750 * chiều rộng 1180 * chiều cao 1760mm, hộp gỗ 890 * 1320 * 1900

Trọng lượng: khoảng 200kg

Thiết bị điều khiển: Sử dụng Siemens PLC + Taiwan Weinview điều khiển màn hình cảm ứng, điều khiển chính xác, hoạt động đơn giản, thiết kế hoàn toàn nhân bản, tạo báo cáo tự động sau khi thử nghiệm,và máy in nhiệt bảng có thể in kết quả thử nghiệm một cách kịp thời;

Số lượng các nhóm thử nghiệm: Năm nhóm (trong quá trình thử nghiệm, một bơm kiểm soát một nhóm giọt và quá trình thử nghiệm không ảnh hưởng đến nhau,không thường thấy trên thị trường vì một máy bơm kiểm soát năm nhóm) (có thể được thử nghiệm riêng lẻ hoặc cùng nhau)
