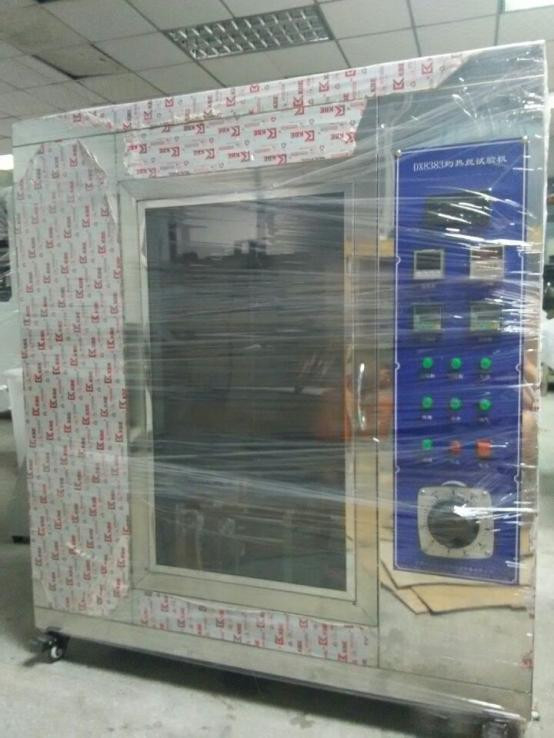

DX8383 Máy thử dây nóng với màn hình kỹ thuật số

Giới thiệu: Kiểm tra dây nóng được sử dụng để kiểm tra sự ổn định của các sản phẩm điện tử và điện trong quá trình hoạt động.Trong quá trình thử nghiệm, nó cần phải được làm nóng đến nhiệt độ được chỉ định bằng điện, để phần trên của dây nóng tiếp xúc với mẫu trong thời gian cần thiết, và sau đó trạng thái của nó có thể được quan sát và đo.Phạm vi thử nghiệm phụ thuộc vào quy trình thử nghiệm cụ thể.

Phạm vi ứng dụng: Máy thử dây nóng chủ yếu phù hợp để thực hiện các thử nghiệm nguy cơ cháy trên các sản phẩm điện, điện tử, thiết bị gia dụng và các thành phần của chúng,mô phỏng căng thẳng nhiệt gây ra bởi các nguồn nhiệt hoặc các nguồn lửa như các thành phần nóng hoặc kháng cự quá tải trong một khoảng thời gian ngắnNó cũng phù hợp với vật liệu cách điện rắn hoặc vật liệu cháy rắn khác.

Phù hợp với các tiêu chuẩn: Được thiết kế và sản xuất theo các yêu cầu của "Phương pháp thử nghiệm sợi sáng" trong GB/T5169.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, tiêu chuẩn UL817.

Các thông số kỹ thuật:

1- Khối lượng phòng thử: 0,5m3, chiều sâu x chiều rộng x chiều cao: 60x 95x 90cm

2- Kích thước ranh giới: chiều sâu x chiều rộng x chiều cao: 61x 120x 105cm

3. Sợi phát sáng: Một vòng kính 4,0mm được làm bằng dây niken / crôm

4Thiết bị đo nhiệt độ: 0.5mm tháp thép thép, có khả năng chịu nhiệt độ cao 1050 °C

5. Điện nóng: Khi nhiệt độ là 960 °C, dòng điện nằm trong khoảng 120 ~ 150A

6Áp dụng lực vào thử nghiệm: 0,8 ~ 1,2N, và giới hạn độ sâu nén ít nhất 7mm

7. Bộ đếm thời gian: Một bộ đếm thời gian đốt cháy (Ti) và thời gian dập lửa (Te).

8. sợi phát sáng: 4mm±0,04mm Ni/Cr (80/20) vòng chuẩn được thiết kế đặc biệt, đứng ngang;

9. Thermocouple: 0.5mm nhập khẩu loại K thermocouple, áo giáp chống nhiệt đến 1100 °C;

10Nhiệt độ sưởi ấm bằng điện của dây nóng: 500 °C ~ 960 °C (bộ hiển thị kỹ thuật số có thể được đặt trước), biến động nhiệt độ < 3 °C;

11. Áp lực của mẫu thử để thử dây nóng: 1,0N ± 0,1N (có thể điều chỉnh theo tình huống thực tế);

12Độ sâu thâm nhập tối đa: 7mm ± 0,5mm (có thể điều chỉnh theo điều kiện thực tế);

13. Tốc độ di chuyển mẫu thử: 10mm/s ~ 25mm/s.

14. mức độ nghiêm trọng: Các giá trị ưa thích cho thời gian của ngọn lửa thử nghiệm được áp dụng (ta) là: 5s, 10s, 20s, 30s, 60s, 120-1s;

15. Chiều cao ngọn lửa: Chiều cao ngọn lửa thử nghiệm là 12 mm;

16Nguồn khí: khí butane (được cung cấp bởi người sử dụng).

17- Vật liệu hộp bên ngoài: Thép không gỉ gương.

Phương pháp thử nghiệm: Làm nóng vòng dây kháng tiêu chuẩn đến nhiệt độ được chỉ định, sau đó làm cho dây nóng và mẫu thử tiếp xúc với nút, ổ cắm, cao su,nhựa và các sản phẩm khác trong điều kiện thử nghiệm.

Phương pháp thử nghiệm tương ứng cho máy thử đốt dây nóng:

Phương pháp thử nghiệm khả năng cháy của dây đốt cho các sản phẩm hoàn thiện (IEC 60695-2-11:2000/GB/T 5169.11-2006)

Phương pháp thử nghiệm khả năng cháy của sợi đốt cho vật liệu (IEC 60695-2-12:2000/GB/T 5169.12-2006)

Phương pháp thử nghiệm hiệu suất đốt của vật liệu sử dụng dây nóng (IEC 60695-2-13:2000/GB/T 5169.13-2006)

Chỉ số dễ cháy GWFI, GWFI - Chỉ số dễ cháy của dây chiếu sáng

Nhiệt độ thử nghiệm tối đa của mẫu thử với độ dày được chỉ định trong ba thử liên tiếp phải đáp ứng một trong các điều kiện sau:

a) Trong vòng 30 giây sau khi tháo dây nóng, ngọn lửa hoặc nhiệt của mẫu thử sẽ tắt và giấy đóng gói được đặt dưới mẫu thử sẽ không bốc cháy;

b) Mẫu thử nghiệm không cháy.

GWIT, GWIT - Nhiệt độ khởi động của dây chiếu sáng

A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).

Yêu cầu về mẫu: Phòng thí nghiệm vật liệu SGS có các yêu cầu sau đây cho các mẫu thử:

Mẫu phải có một phần phẳng có kích thước cố định đủ lớn và mặt phẳng thử nghiệm nên được giữ ở vị trí thẳng đứng trong quá trình thử nghiệm.

Các mẫu thử có thể được thực hiện theo nhiều cách:

Việc đúc ép, đúc phun hoặc đúc, hoặc cắt từ các bộ phận hoàn thiện như ván kim loại có bề mặt đủ lớn.

Kích thước của phần phẳng là: chiều dài: ≥ 60mm, chiều rộng (ở bên trong thiết bị): ≥ 60mm

Theo các yêu cầu của thí nghiệm này, đánh giá khả năng cháy thường đòi hỏi một bộ 10 mẫu thử.
