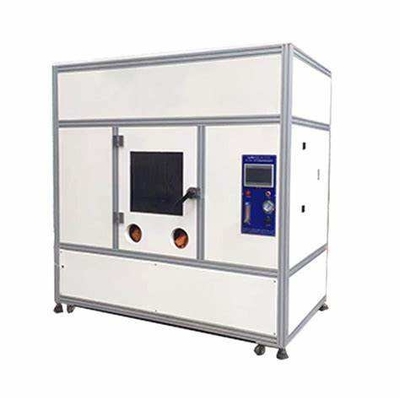

DX8382 Tủ đốt lớn UL1581 Máy thử nghiệm đốt, Phòng thử nghiệm đốt dọc và ngang

DX8382 Tủ đốt lớnUL1581 Máy thử cháy, Phòng thử cháy dọc và ngang

Tiêu chuẩn:

Nó được sản xuất theo tiêu chuẩn UL1581 sect 1080.1 ~ 1080.14 nghiêm ngặt, và đã được công ty Guangzhou Meihua UL phê duyệt,và đáp ứng tiêu chuẩn thử nghiệm đốt cháy của VW-1 (V-ertical-specimen) Flame TestNó áp dụng cho VW-1 của UL1581, UL13, UL444 và UL1655 và các tiêu chuẩn thử nghiệm FT-1 và FT-2 của CSA. Nó kinh tế và được sử dụng rộng rãi bởi một số lượng lớn ngành công nghiệp dây và cáp.

Phương pháp thử nghiệm:

Điều chỉnh chiều cao ngọn lửa, đặt đầu ngọn lửa dưới mẫu, đốt trong 15 giây, dập trong 15 giây, lặp lại 5 lần để kiểm tra đốt mẫu, đốt,tắt thời gian và số lần lặp lại, và có thể được vận hành tự động.

Chi tiết thông số:

Toàn bộ thử nghiệm được thực hiện trong một phòng thí nghiệm kín với khối lượng 4,32 mét khối.

1Phòng đốt:

1Không gian hiệu quả: 2,4m (chiều dài) * 1m (chiều rộng) * 1,8m (chiều cao)

2- Kích thước: 2,4m (chiều dài) * 1m (chiều rộng) * 2,5m (chiều cao)

3- Vật liệu:

Bên ngoài: cấu trúc khung thép hình vuông, mỏng 1.5mm tấm thép sơn màu xanh đậm;

Nội thất: Sơn sơn màu đen được nướng bằng điện tĩnh.

4Cửa sổ quan sát:

hai cửa sổ trượt bên trái và bên phải; cửa sổ xem là thủy tinh cứng;

Vòng xung quanh được làm bằng thép không gỉ SUS304;

Kích thước: 730mm (độ cao) * 420mm (độ rộng).

5. cửa sổ hoạt động: 4 trong tổng số

Kích thước không gian bên trong: ф150mm;

Phía ngoài: 3,0mm cạnh thép không gỉ;

Được niêm phong bằng găng tay da dài với chiều dài 600 mm;

Tổng kích thước ngoại vi: ф220mm.

6Hệ thống xả:

hai quạt ống xả xoắn ốc;

Bảng niêm phong đẩy kéo là 2,0mm thép không gỉ;

Cả hai bên đều được trang bị các rãnh trượt;

Một bộ thiết bị điều khiển từ xa: a. hai bộ dây thừng thép b. hai bộ xe đạp

7- Không khí: tổng cộng 4

Kích thước: ф160mm;

Bảng niêm phong đẩy kéo là một tấm thép không gỉ 2,0mm;

Có các rãnh trượt ở cả hai bên.

8. Đứng cố định phía dưới:

Kích thước: 2,4m (chiều dài) * 1m (chiều rộng) * 0,7m (chiều cao);

Sử dụng sắt góc 60mm * 60mm * 4mm, sơn màu xanh đậm bằng cách nướng điện tĩnh;

Đồ đạp chân: 6 chiếc, bao gồm 4 chiếc có khóa.

9Thiết bị chiếu sáng: áp dụng đèn tròn chống sương mù và chống khói

2Phần điều khiển

1- Chỉ số cháy 1pcs

2- Cài đặt đốt: 0-99.99 giây

3. 1 chỉ báo ngưng bắt lửa

4. Đặt thiết lập ngắt lửa: 0-99.99 giây thiết lập tùy ý

5. Số lượng đốt cháy: 0-999999 lần tùy ý

6Nó có các chức năng của tự động đốt cháy, đốt cháy, dừng bắt lửa và đếm

7Nó có chức năng chuyển đổi dọc / ngang

8Nó có chức năng thắp lửa tự động.

9Nó có chức năng chuyển đổi tự động / thủ công

10. Đốt lửa là một phương pháp kích thích áp suất cao

11. Phần thử nghiệm được kết nối với điều khiển, bằng cách sử dụng phích máy bay, và liên lạc là rất gần

3. Phần thử nghiệm

1- Mũ:

1- góc là 20 độ.

2. 1 van điều chỉnh ngọn lửa bên trong

3. 1 van điều chỉnh ngọn lửa bên ngoài

4. 1 dây chuyền đánh dấu điểm tiếp xúc lửa bên trong

5. 1 cờ thấp

6. 1 dây điều khiển chiều dài thử nghiệm

7. 1 máy đo ngọn lửa

8- Khung cố định thử nghiệm: a. Vật liệu: tấm thép sau khi chế biến tinh tế và sơn b. Màu sắc: đen tinh khiết

9. Các hộp thử nghiệm được làm bằng thép không gỉ SUS304 sau khi chế biến mịn

10- Phần dưới của khung thử nghiệm: a. hai mảnh tấm thép 2,0mm b. Kích thước: 700mm (chiều dài) × 450mm (chiều rộng) c. Màu sắc: sơn đen cho nướng điện tĩnh

11Các thử nghiệm dọc và ngang được thiết kế độc lập.

12Hộp thử nghiệm được mở rộng thêm bằng một thanh đẩy dài

13. 3 dấu hiệu cháy ngang

4. Điều khiển nguồn không khí:

1Khí: Methane được khuyến cáo (được cung cấp bởi người dùng)

2Bộ đo lưu lượng: 1 (loại American Dwyer VA20430)

3. U-tube pressure gauge: 1 (Dwyer 1230-36 type)

4. 1 khớp khói khí

5Hộp thở: hộp thở áp suất cao
