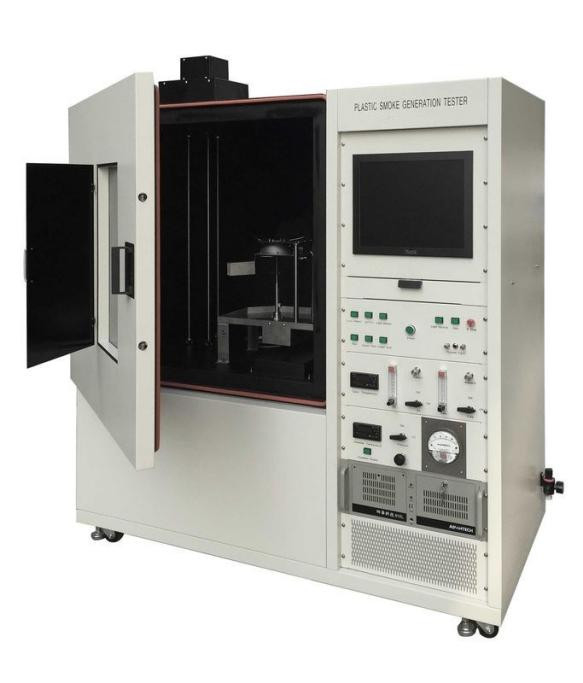

DX8368 Máy kiểm tra mật độ khói nhựa

1, Phù hợp với các tiêu chuẩn: Phù hợp với các yêu cầu của GB8323.2-2008 "Plastics Smoke Generation Part 2: Single Chamber Method for Determining Smoke Density" và ISO5659.2-2006 "Sản xuất khói nhựa Phần 2: Phương pháp phòng duy nhất để xác định mật độ quang" tiêu chuẩn thử nghiệm.
2, Phạm vi ứng dụng: Thích hợp để đo mật độ quang học cụ thể của khói được tạo ra trong quá trình đốt nhựa và lấy mật độ quang học cụ thể tối đa làm kết quả thử nghiệm.Nó được sử dụng để đánh giá hiệu suất hút thuốc của nhựa trong điều kiện cụ thể.
Máy kiểm tra mật độ khói nhựa là một loại thiết bị thử nghiệm mới được phát triển dựa trên các điều kiện kỹ thuật được quy định trong tiêu chuẩn GB/8323.2-2008 và ISO5659-2 "Sản xuất khói nhựa - Phần 2: Phương pháp phòng duy nhất để đo mật độ khói".
3Các thông số chính: Toàn bộ thiết bị bao gồm một buồng thử kín, một hệ thống đo quang, một nón bức xạ, một hệ thống đốt, một thiết bị đốt, một hộp thử, một hỗn hợp,một dụng cụ đo nhiệt độ, và phần mềm kiểm tra mật độ khói; mạch được phát triển bằng cách sử dụng một bộ điều khiển vi mô, có nội dung kỹ thuật cao và hiệu suất ổn định.Thiết bị này phù hợp với tất cả các loại nhựa và cũng có thể được sử dụng để đánh giá các vật liệu khác (như cao su)Nó được sử dụng rộng rãi trong các nhà máy sản xuất và các đơn vị nghiên cứu và thử nghiệm trong ngành công nghiệp nhựa và vật liệu rắn.
1Hộp thử nghiệm: Cửa trước được trang bị cửa sổ và màn che nắng mờ có thể ngăn chặn chuyển động của cửa sổ.
Phần dưới của hộp vuông được trang bị tấm nhôm chống nổ để ngăn ngừa áp suất quá mức.và tổng diện tích 81000mm2Các hộp được trang bị một thiết bị điều chỉnh áp suất bên trong (hình 2).
Cửa sổ ánh sáng: Có hai cửa sổ ánh sáng Ø 75mm ở phía trên và phía dưới, and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceCửa sổ ánh sáng phía trên được đặt ở phía trên của hộp thử nghiệm và một nền tảng quang học dày 8mm được lắp đặt xung quanh cửa sổ ánh sáng bên ngoài hộp thử nghiệm.Nền tảng quang được cố định bằng một thanh kim loại Ø 15mm có thể kết nối nền tảng cố định và hộp thử nghiệm.
Kích thước bên trong: chiều cao 914mm x chiều rộng 914mm x chiều sâu 610mm
Kích thước bên ngoài: chiều cao 16800mm, chiều rộng 14500mm, độ sâu 850mm (kích thước này chỉ để tham khảo)
Vật liệu: Bao gồm ba lớp: lớp ngoài bằng tấm thép dày 1,5mm, nướng điện tĩnh nhiệt độ cao bằng sơn trắng, lớp giữa bằng lớp amiăng dày 60mm, lớp bên trong 1.Thép không gỉ USU304 dày 2mm, sơn đen nướng điện tĩnh nhiệt độ cao, dễ làm sạch.
Nhập không khí và lối thoát khí thải: Nhập không khí được lắp đặt trên đỉnh hộp thử nghiệm, có đường kính Φ 65mm, được điều khiển bằng van điện lực bên cạnh trong cả hai trạng thái đóng và đóng;Cổng xả được lắp đặt ở phía dưới bên trái, có đường kính Φ 80mm, được điều khiển bằng van điện giáp trong cả hai trạng thái đóng và đóng và được trang bị quạt xả.
2. Hệ thống đo quang điện tử: bao gồm nguồn điện, ống nhân quang, phim trong suốt khuếch đại, màn trập, bộ lọc, phim trong suốt trung tính, ống kính, hộp tối hệ thống quang học,nguồn ánh sáng, và máy sưởi cửa sổ ánh sáng.
Nguồn ánh sáng: bao gồm một đèn sợi đốt 6,5V, một biến áp cung cấp năng lượng (đầu 220V đầu ra 6,5V) và một điện trở biến động.
Lắp đặt: bóng đèn được lắp đặt trong một hộp tối mờ ở dưới cùng của hộp thử nghiệm, bao gồm một nguồn ánh sáng, ống kính cong, lò sưởi cửa sổ ánh sáng và cửa sổ quang học.
Động lực cửa sổ ánh sáng: được cung cấp bởi AC220V, được bao quanh bởi dây điện kháng 9W, để đảm bảo nhiệt độ bề mặt của cửa sổ ánh sáng (50 °C ~ 55 °C) là phù hợp.

Kính tròn: Với đường kính 51mm, nó đã được điều chỉnh và hiệu chuẩn để tạo thành một vòng có đường kính 51mm mà không có bất kỳ chùm ánh sáng nào khác bên ngoài vòng.
Cửa sổ quang học: bao gồm phim trong suốt không bị cản trở và hộp tối.
Máy dò ánh sáng: bao gồm ống nhân ánh sáng, bộ lọc khuếch đại, màn trập, bộ lọc, bộ lọc trung tính, ống kính tròn, cửa sổ quang học, v.v.
Các thông số của ống quang nhân: điện áp: DC 1000V, nguồn điện: đầu vào 12V, đầu ra 0-1200V2mA
Xử lý hệ thống quang điện tử: Máy dò ánh sáng là một ống nhân ánh sáng được kết nối với một mẫu số A / D và được xử lý bởi một máy vi tính khuếch đại nhiều giai đoạn.Có thể liên tục đo độ truyền của mật độ quang tương ứng theo thời gian, đó là 5 lượng phản ứng độ nhạy quang phổ, tương tự như phản ứng của mắt thường và dòng điện tối dưới 0,001uA.Độ nhạy tối thiểu của một ống quang nhân có thể được đọc 100% thông qua một 0.5 bộ lọc trung tính và bộ lọc khuếch đại ND-2 trên đường quang.
Bộ lọc khuếch đại: ND-2.0 với độ truyền 0,95% và nhiệt độ màu nguồn ánh sáng A K=2854.
Cổng ánh sáng: được sử dụng để pha trộn và điều chỉnh độ truyền 0%
Bộ lọc: Để bù đắp cho bộ lọc, có tổng cộng 11 mảnh với mật độ quang từ 0,1 đến 1,0 và 2.0.
Bộ lọc trung tính: ND-0.5, độ truyền 31,7%, Nhiệt độ màu của nguồn ánh sáng K=2854.
Kính tròn: Với đường kính 51mm, chùm ánh sáng trực tiếp có thể được tập trung vào một điểm mạnh nhỏ ở tấm trong suốt giữa các hộp tối phía trên và phía dưới.
Định chuẩn các hệ thống quang học: Khám phá bằng cách sử dụng bộ lọc trung tính với mật độ quang là 3,0 và bước sóng 550-650nm.
3. Ống nến bức xạ: bao gồm các yếu tố sưởi ấm với công suất định số 2600W, có khả năng cung cấp cường độ bức xạ 10KW / m2 ~ 50KW / m2 ở trung tâm bề mặt mẫu.Khi thử nghiệm bức xạ ở hai vị trí khác cách trung tâm mẫu 25mm, độ bức xạ ở hai vị trí này không được thấp hơn 85% của độ bức xạ ở trung tâm mẫu.
Máy sưởi nón bức xạ: được cung cấp bởi một nguồn điện độc lập, với công suất biến áp cách ly một pha là 3000W. Điều khiển nhiệt độ áp dụng điều khiển thyristor với chu kỳ nhanh,có thể ổn định nhiệt độ ở ± 2 °C.
Máy đo lưu lượng nhiệt: Một diện tích phẳng với phạm vi 50kw / m2 và đường kính khu vực tiếp nhận bức xạ là 10mm.
4. Đốt lửa: vòi lửa được tạo thành từ Φ Được làm từ ống đồng khẩu độ 4,0mm, chiều dài ngọn lửa và đo ngang là 30mm.
Hệ thống cung cấp khí:
Nguồn khí: Độ tinh khiết 95%, khí hỗn hợp khí propan và không khí, áp suất 170Kpa
Máy đo lưu lượng propan: 1-100cm3/min
Máy đo lưu lượng không khí: 5 ~ 500cm3/min
Hiệu suất tổng thể:
Độ phân giải xuyên suốt: 0,0001%;
Phạm vi đo: 0-100%; Tự động thay đổi bánh răng trong khi đo.
Độ chính xác đo: ± 3%;
Điện áp hoạt động: AC200-240V 50Hz;
Độ ẩm môi trường: nhiệt độ phòng -40 °C.
Môi trường làm việc: Khi dụng cụ đang hoạt động, nó nên tránh ánh sáng mặt trời trực tiếp và không có luồng không khí bị ép.
Phần mềm đo lường: Dựa trên giao diện hoạt động Windows XP và phong cách LabVIEW. Hiển thị độ truyền so với đường cong thời gian. Cung cấp giao diện tiếng Trung và tiếng Anh,cũng như một hướng dẫn sử dụng tiếng Trung và tiếng Anh.
