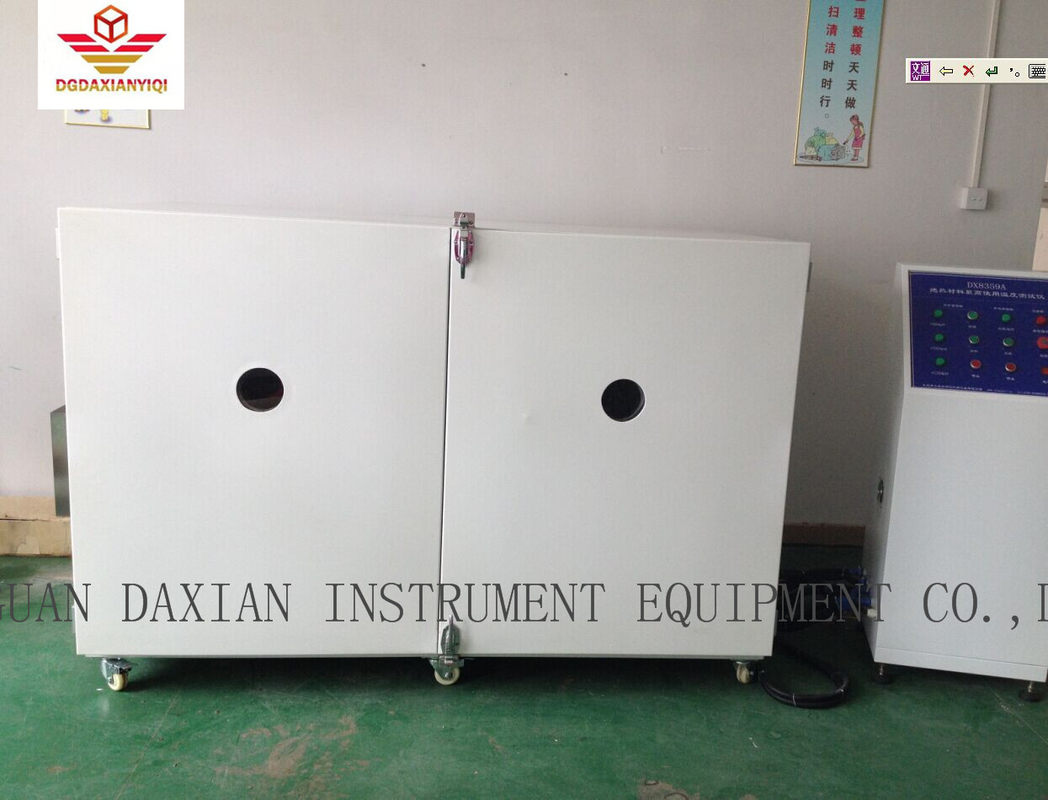

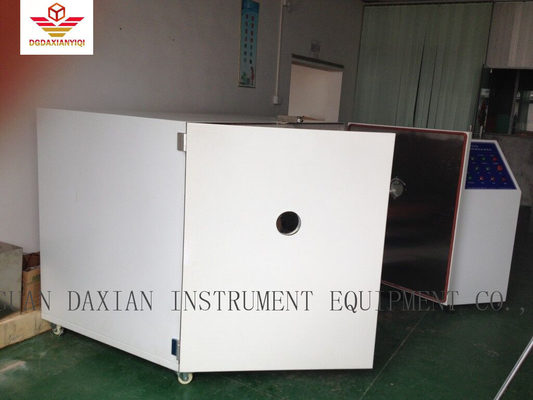

Cao su cách nhiệt Máy kiểm tra nhiệt độ dịch vụ tối đa ASTM C411-82

Cao su cách nhiệt Máy kiểm tra nhiệt độ dịch vụ tối đa Tiêu chuẩn ASTM C411-82

Phạm vi áp dụng:

Nó được áp dụng để đánh giá nhiệt độ phục vụ tối đa của các sản phẩm cách nhiệt như vật liệu cách nhiệt dạng lỏng, nỉ, mền, khối, tấm và vỏ ống cách nhiệt đúc sẵn.

Tiêu chuẩn:

ASTM C411-82
ASTM C447-85
ASTM C411-82
ASTM C447-85
Danh mục A. ISO 8142: 1990.

Các thông số kỹ thuật chính:

1. Tấm gia nhiệt: làm bằng thép không gỉ SUS304, diện tích thử nghiệm 900 * 450mm, lớp bảo vệ xung quanh, chiều rộng 80mm.Trên bề mặt dưới của tấm gia nhiệt, phải sử dụng ít nhất năm cặp nhiệt điện để đo nhiệt độ bề mặt, bốn trong số đó phải được cố định trên đường chéo của vùng gia nhiệt của tấm gia nhiệt và khoảng cách từ mỗi góc phải là 150 mm. .Cặp nhiệt điện thứ năm phải được đặt ở giữa tấm gia nhiệt.Nhiệt độ đo được tại bất kỳ điểm nào không được thấp hơn nhiệt độ yêu cầu và chênh lệch phải là + 5% hoặc + 15 ℃, chọn giá trị nào nhỏ hơn.
2. Ống gia nhiệt: được làm bằng thép không gỉ SUS304, có chiều dài 2M và đường kính danh nghĩa lần lượt là 88mm, 108mm và 133mm.Ba ống sưởi được bố trí cạnh nhau, và vỏ ống cách nhiệt đúc sẵn có thể được thử nghiệm riêng biệt.Phần cuối của ống gia nhiệt phải có bộ phận bảo vệ và bộ gia nhiệt phụ dài không nhỏ hơn 75mm để ngăn chặn sự mất nhiệt quá mức ở phần cuối của mẫu thử.Cứ cách 0,3m đường ống sưởi phải lắp một cặp nhiệt điện để đo nhiệt độ bề mặt của ống sưởi.Các cặp nhiệt điện được bố trí xung quanh các ống gia nhiệt theo hình xoắn ốc với các khoảng cách nhau 90 °.Nhiệt độ đo được tại bất kỳ điểm nào không được thấp hơn nhiệt độ yêu cầu, với chênh lệch + 5% hoặc + 15 ℃ (tùy theo giá trị nào nhỏ hơn).
3. Hệ thống đo nhiệt độ: dây cặp nhiệt điện có đường kính 5,0mm
4. Đo nhiệt độ: 0-500, 0-900, 0-1250 ℃ (tùy chọn);Mô-đun PLC + được sử dụng để thu thập nhiệt độ.
5. Phần điều khiển: Mô-đun PLC được sử dụng và điều khiển vi máy tính được sử dụng để hiển thị đường cong nhiệt độ của bề mặt nóng trong thời gian thực và xuất báo cáo.
6. Thu nhận nhiệt độ: 2 phút một lần và được hiển thị bằng đường cong;
7. Thời gian đáp ứng của cặp nhiệt điện: <0,5s
8. Sai số nhiệt độ: ± 0,5 ℃
9. Lỗi thời gian: 1s / h
10. Máy tính: một bộ máy tính (tối thiểu đáp ứng các yêu cầu sau: máy tính thương hiệu dòng đầu; CPU: INTEL I5-III trở lên; bộ nhớ: 4G trở lên; đĩa cứng: 500G trở lên; có cổng nối tiếp: thiết bị điều khiển hoạt động; màn hình: Màn hình tinh thể lỏng LED trên 20 inch, độ phân giải 1600 * 900 trở lên; hệ thống windows xp), Một máy in.Một bộ phần mềm kiểm tra.
11. Trang bị thước đo phẳng và thước đo cảm giác: đo độ cong vênh.
12. Hai bể chứa mẫu được cung cấp
13, Tính năng sản phẩm: Máy công cụ CNC dùng để gia công và tạo hình, hình vòng cung đẹp mắt và phóng khoáng.Nó có các đặc điểm của đẹp, chống gỉ và chống ăn mòn.Các bộ phận khác được làm bằng thép 45 # với bề mặt mạ dày / thép không gỉ SUS304.
