Máy kiểm tra tốc độ phát hành và đốt cháy cáp bó dây IEC60332-3-10

Bó dây và cáp Máy kiểm tra tốc độ đốt cháy và giải phóng nhiệt IEC60332-3-10

1, Tổng quan về sản phẩm:

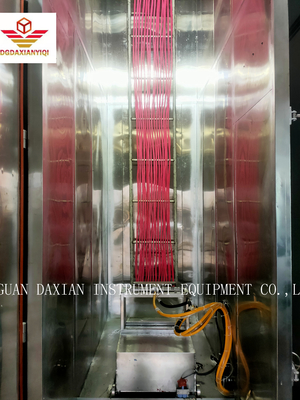

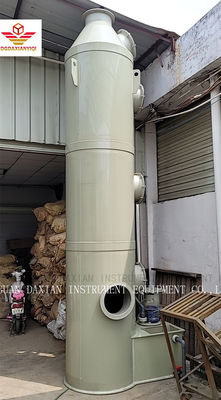

Thiết bị này là thiết bị thử nghiệm được sử dụng để đánh giá khả năng của dây và cáp đi kèm được lắp đặt theo phương thẳng đứng hoặc cáp quang để ngăn chặn sự lan truyền ngọn lửa theo phương thẳng đứng trong các điều kiện quy định.Vỏ thiết bị được làm bằng tất cả thép không gỉ SUS304.Toàn bộ máy bao gồm: hộp kiểm tra, nguồn không khí, thang thép, hệ thống lọc khí thải, nguồn đánh lửa, v.v.

2, Tiêu chuẩn:

IEC 60332-3-10: 2000:Thử nghiệm trên cáp điện trong điều kiện cháy - phần 3-10:thử nghiệm đối với sự lan truyền ngọn lửa theo phương thẳng đứng của dây hoặc cáp chụm được gắn theo phương thẳng đứng - thiết bị ；

IEC60332-3-21: 2000:Thử nghiệm đối với cáp điện trong điều kiện cháy - Phần 3-21: Thử nghiệm về sự lan truyền ngọn lửa theo phương thẳng đứng của dây hoặc cáp chụm gắn thẳng đứng - Loại AF / R.

3. Thông số kỹ thuật:

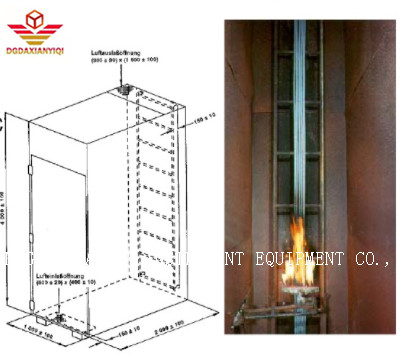

1. Kích thước bên trong của hộp đốt (rộng × sâu × Cao): 1000mm × 2000mm × 4000mm
2. Kích thước hộp điều khiển: 900 (W) * 700 (d) * 1600 (H)
3. Kích thước thang thép (chiều rộng × chiều cao): Tiêu chuẩn 500mm × 35 00mm, chiều rộng 800 × 3500mm
4. Đèn hàn loại đai: phù hợp với GB / t18380.31-2008
5. Máy trộn Venturi: phù hợp với GB / t18380.31-2008
6. Điều chỉnh lưu lượng không khí trong hộp đốt: 4500 ～ 5500lmin
7. Điều chỉnh lưu lượng propan: 3-30l / phút
8. Điều chỉnh lưu lượng khí nén: 10 ~ 100L / phút
9. Máy đo gió: 0,05 ~ 10m / S
10. Nhiệt kế kỹ thuật số: 0 ~ 400 ℃
11. Định vị đèn hàn kiểu vành đai: chiều cao 600 ± 5mm, có thể điều chỉnh khoảng cách ngang
12. Tủ tiêu chuẩn 19 inch + điều khiển máy tính
13. Điều khiển phần mềm chuyên nghiệp PC + LabVIEW
14. Trang bị thiết bị chữa cháy nitơ hoặc CO2 (do người sử dụng cung cấp).
15. Nguồn khí: khí nén propan và nitơ có độ tinh khiết trên 95% (do người sử dụng cung cấp).
