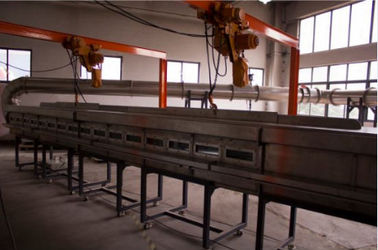

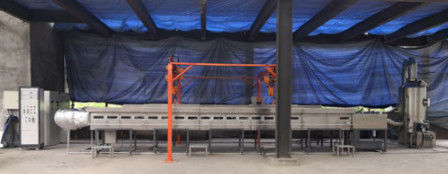

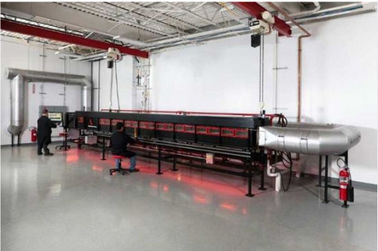

UL910/NFPA 262 Steiner Horizontal Tunnel FurnaceASTME 84
Tiêu chuẩn:
UL910, NFPA262
Yêu cầu lắp đặt
|
1
|
Máy điện
|
AC 380V, 50/60hz, 30A
|
|
2
|
Nhiệt độ xung quanh
|
Hoạt động từ 15°C đến 35°C
|
|
3
|
Khí
|
Máy nén khí và khí methane
|
|
4
|
Sử dụng
|
Động cơ cẩu
|
|
5
|
Kích thước
|
1300 mm (L) x 1100 mm (D) x 2100 mm (H)
|
|
6
|
Trọng lượng
|
1700kg
|
|
7
|
Tiêu chuẩn áp dụng
|
UL910,NFPA262,ASTM E84,UL723
|
Thiết bị treo
1- Hai trạm nâng cùng một lúc.
2.Hardware treo có thể được di chuyển lên và xuống, trái và phải thuận tiện cho việc lắp đặt mẫu và đưa vào hoạt động.
3Được trang bị nền tảng bảo vệ an toàn, thuận tiện cho việc lắp đặt mẫu và cho phép.
Hệ thống đốt
1. Máy đốt tia lửa 10KV được trang bị thiết bị ngừng bắn an toàn. Máy đốt tự động đặt thông qua tay cầm được kết nối với cơ chế đóng.
2Nhiệt đốt của lò đốt được điều khiển tự động bởi hệ thống dòng chảy khí.
3.The nhiệt đầu ra của lò đốt có thể được tự động điều khiển bởi máy tính.
4Hệ thống điều khiển van lưu lượng khí để tránh rò rỉ do lỗi van điện từ, dẫn đến nguy cơ nổ.
5. Frequency fan tự động điều khiển tốc độ gió bên trong ống khói, công suất quạt 3KW, điện áp 380V
6.Gaometer khí và van điều chỉnh áp suất để kiểm soát áp suất khí chính xác.
7. Import van kiểm soát dòng chảy khí để kiểm soát dòng chảy khí chính xác
Hệ thống thử nghiệm
1.Thử nghiệm mật độ khói: mật độ khói được đo bằng hệ thống đèn sợi đốt. Nhiệt độ màu 2900±100K;Phạm vi biến động hiện tại là + 0,5%;Lượng đầu ra tuyến tính của giá trị mật độ khói;Với chức năng bù đắp thời gian.
2.Căng kính chuyển đổi ánh sáng thành các chùm song song 20mm; d / f < 0.04.
3. Detector: Phân phối quang phổ tương ứng với CIE; Độ chính xác của chức năng tiêu chuẩn màu là + 5%; Sự tuyến tính của đầu ra ít hơn 3% độ truyền hoặc 1% độ truyền tuyệt đối.;Thời gian phản ứng của hệ thống 90% không quá 3S
4.The thermocouple là loại K thermocouple bọc thép, đường kính 0,5mm; độ chính xác nhiệt độ là 0,5 độ.
5Phạm vi cảm biến áp suất 0 ~ 100pa; độ chính xác là + 2pad; Thời gian phản ứng của cảm biến áp suất 90% là 1 giây.
6. Độ chính xác áp suất môi trường + 200Pa
7. Thời gian ghi lại hệ thống là ít nhất 3S
8.System thời gian ghi chính xác 0.1s
9. Computer hiển thị thời gian thực của đường cong phát sinh mật độ khói
10Tùy chọn: Hệ thống được trang bị hệ thống camera để quan sát quá trình thí nghiệm và ghi lại các đặc điểm của dư lượng lò đốt sau khi thực hiện và đốt mẫu.
Hệ thống kiểm tra mật độ khói
1Nguồn ánh sáng: laser neon helium 0,5W nhập khẩu từ Hoa Kỳ
2. Máy thu quang điện nhập khẩu từ Hoa Kỳ:Phạm vi bước sóng 350-1100nm; Giá trị đỉnh tương ứng: 0.65A/W;Tập lượng đầu ra tối đa: 100mA;Kiểm soát lợi nhuận 70dB.
3Các bộ lọc Thorlabs (nhập khẩu từ Hoa Kỳ) để làm cho kiểm tra mật độ khói chính xác hơn.
4Phòng đốt đường hầm Steiner được trang bị hệ thống phát hiện quang điện bù đắp, ngăn chặn hiệu quả sự can thiệp biến động nguồn ánh sáng.
Hệ thống điều khiển tốc độ gió
Khả năng xả ống:
1Máy biến tần Delta điều khiển chính xác tốc độ khí khói.
2Khả năng tiêu hao khói: đo áp suất gió và tốc độ gió bằng ống pitot và máy truyền áp vi nhập khẩu.
3. Máy truyền áp suất chênh lệch: Phạm vi đo 0 ~ 2000pa; độ chính xác: + 1% FS; Hysteresis + 0.1% FS; áp suất tuyến tính tối đa 69Kpa; Thời gian phản ứng của cảm biến áp suất 90% là 1S.
4.Khả năng xả khói: 8000m3/h
5Tín hiệu tốc độ gió được tự động đưa trở lại để đạt được tự động kiểm soát tốc độ gió vòng kín, với tốc độ gió ổn định hơn và khả năng chống can thiệp mạnh mẽ.
Kiểm tra tốc độ gió của buồng đốt
1Đặt tốc độ của phòng đốt đường hầm Steiner trong hệ thống máy tính, và theo dõi tốc độ gió trong thời gian thực, sau đó đầu ra đường cong tốc độ gió.
2Phạm vi tốc độ của buồng đốt là 0 ~ 8m / s, và độ phân giải đo tốc độ gió là 0,001m / s
3Phạm vi phát hiện là 0 ~ 250Pa, độ chính xác là ± 0,5Pa, và độ chính xác thử nghiệm áp suất của hệ thống là ± 2Pa.
Thu thập kiểm soát nhiệt độ
1Thiết bị phòng lò hầm Steiner được trang bị 3 nhiệt cặp OMEGA K bọc thép để theo dõi sự thay đổi nhiệt độ của ống xả, độ chính xác là 0,1 C.
2Các thông số của nhiệt cặp:Nhiều hơn đường kính dây 0,25mm; độ chính xác nhiệt độ 0,1 độ.
3Phạm vi thử nghiệm nhiệt độ là 0 °C ~ 1300 °C.
Hệ thống thu thập và kiểm soát dữ liệu
1Hệ thống điều khiển Labview là hệ thống ổn định và đáng tin cậy;
2. Tủ điều khiển tiêu chuẩn, được trang bị máy tính, màn hình LCD 19 ";
3Hệ thống có 16 bit mô-đun thu thập dữ liệu chính xác cao.
4.System thời gian ghi chính xác 0.1s
5.Đạt được giám sát dữ liệu thời gian thực và ghi lại chính xác;
6Hiển thị thời gian thực tình trạng hoạt động của hệ thống; báo động âm thanh và ánh sáng trong tình trạng lỗi;
7.Control cabinet có thể kết nối máy in và báo cáo in.
8. Với chức năng báo động âm thanh và màn hình báo động.
9.Khán phòng điều khiển có thể được kết nối với máy tính.
10Hệ thống điều khiển PLC với chức năng thắp tự động, phát hiện lỗi thắp
11.The giao diện phần mềm và bảng điều khiển tương tác để kiểm soát hoạt động.
