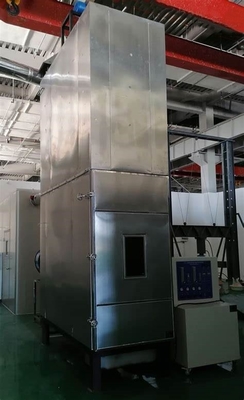

Thiết bị thử nghiệm đốt dây và cáp, đánh giá khả năng của các dây và cáp gắn liền được lắp đặt theo chiều dọc

DX8349 Thử nghiệm đốt dây và dây cápThiết bị

Phù hợp với tiêu chuẩn:theo GB/T18380.31-2008, IEC60332-3-10-2018 "Kiểm tra cháy của cáp và cáp quang trong điều kiện bốc cháy Phần 31:Thiết bị thử nghiệm lan truyền ngọn lửa dọc của dây và cáp gắn theo chiều dọc" có thể đáp ứng các yêu cầu của GB / T18380.32-2008/IEC60332-3-21:2000 Thử nghiệm lửa của cáp và cáp quang trong điều kiện lửa Phần 32: Thử nghiệm lan truyền ngọn lửa dọc của các dây và cáp gắn dọcALớp F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Kiểm tra cháy bằng lửa của cáp và cáp quang trong điều kiện bốc cháy Phần 33:Thử nghiệm lan truyền ngọn lửa theo chiều dọc của dây và cáp gắn theo chiều dọc - lớp A", GB/T18380.35-2008/IEC60332-3-24:2000 Thử nghiệm ngọn lửa của cáp và cáp quang trong điều kiện ngọn lửa Phần 35: Thử nghiệm lan truyền ngọn lửa dọc của dây và cáp gắn dọcC", GB/T18380.36-2008/IEC60332-3-25:2000Xét nghiệm lửa của cáp và cáp quang trong điều kiện lửa Phần 36: Xét nghiệm lan truyền lửa của dây và cáp gắn theo chiều dọcD"

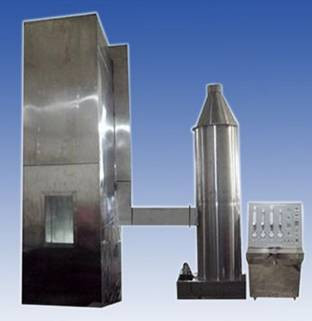

cáp hoặc cáp quang để ngăn chặn sự lan rộng dọc của ngọn lửa trong điều kiện cụ thể, và quá trình sử dụng cần hợp tác với các tháp loại bỏ bụi khói.Toàn bộ máy được tạo thành từ một số bộ phận, chẳng hạn như buồng thử nghiệm, nguồn không khí, thang thép, hệ thống lọc khí thải và nguồn lửa.

Các thông số kỹ thuật:

1. Phòng thử nghiệm: Thiết bị thử nghiệm phải là một buồng tự nâng với chiều rộng (1000±100) mm, độ sâu (2000±100) mm và chiều cao (4000±100) mm.Bức tường phía sau và cả hai bên của buồng thử nghiệm nên được làm bằng hệ số chuyển nhiệt khoảng 0.7W?m-2? K-1 cách nhiệt, 1.5mm dày USU304 tấm thép không gỉ, 65mm dày cách nhiệt sợi khoáng ở giữa, 1.5mm dày USU304 tấm thép không gỉ bên ngoài

2Nguồn không khí:

Cổng vào không khí được trang bị máy đo tốc độ không khí kỹ thuật số và tốc độ lưu lượng khí của không khí là (5000±500) L/min.

Sau khi hoàn thành thử nghiệm: nếu mẫu vẫn còn cháy trong một giờ sau khi ngưng cháy, có báo động và thiết bị để ngưng đốt bằng bạo lực do mưa.

3. Loại thang thép: rộng (500±5) mm thang thép chuẩn (800±10) mm thang thép rộng làm bằng thép tròn không gỉ USU304

4Thiết bị lọc xả:

Phần trên của buồng thử được trang bị một máy đo gió kỹ thuật số để đảm bảo rằng tốc độ dòng chảy của gió dưới 8M/S, điều này sẽ không ảnh hưởng đến dòng chảy không khí trong buồng thử.

Thiết bị thu hút khói và giặt: SUS304 thép không gỉ, đường kính 800mm, chiều cao 3500mm.

Nguồn lửa

1. Loại: Nguồn lửa nên bao gồm một hoặc hai lò thổi khí propane và các máy đo lưu lượng hỗ trợ và máy trộn venturi.Bề mặt của lửa nên được khoan với 242 tấm kim loại phẳng với đường kính 1.32 mm, khoảng cách giữa các lỗ này là 3,2 mm, và chúng được xếp thành ba hàng, mỗi hàng là 81, 80 và 81, phân phối trong một phạm vi 257 × 4,5 mm kích thước danh nghĩa.một hàng các lỗ nhỏ được cắt ở mỗi bên của máy phóng lửa, và các lỗ thử nghiệm này có thể giữ cho ngọn lửa cháy ổn định. Mỗi lò thổi nên được trang bị một thiết bị chính xác để kiểm soát tốc độ lưu lượng khí và khí.Có thể sử dụng máy quay hoặc máy đo lưu lượng khối lượng

2. Máy thổi tại nguồn lửa nên được đặt theo chiều ngang, (75 ± 5) mm từ bề mặt phía trước của mẫu cáp, (600 ± 5) mm từ đáy buồng thử nghiệm,và đối xứng với trục của thang thépĐiểm thắp sáng của lò thổi phải nằm ở giữa giữa hai bậc thang thép và cách phía dưới của mẫu ít nhất 500mm.

Các thông số kỹ thuật:

1. Kích thước của hộp thử nghiệm là 1.000 (W) X2.000 (D) X4.000 (H) mm, và giữa được lấp đầy với vải khoáng vật liệu hộp

2. đáy của hộp là 150 mm từ tường phía trước, và có một không gian hút khí 800 (W) X400 (D) mm.

3Không gian xả trên cùng là 300 (W) X 1,000 (D) mm.

4. thang thép không gỉ rộng kích thước 500 (W) X3,500 (H), 1 miếng

5Thang thép không gỉ tiêu chuẩn kích thước 800 (W) X3,500 (H), 1 miếng

6. 2 dải tiêu chuẩn thiết bị đốt propane

7. 2 thiết bị trộn khí Venturi

8. Máy đo áp suất và thiết bị van giảm áp suất có thể điều chỉnh áp suất khí và khí đến 0,1Mpa

9. Rotameter điều chỉnh và thiết lập tốc độ lưu lượng khí

10Các hộp cung cấp thang thép và hàng rào, thuận tiện cho người dùng để phát hiện ở phía trên

11. Được trang bị một van quả bóng để đóng bằng tay nguồn không khí

12. Tự động thiết lập thời gian thử nghiệm đốt cháy, và tự động ngắt nguồn khí tại thời điểm đó

13. Các nhiệt cặp trên tường bên trong của hộp có thể hiển thị nhiệt độ bên trong của hộp

14- Kích thước hộp đốt: 1120 (W) X2195 (D) X5077 (H) mm

15- Kích thước hộp điều khiển: 1280 (W) X770 (D) X1200 (H) mm

16Nguồn cấp điện: AC 220V, 50/60Hz, 2A

17Nguồn không khí: propane, không khí (được cung cấp bởi khách hàng)

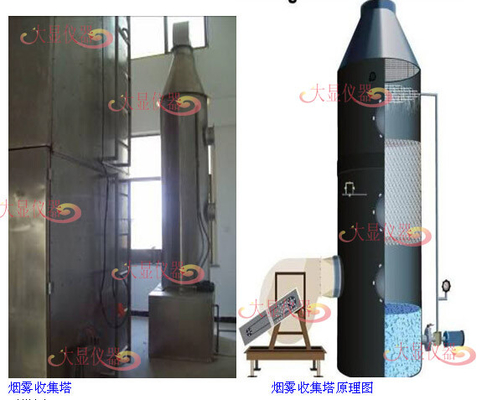

Tháp loại bỏ bụi khói:Nó chủ yếu được sử dụng để tạo ra khí khói trong quá trình thử nghiệm, và khí thải sau khi được xử lý bởi tháp loại bỏ bụi khói đáp ứng các yêu cầu bảo vệ môi trường.

Vật liệu: Toàn bộ cơ thể của máy lọc được làm bằng vật liệu PP, không có thành phần kim loại trong hệ thống và có khả năng chống axit và kiềm cực cao và chống ăn mòn;

Lớp chất lỏng lưu thông: có thể được lấp đầy bằng nước máy, cũng có thể được lấp đầy bằng chất lỏng giặt, hiệu ứng chất lỏng giặt tốt hơn,để ngăn chặn sự thải chất thải vào sự ăn mòn của đáy của tháp rửa;

Lớp không khí: khí thải phát ra trong quá trình sản xuất hoặc thử nghiệm cần được xử lý, và lớp không khí được kết nối với lối vào không khí để cho phép chất thải xâm nhập vào lớp không khí;

Lớp điền: Vật liệu điền của máy lọc được làm bằng các quả bóng lỗ trung bình kiểu sấu biển PP, có hình dạng nhiều răng TELLERTT,và có một cửa sổ trên bề mặt của lớp lấp đầyChức năng chính của lớp đổ đầy là phân tán khí thải thải trong lớp không khí và biến nó thành chất thải phân tán,để khí thải có thể được làm sạch hoàn toàn trong lớp phun nước;

Lớp phun nước: Đầu máy phun nước trong lớp phun nước sử dụng vòng xoay PP120 độ mà không làm tắc nghẽn đầu máy phun nước, bao gồm 95% diện tích,và lớp phun nước có một cửa sổ độc lập để tạo điều kiện kiểm tra tình trạng hoạt động của đầu phun nước;

Lớp chống sương mù: Nó có thể lọc các tạp chất trong không khí một cách hiệu quả và đồng thời nó cũng có thể ngăn chặn các tinh thể sương mù nước trong khí thải ăn mòn thành bên trong của máy rửa;

Máy bơm lưu thông: Máy bơm lưu thông làm cho chất lỏng trong lớp chất lỏng lưu thông lưu thông qua đầu phun nước để tiết kiệm nước.

Kích thước: 1500 (W) × 1000 (D) × 3000 (H) mm;

Nguồn cung cấp điện: AC 380V ba pha, 50/60Hz, 10A.
