Máy kiểm tra phòng thí nghiệm UL1685, Thiết bị kiểm tra ngọn lửa cáp điện và cáp quang

DX8297 Kiểm tra cháy cáp và dây UL1685Thiết bị

Giới thiệu về thiết bị:

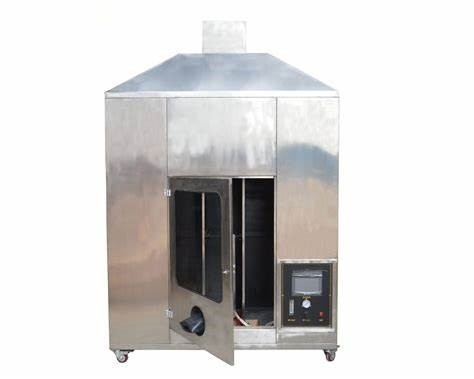

Thiết bị kiểm tra ngọn lửa cáp và dây UL 1685 là một thiết bị được sử dụng để đánh giá khả năng của một cáp đơn hoặc bó cáp để ức chế sự lan truyền ngọn lửa trong các điều kiện quy định, và đáp ứng các yêu cầu kiểm tra của UL 1685, IEEE 383 và IEEE 1202.

Hiệu suất ngăn chặn ngọn lửa của cáp được đánh giá bằng cách đốt mẫu vật bằng ngọn lửa đặt theo chiều dọc 20 kW (70.000 Btu/giờ) với giá trị lý thuyết là 20 kW (70.000 Btu/giờ) trong không gian có thể tích xác định trong 20 phút.

Thông số kỹ thuật:

Tiêu chuẩn:

IEEE 1202

Lan truyền ngọn lửa - thử nghiệm cáp và dây

IEEE 383

Tiêu chuẩn thử nghiệm loại cho dây IE, mối nối hiện trường và đầu nối cho nhà máy điện hạt nhân

UL 1685

Sự lan truyền lửa của cáp và sự tạo ra khói

Các tính năng chính:

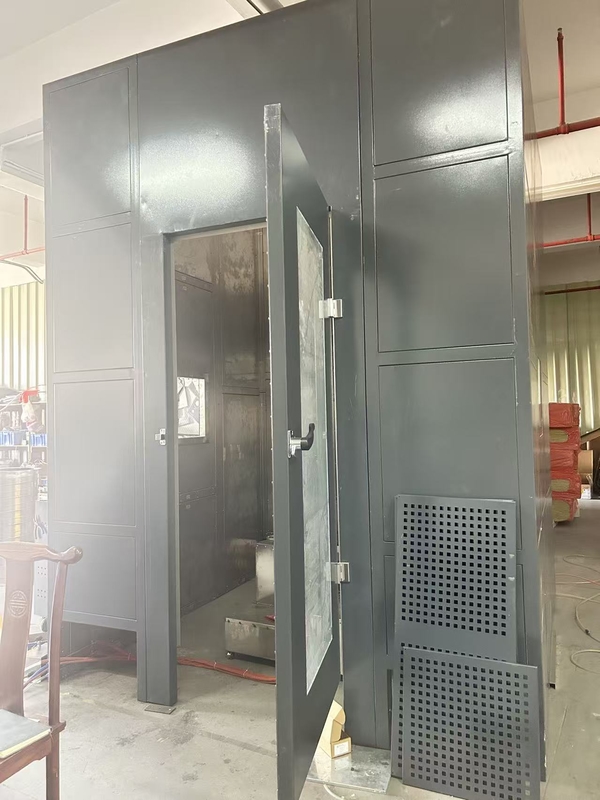

Kích thước không gian thử nghiệm: 2438 (dài) × 2438 (rộng) × 3353 (cao) mm, thể tích: 19,93m3, diện tích sàn bên trong: 5,94m2;

Cặp nhiệt điện và máy đo gió hai chiều được sử dụng để đo nhiệt độ và vận tốc khí trong ống xả;

Máy đo gió hai chiều được sử dụng để đo chính xác vận tốc xoáy của khí đốt nhiệt độ cao được tạo ra trong quá trình đốt trong ống xả;

Kích thước pallet là 305 (dài) × 76 (rộng) × 2438 (cao) mm, chiều rộng của thang thép là 25±6mm và chiều rộng theo chiều dọc là 229mm;

Đèn khò với đầu đốt propane với bộ trộn Venturi cho IEC60332-3;

Bộ điều khiển lưu lượng khối để đảm bảo rằng nguồn cung cấp và áp suất không khí vẫn có thể duy trì luồng không khí trơn tru;

Bảng thu thập dữ liệu được sử dụng để thu thập và đo chính xác nhiệt độ của các thành phần bên trong và nhiệt độ ngọn lửa của đầu đốt;

Khí và không khí có thể được điều khiển bằng van điện từ;

Hệ thống đo mật độ khói

Hệ thống thử nghiệm tốc độ giải phóng nhiệt oxy thuận từ

Van điện từ và bộ đánh lửa có thể được điều khiển thủ công thông qua các nút trên bảng điều khiển và thiết bị có thể bị tắt nguồn trong trường hợp khẩn cấp (bao gồm cả máy tính)

Hệ thống đo mật độ khói
1. Van điện từ và bộ đánh lửa có thể được điều khiển thủ công thông qua các nút trên bảng điều khiển và nguồn của thiết bị (bao gồm cả máy tính) có thể bị tắt trong các tình huống khẩn cấp
2. Nguồn điện: AC 220V, 50/60Hz, 15A;
3. Tổng trọng lượng: khoảng 650kg;
4. Công cụ: Khí nén, máy tính cá nhân, máy hút bụi, khí (do người dùng cung cấp)
